I3CMOS-Serie Industriekamera/Analytische Bildgebung

Produktübersicht

Die I3CMOS-Serie richtet sich an Hochgeschwindigkeitsanwendungen in industrieller Bildverarbeitung und Forschung. Sony CMOS-Sensoren liefern 0,5–20,4 MP bei Sensorformaten von 1/2,9″ bis 1,1″. Global-Shutter (GS) und hohe Bildraten (einschließlich RS-Modelle) sorgen für klare Bilder bei schnellen Bewegungen. Das kompakte, energieeffiziente Design unterstützt USB3.0, GigE und CoaXPress (modellabhängig).

Hauptmerkmale

Sensorhersteller: Sony u. a. Hochleistungs-CMOS (modellabhängig)
Auflösungsbereich 0,5–20,4 MP; Sensorformate 1/2,9″–1,1″ (modellabhängig)
Shuttermodus: Global-Shutter (GS) bzw. Rolling-Shutter (RS) wählbar (modellabhängig)
Hochgeschwindigkeitsdesign – unterstützt ROI/Fensterung für noch höhere Bildraten und Durchsatz
Dateninterfaces: USB3.0 / GigE / CoaXPress (modellabhängig), Bandbreitenlimitierung und stabile Langstreckenübertragung
Bildbittiefe: 8 / 10 / 12 / 16 Bit (modellabhängig) – verbessert Schwachsignale und Dynamikbereich
Hardware-ISP integriert Demosaic, AE/AGC, AWB/Ein-Klick-Weißabgleich, Gamma, LUT, Rauschreduktion/Schärfung (modellabhängig)

Aufnahmemodi: Free-Run-Modus, Software-Trigger, externer Hardware-Trigger; unterstützt Mehrkamerasynchronisation und Blitzsteuerung.
I/O: Optisch isolierte Ein-/Ausgänge plus programmierbare GPIO (modellabhängig) – erleichtert die Kopplung mit Produktions- oder Laborequipment
Bildfunktionen: ROI/Fensterung, digitales Binning (2×2/3×3/4×4 modellabhängig), Spiegelung usw.
Bandbreitenkontrolle und Puffer (modellabhängig) sichern Datenintegrität bei Hochgeschwindigkeits/Burst-Aufnahmen
Niedriger Stromverbrauch, breiter Temperaturbereich und Störfestigkeit – für langzeitstabilen Dauerbetrieb
Software & Ökosystem: ToupView inklusive; SDKs (Windows/Linux/macOS; C/C++/C#/Python) – kompatibel mit DirectShow/TWAIN
Unterstützt Firmware-Updates vor Ort; erfüllt CE/FCC/RoHS (modellabhängig)

Angebot anfordern

Produktmodelle

Kompakte Hochgeschwindigkeits-Industriekamera | 0,5–20,4 MP, 1/2,9″–1,1″, Global-Shutter/hohe Bildrate, USB3.0 / GigE / CoaXPress

Produktmodell	Sensor/Größe	Auflösung	Pixelgröße	Verschlussart	Bildrate	Datenschnittstelle	Aktion
I3CMOS12300KMC	Sony IMX253MZR (Polarsens) 1.1" (17.68mm) \| 14.14mm × 10.61mm	12.3 MP (4096×3000)	3.45µm × 3.45µm	Global-Shutter	23.4 fps @4096×3000 46.3 fps @2048×1500 46.3 fps @1024×750	USB3.0 (USB3.1 GEN1)	Details ansehen
I3CMOS00500KMA	Sony IMX433LLJ 0.6" (9.20mm) \| 7.31mm × 5.58mm	0.5 MP (812×620)	9.0µm × 9.0µm	Global-Shutter	166.5 fps @812×620	USB3.0	Details ansehen
I3CMOS01500KMA	Sony IMX273LLR 0.4" (6.21mm) \| 4.97mm × 3.73mm	1.5 MP (1440×1080)	3.45µm × 3.45µm	Global-Shutter	226.5 fps @1440×1080 506 fps @720×540	USB3.0	Details ansehen
I3CMOS02300KMA	Sony IMX174LLJ 0.8" (13.27mm) \| 11.25mm × 7.03mm	2.3 MP (1920×1200)	5.86µm × 5.86µm	Global-Shutter	164.5 fps @1920×1200	USB3.0	Details ansehen
I3CMOS02300KMB	Sony IMX249LLJ 0.8" (13.27mm) \| 11.25mm × 7.03mm	2.3 MP (1920×1200)	5.86µm × 5.86µm	Global-Shutter	30 fps @1920×1200	USB3.0	Details ansehen
I3CMOS02400KMA	Gpixel GMAX4002 0.6" (9.49mm) \| 8.19mm × 4.80mm	2.4 MP (2048×1200)	4.0µm × 4.0µm	Global-Shutter	155 fps @2048×1200 620 fps @1024×600	USB3.0	Details ansehen
I3CMOS03100KMA	Sony IMX252LLR 0.6" (8.84mm) \| 7.07mm × 5.30mm	3.1 MP (2048×1536)	3.45µm × 3.45µm	Global-Shutter	110.6 fps @2048×1536 233.8 fps @1024×768	USB3.0	Details ansehen
I3CMOS03100KMB	Sony IMX265LLR 0.6" (8.84mm) \| 7.07mm × 5.30mm	3.1 MP (2048×1536)	3.45µm × 3.45µm	Global-Shutter	55.4 fps @2048×1536 115.1 fps @1024×768	USB3.0	Details ansehen
I3CMOS03100KMB-G	Sony IMX265LLR 0.6" (8.84mm) \| 7.07mm × 5.30mm	3.1 MP (2048×1536)	3.45µm × 3.45µm	Global-Shutter	36.9 fps @2048×1536 115.1 fps @1024×768	GigE	Details ansehen
I3CMOS03200KMA	Sony IMX900AMR 0.4" (5.76mm) \| 4.61mm × 3.46mm	3.2 MP (2048×1536)	2.25µm × 2.25µm	Global-Shutter	53.4 fps @2048×1536 126.8 fps @1024×768	USB3.0	Details ansehen
I3CMOS03200KMA-G	Sony IMX900AMR 0.4" (5.76mm) \| 4.61mm × 3.46mm	3.2 MP (2048×1536)	2.25µm × 2.25µm	Global-Shutter	16.9 fps @2048×1536 66 fps @1024×768	GigE	Details ansehen
I3CMOS04200KMA	Sony IMX664-AAMR1 0.6" (8.96mm) \| 7.80mm × 4.41mm	4.2 MP (2688×1520)	2.9µm × 2.9µm	Rolling-Shutter	90 fps @2688×1520	USB3.0	Details ansehen
I3CMOS05000KMA	Sony IMX250LLR 0.7" (11.02mm) \| 8.45mm × 7.07mm	5.0 MP (2448×2048)	3.45µm × 3.45µm	Global-Shutter	70.9 fps @2448×2048 175.2 fps @1224×1024	USB3.0	Details ansehen
I3CMOS05000KMB	Sony IMX264LLR 0.7" (11.02mm) \| 8.45mm × 7.07mm	5.0 MP (2448×2048)	3.45µm × 3.45µm	Global-Shutter	35.6 fps @2448×2048 87.6 fps @1224×1024	USB3.0	Details ansehen
I3CMOS05000KMB-G	Sony IMX264LLR 0.7" (11.02mm) \| 8.45mm × 7.07mm	5 MP (2448×2048)	3.45µm × 3.45µm	Global-Shutter	23.9 fps @2448×2048 87.6 fps @1224×1024	GigE	Details ansehen
I3CMOS05000KMC	Sony IMX250MZR (Polarsens) 0.7" (11.02mm) \| 8.45mm × 7.07mm	5.0 MP (2448×2048)	3.45µm × 3.45µm	Global-Shutter	35.6 fps @2448×2048 87.6 fps @1224×1024	USB3.0	Details ansehen
I3CMOS05100KMA	Gpixel GMAX3405 0.7" (10.85mm) \| 8.32mm × 6.96mm	5.1 MP (2448×2048)	3.4µm × 3.4µm	Global-Shutter	71 fps @2448×2048 100 fps @1224×1024	USB3.0	Details ansehen
I3CMOS05100KMB-CXP	Sony IMX547-AAMJ-C 0.5" (8.75mm) \| 6.71mm × 5.61mm	5.1 MP (2432×2048)	2.74µm × 2.74µm	Global-Shutter	109 fps @2432×2048(8bit) 88 fps @2432×2048(10bit) 74 fps @2432×2048(12bit)	CXP-6	Details ansehen
I3CMOS06300KMA	Sony IMX178LLJ 0.6" (8.86mm) \| 7.37mm × 4.92mm	6.3 MP (3072×2048)	2.4µm × 2.4µm	Rolling-Shutter	58.7 fps @3072×2048 59.5 fps @1536×1024	USB3.0	Details ansehen
I3CMOS08000KMA	Sony IMX546-AAMJ 0.7" (11.00mm) \| 7.78mm × 7.78mm	8.0 MP (2832×2832)	2.74µm × 2.74µm	Global-Shutter	41 fps @2832×2832 118 fps @1408×1408	USB3.0	Details ansehen
I3CMOS01300KMA	GPixel GLUX9701BSI (UV) 1.0" (15.99mm) \| 12.49mm × 9.99mm	1.3 MP (1280×1024)	9.76µm × 9.76µm	Rolling-Shutter	30 fps @1280×1024 30 fps @640×512	USB3.0	Details ansehen
I3CMOS01700KMA	Sony IMX432LLJ 1.1" (17.47mm) \| 14.4mm × 9.9mm	1.7 MP (1600×1100)	9.0µm × 9.0µm	Global-Shutter	98.6 fps @1600×1100	USB3.0	Details ansehen
I3CMOS01700KMB	Sony IMX425LLJ 1.1" (17.47mm) \| 14.4mm × 9.9mm	1.7 MP (1600×1100)	9.0µm × 9.0µm	Global-Shutter	210 fps @1600×1100	USB3.0	Details ansehen
I3CMOS08300KMB	Sony IMX585-AAMJ1-C 1/1.2" (12.78mm) \| 11.14mm × 6.26mm	8.3 MP (3840×2160)	2.9µm × 2.9µm	Rolling-Shutter	45 fps @3840×2160 70 fps @1920×1080	USB3.0	Details ansehen
I3CMOS02000KMA	Sony IMX430LLJ 0.6" (9.20mm) \| 7.31mm × 5.58mm	2.0 MP (1624×1240)	4.5µm × 4.5µm	Global-Shutter	132 fps @1624×1240	USB3.0	Details ansehen
I3CMOS02000KMB	GSPRINT6502BSI-ABM-NLN-BR1 (cover glass removed) 1" (15.33mm) \| 13.31mm × 7.49mm	2.0 MP (2048×1152)	6.5µm × 6.5µm	Rolling-Shutter	160 fps @2048×1152 (8bit) 129 fps @2048×1152 (10bit Packed) 80 fps @2048×1152 (10bit) 320 fps @1024×1152 (8bit) 258 fps @1024×1152 (10bit Packed) 160 fps @1024×1152 (10bit) 500 fps @256×256 (10bit)	USB3.0 (USB3.1 Gen1)	Details ansehen
I3CMOS02800KMA	Sony IMX421LLJ 0.7" (10.92mm) \| 8.71mm × 6.59mm	2.8 MP (1936×1464)	4.5µm × 4.5µm	Global-Shutter	121 fps @1936×1464 425 fps @968×732	USB3.0	Details ansehen
I3CMOS07100KMA	Sony IMX428LLJ 1.1" (17.47mm) \| 14.4mm × 9.9mm	7.1 MP (3200×2200)	4.5µm × 4.5µm	Global-Shutter	51.3 fps @3200×2200 133.8 fps @1584×1100	USB3.0	Details ansehen
I3CMOS12300KMA	Sony IMX304LLR-C 1.1" (17.52mm) \| 14.13mm × 10.35mm	12.3 MP (4096×3000)	3.45µm × 3.45µm	Global-Shutter	23.4 fps @4096×3000 46.3 fps @2048×1500 46.3 fps @1024×750	USB3.0	Details ansehen
I3CMOS12500KMA	Gpixel GMAX3412 1" (17.41 mm) \| 13.93 mm × 10.44 mm	12.5 MP (4096×3072)	3.4 µm × 3.4 µm	Global Shutter	30 fps @ 4096×3072 60 fps @ 2048×1536	USB3.0	Details ansehen
I3CMOS20400KMA	Sony IMX541-AAMJ-C 1" (17.42 mm) \| 12.32 mm × 12.32 mm	20.4 MP (4496×4496)	2.74 µm × 2.74 µm	Global Shutter	17.5 fps @ 4496×4496 64.4 fps @ 2240×2240 64.4 fps @ 1120×1120	USB3.0	Details ansehen

Lieferumfang #

Standardkonfiguration und Lieferumfang der I3-Industrie-Machine-Vision-Kameras (USB3 / GigE / 10GigE)

Empfohlenes Zubehör (USB3)

Camera body - USB3.0 interface
I/O cable - 6-pin cable or extension cable
Cable - Micro USB3.0 cable
Lens (optional)

USB3.0 ist Plug-and-Play und unterstützt Hot-Swap.

Empfohlenes Zubehör (GigE)

Camera body - GigE interface
Power adapter - 12 V/36 W aviation power supply
I/O cable - 7-pin cable or extension cable
GigE cable
Lens (optional)

GigE unterstützt lange Distanzen und eignet sich für verteilte Vision-Systeme.

Empfohlenes Zubehör (10GigE)

Camera body - 10GigE interface
Power adapter - 12 V/36 W aviation power supply
I/O cable - 7-pin cable or extension cable
10GigE cable
Lens (optional) - M42 or F-mount lens

10GigE bietet sehr hohe Bandbreite für hochauflösende Hochgeschwindigkeitsanwendungen, benötigt 12 V Luftfahrt-Stromversorgung.

Empfohlenes Zubehör (CXP)

Camera body - CoaXPress interface
I/O cable - 7-pin cable or extension cable
Cable - CoaXPress cable (Optional)
Lens (optional) - C-mount lens

CoaXPress bietet hohe Bandbreite bei niedriger Latenz, ideal für Hochgeschwindigkeitsübertragung; erfordert passende CXP-Kabel.

Über die Schnittstellen-Schaltflächen oben lässt sich der jeweilige Lieferumfang wählen.

Produktabmessungen #

Abmessungsübersicht der I3 Machine-Vision-Industriekameras

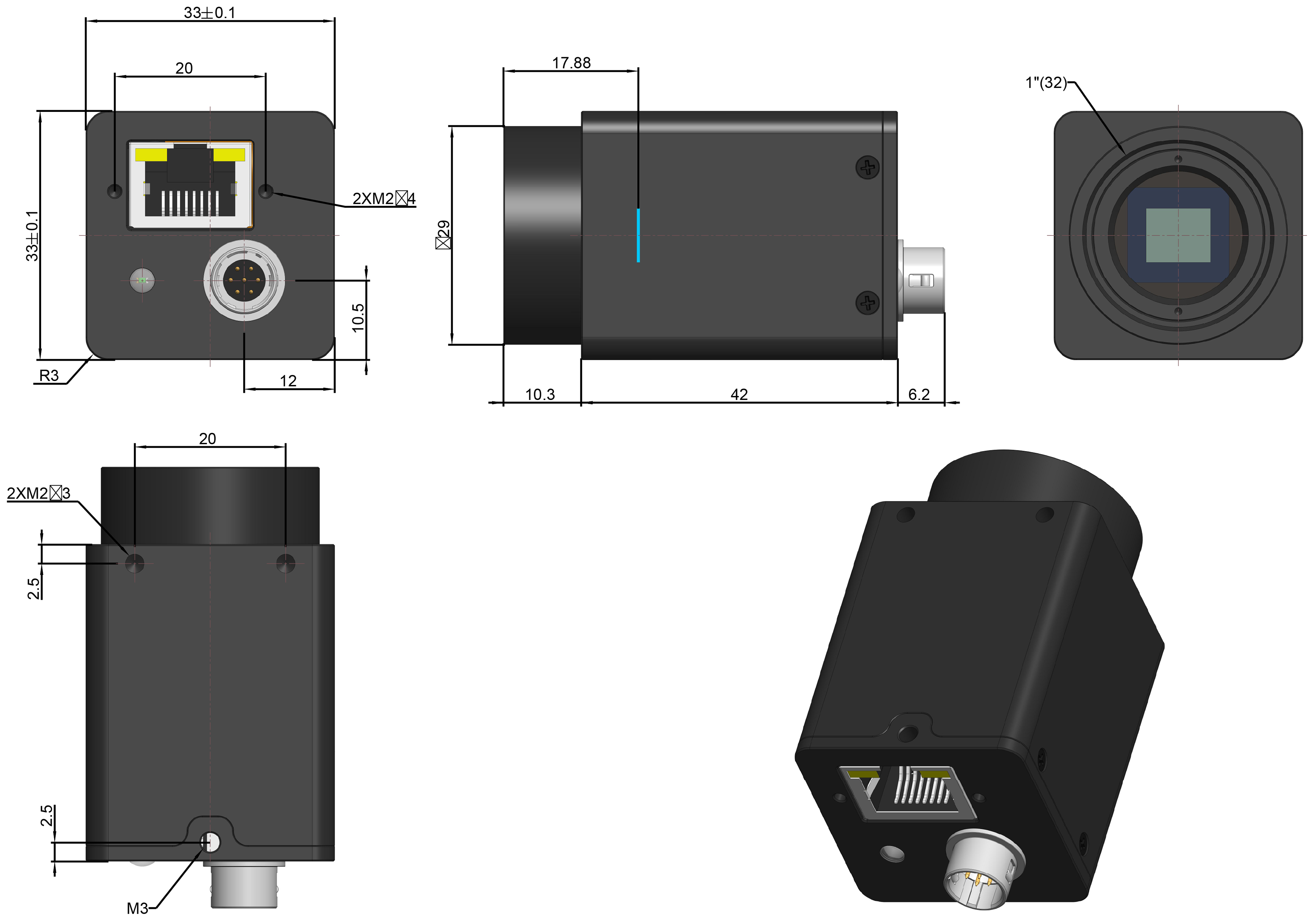

I3CMOS GigE dimensions (33 mm)

GigE Abmessungszeichnung

Applicable: GigE interface models

I3CMOS USB3 dimensions (38 mm)

USB3 Abmessungszeichnung

Applicable: USB3.0 interface models

I3CMOS 10GigE dimensions (fanless)

10GigE Abmessungszeichnung

Applicable: 10GigE interface fanless version

I3CMOS 10GigE dimensions (with fan)

10GigE Abmessungszeichnung

Applicable: 10GigE interface models with fan

I3CMOS CoaXPress overall dimensions

CXP Abmessungszeichnung

Applicable: CXP interface models (overall dimensions)

Zum Vergrößern auf das Bild klicken

Die I3CMOS-Serie von ToupTek Photonics bietet leistungsstarke USB3.0-Industriekameras mit 2–20,4 MP Auflösung, basierend auf hochwertigen CMOS-Sensoren von Sony und Gpixel für Sensorgrößen von 1/1,7\" bis 1,1\". Sie unterstützt Global Shutter und kombiniert hohe Bildraten, niedrigen Rauschpegel und hohen Dynamikumfang – ideal für industrielle Inspektion, Machine Vision und wissenschaftliche Bildgebung.

Kernmerkmale

Global-Shutter-Technologie

Eliminiert Bewegungsartefakte, präzise Erfassung

Hochwertige Sensoren

Sony/Gpixel CMOS

Hochgeschwindigkeitsbildgebung

Bis zu 132 fps

Großer Dynamikbereich

70 dB+

Wesentliche Leistungsdaten

Auflösungsbereich

2-20.4 MP

Mehrere Optionen

Max. Bildrate

132 fps

@2 MP

Dynamikbereich

70.8 dB

Hoher Kontrast

Kompakte Größe

38×38×33

mm Gehäuse

Detaillierte Produktvorstellung

Hochleistungs-Sensorplattform

Ausgestattet mit Sony IMX430/IMX421/IMX541 und Gpixel GMAX-Sensoren, deckt unterschiedliche Pixelgrößen und Auflösungen ab. Pixelgrößen von 2,74 µm bis 4,5 µm balancieren Details und Schwachlichtempfindlichkeit. Sehr niedriger Dunkelstrom (min. 0,15 mV) liefert exzellente Bildqualität selbst bei langen Belichtungen.

Global-Shutter-Hochgeschwindigkeitsbildgebung

Alle Modelle unterstützen Global Shutter für schnelle Dynamik ohne Bewegungsartefakte. Typische 2-MP-Modelle erreichen 132 fps; selbst bei 20,4 MP sind 17,5 fps bei 4496×4496 möglich. Diese Geschwindigkeit überzeugt bei Hochgeschwindigkeits-Inspektion und Bewegungsanalyse.

Flexible Bildparameter

Bietet 1×1, 2×2, 3×3, 4×4 Hardware-/Software-Binning zur Balance von Geschwindigkeit, Empfindlichkeit und Bildqualität. 8- und 12-Bit-Ausgabe deckt verschiedene Genauigkeitsanforderungen ab. Einige Modelle erreichen >70 dB Dynamik und ca. 40 dB SNR für detailreiche Bilder in kontrastreichen Szenen.

Kompaktes, zuverlässiges Industriedesign

Kompakte Vollmetallbauweise 38×38×33 mm, ca. 70 g, Verbrauch <3 W. USB3.0 (USB3.1 Gen1) Ein-Kabel-Versorgung vereinfacht die Integration. Optisch isolierte I/O-Schnittstellen erleichtern den Einbau in Automationssysteme. Betriebstemperatur -10~50 °C, 20–80 % r.F. (nicht kondensierend) sichern stabilen Langzeitbetrieb.

Umfassendes Software-Ökosystem

Kompatibel mit ToupView und SDKs für Windows, Linux, macOS, Android; Schnittstellen C/C++, C#/VB.NET, Python, DirectShow, TWAIN erleichtern die Entwicklung. Umfangreiche SDK-Funktionen und standardisierte I/O ermöglichen schnelle Integration in Machine-Vision- oder Forschungs-Systeme.
