XCAMTOP4K_MINI-シリーズ マルチインターフェースカメラ
製品一覧
XCAMTOP4K_MINI-シリーズは、コンパクトなボディ設計が特徴で、HDMI 1.4、USB ビデオ、Wi-Fi の複数の出力インターフェースを統合しています。このシステムにより、コンピューターを使用せずに 4K Ultra HD 画像を直接キャプチャし、実体顕微鏡または生物顕微鏡に表示することができます。統合された XCamView ソフトウェアは、広範な測定機能と画像処理機能を提供し、対話型顕微鏡教育システムの音声制御とネットワーク統合をサポートします。
主な特長
- Sony Starvis 2 バックライト付き CMOS センサー
- 4K/1080P アダプティブスイッチング付き HDMI 出力
- Wi-Fi AP/STAデュアルモード (USBアダプターが必要)
- USBビデオインターフェースはMJPEGリアルタイム伝送をサポート
- 統合された XCamView 測定ソフトウェア: 自動エッジ検出、キャリブレーション、さまざまな測定ツール
- USBストレージ：MP4（H.264エンコード）ビデオおよびJPEG/TIFF画像
- USB音声制御モジュール：写真、動画、フリーズ操作
- 強力な ISP 機能: ROI ホワイトバランス、3D ノイズリダクション、シャープ化、暗部強調
- 多言語インターフェースをサポート (10 言語)
- 正確なタイミング制御のための統合 RTC
XCAMTOP4K_MINI-シリーズ
4K HDMI/Wi-Fi/USB マルチ出力 C-Mount CMOSカメラ
| モデル | センサー/サイズ | 有効画素 | 出力解像度 | フレームレート (fps) | 出力インターフェース | オートフォーカス | レンズマウント | ストレージサポート | 主な機能 |
|---|---|---|---|---|---|---|---|---|---|
| XCAMTOP4K8MPC_MINI |
Sony IMX678(C)
1/1.8" (7.68×4.32 mm)
|
2.0 µm × 2.0 µm | 8 MP (3840×2160) | HDMI: 30 Hz @ 3840×2160; USB: 30 fps @ 3840×2160; WiFi: 30 fps @ 3840×2160 | HDMI 1.4 USB Video WiFi | Cマウント | USB ストレージ | 4K/1080P HDMI アダプティブ出力 Wi-Fi AP/STA デュアルモード USB音声制御モジュール ROI ホワイトバランス 3Dノイズリダクション 自動エッジ検出測定 グラフィック オーバーレイ ビデオ録画 MP4 (H.264) 多言語インターフェース（10言語） | |
| XCAMTOP4K8MPD_MINI |
Sony IMX585(C)
1/1.2" (11.14×6.26 mm)
|
2.9 µm × 2.9 µm | 8 MP (3840×2160) | HDMI: 30 Hz @ 3840×2160; USB: 30 fps @ 3840×2160; WiFi: 30 fps @ 3840×2160 | HDMI 1.4 USB Video WiFi | Cマウント | USB ストレージ | 大判高感度センサー 4K/1080P HDMI アダプティブ出力 Wi-Fi AP/STA デュアルモード USB音声制御モジュール ROI ホワイトバランス 3Dノイズリダクション 自動エッジ検出測定 グラフィック オーバーレイ ビデオ録画 MP4 (H.264) 多言語インターフェース（10言語） | |
| XCAMTOP4K8MPE_MINI |
Sony IMX715(C)
1/2.8" (5.57×3.13 mm)
|
1.45 µm × 1.45 µm | 8 MP (3840×2160) | HDMI: 30 Hz @ 3840×2160; USB: 30 fps @ 3840×2160; WiFi: 30 fps @ 3840×2160 | HDMI 1.4 USB Video WiFi | Cマウント | USB ストレージ | 小さなピクセルで高解像度を実現 4K/1080P HDMI アダプティブ出力 Wi-Fi AP/STA デュアルモード USB音声制御モジュール ROI ホワイトバランス 3Dノイズリダクション 自動エッジ検出測定 グラフィック オーバーレイ ビデオ録画 MP4 (H.264) 多言語インターフェース（10言語） |
XCAMTOP4K_MINI マルチインターフェースカメラ | パッケージ内容 #
標準付属品
- A カメラ梱包：25.5 cm × 17.0 cm × 9.0 cm
- B XCAMTOP4K_MINI カメラ ×1
- C ACアダプター：入力 AC 100–240 V 50/60 Hz、出力 DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12W-US: UL/CE/FCC)、EU POWER-E-12V1A (MSA-C10001C12.0-12W-DE: UL/CE/FCC)
- D USBマウス
- E HDMIケーブル
- F Micro-USBケーブル
オプションアクセサリー
- G オーディオ制御モジュール
- H USBメモリ
-

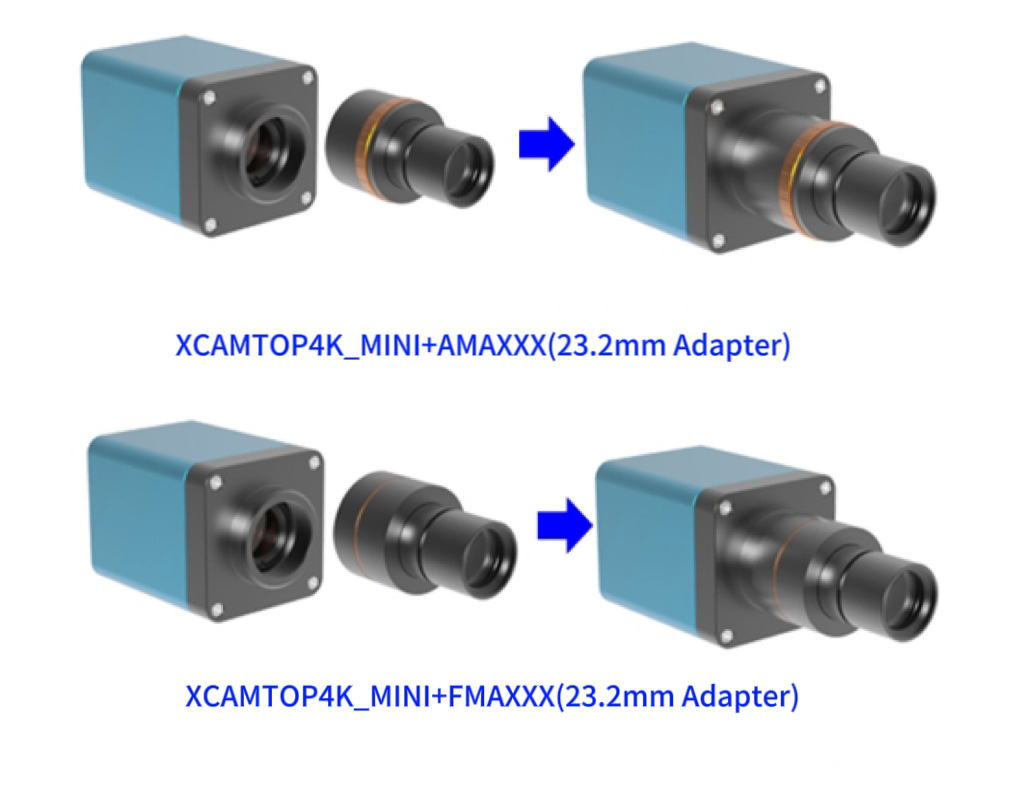

I 調整可能な接眼チューブアダプター
直径23.2 mm接眼チューブからC-Mountへ：108001/AMA037、108002/AMA050、108003/AMA075。カメラと顕微鏡モデルに合わせて選択してください。
-
J 固定接眼チューブアダプター
直径23.2 mm接眼チューブからC-Mountへ：108005/FMA037、108006/FMA050、108007/FMA075。注：I/Jはカメラモデルとインターフェースをご確認ください。エンジニアが選定をサポートします。
- K 108015（直径23.2 mm→30.0 mm）Ø 30 mm接眼チューブ用アダプターリング
- L 108016（直径23.2 mm→30.5 mm）Ø 30.5 mm接眼チューブ用アダプターリング
- M USB Wi-Fiアダプター（Wi-Fiモード用、モデルにより外観が若干異なります）
XCAMTOP4K_MINI マルチインターフェースカメラ | 製品寸法 #
筐体寸法と環境仕様
詳細はマニュアル図5-12を参照
取り付け前に寸法図で固定ポイントとインターフェース方向をご確認ください。
詳細紹介
XCAMTOP4K_MINIシリーズは、マルチ出力対応の4K C-Mount顕微鏡カメラです。PCなしでHDMI経由の大画面観察、写真、動画、測定に対応し、Wi-FiまたはUSB VideoでPC、タブレット、スマートフォンと接続できます。実体顕微鏡、生物顕微鏡、その他のC-Mount光学システムに対応します。
Sony Starvis 2 高感度CMOS（例：IMX678）を搭載し、4K/1080p HDMI自動切り替えと画像・測定ワークフロー向けのXCamViewを内蔵しています。ROIホワイトバランス、3Dノイズ低減、ガンマ、シャープネス/コントラスト/彩度などのISP機能に加え、音声制御、USBメモリ保存（H.264/H.265）、再生により、教育、記録、検査を効率化します。
技術的特長
- マルチ出力: 4K/1080p HDMI自動切り替え、Wi-Fi (AP/STA)、USB Video (MJPEG)に対応
- 高性能イメージング: Sony Starvis 2センサー、低ノイズ、高感度、50/60 Hzアンチフリッカー
- 内蔵XCamView: キャリブレーション、測定、自動エッジ検出、オーバーレイ、比較、再生を一体化
- インテリジェント制御: 音声コマンド（写真/動画/フリーズ）、USBマウス、多言語UIに対応
- 便利な保存: 写真（JPEG/TIFF）と動画（MP4、H.264）をUSBメモリへ直接保存し、本体内で表示・再生可能
- 幅広い互換性: ToupView/ToupLite（Windows/macOS/Linux/iOS/Android）に対応し、教育ネットワークや複数カメラ構成に利用可能
主な利点
-
1
コンパクトなC-Mount設計 小型筐体、簡単な取り付け、実体/生物顕微鏡との互換性
-
2
安定した4K UHD出力 HDMI 4K/1080p自動切り替えにより、大画面表示やデモ用途に対応
-
3
マルチインターフェースとワイヤレス HDMI + Wi-Fi + USB Video、AP/STAと複数デバイス連携に対応
-
4
高性能ISPと測定 ROIホワイトバランス、3Dノイズ低減、ガンマ/シャープネス/コントラスト/彩度、キャリブレーション/測定/オーバーレイ/再生に対応
-
5
Plug & Play、低メンテナンス USBメモリでの記録/再生、多言語UI、短時間のトレーニングと導入に対応
