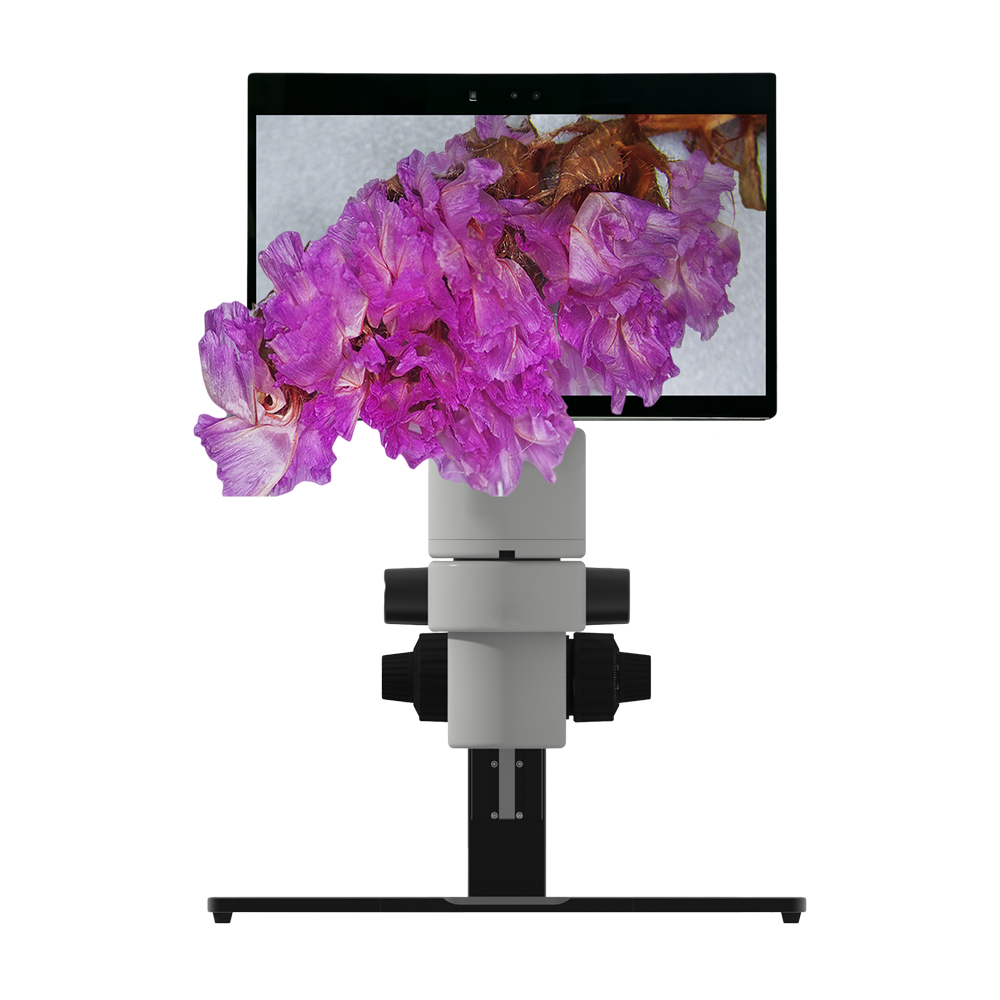

DSM711
製品紹介
DSM711は、ToupTek Photonicsが開発した一体型デジタル3D顕微鏡システムです。DSMはDigital Stereo Microscopeの略で、711は社内開発プラットフォームNo.7、センサー仕様No.1、レンズ仕様No.1を示します。4K超高精細撮像モジュール、連続ズーム光学部、裸眼3Dモニター、顕微鏡スタンドを統合し、光学撮像とリアルタイム表示を一体化しています。
微小部品の組立、保守、性能試験を含むマイクロエレクトロニクス、工業品質検査、研究室での使用を想定しています。歯科、臨床医学および関連分野の精密作業、科学観察、実習教育にも対応します。
製品特長
- 3D/2D動画形式と4K/1080P出力を切り替え可能な14インチ4K裸眼3Dモニター
- 0.8X–5X連続ズーム、標準作動距離186 mmの平行光路
- 3D静止画・動画の記録とローカルプレビュー・再生
- シャープネスとノイズ低減を備えた内蔵ISP
- 画像処理機能を備えた組み込みXCamViewソフトウェア
- 一式、レンズ＋撮像モジュール＋モニター、レンズ＋撮像モジュール、またはカスタム撮像モジュールとして提供
仕様

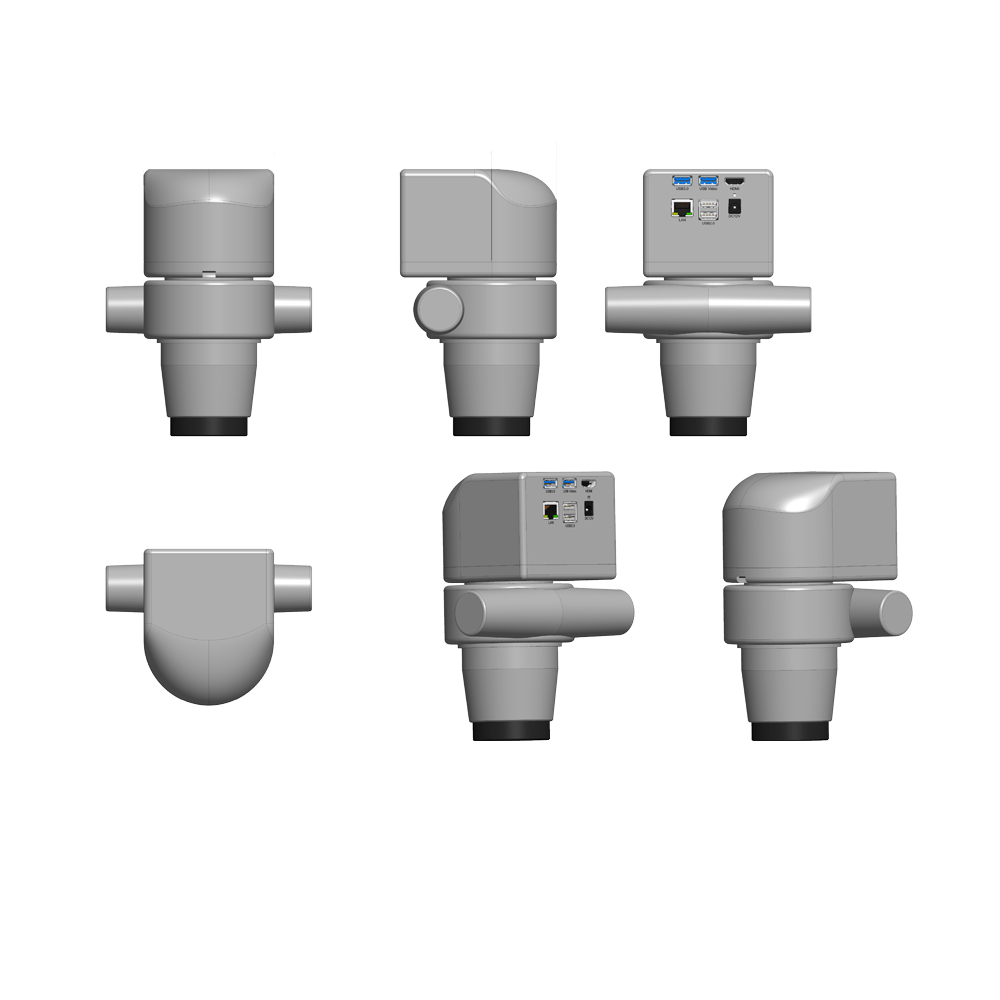

カメラモジュール
| モード | センサーモデル | センサーサイズ | センサー数 | 画素サイズ | G感度 | 暗電流 | センサー出力 | 露光時間 |
|---|---|---|---|---|---|---|---|---|
| 2D | IMX678 (C) | 1/1.8" (7.68×4.32 mm) | 1 | 2.0 µm × 2.0 µm | 3541 mV @ 1/30 s | 0.15 mV @ 1/30 s | 60 fps @ 3840×2160 | 0.019 ms ~ 1000 ms |
| 3D 1080P | IMX678 (C) | 1/1.8" (7.68×4.32 mm) | 2 | 2.0 µm × 2.0 µm | 3541 mV @ 1/30 s | 0.15 mV @ 1/30 s | 60 fps @ 1920×1080 | 0.019 ms ~ 1000 ms |
| 3D 4K | IMX678 (C) | 1/1.8" (7.68×4.32 mm) | 2 | 2.0 µm × 2.0 µm | 3541 mV @ 1/30 s | 0.15 mV @ 1/30 s | 60 fps @ 3840×2160 | 0.019 ms ~ 1000 ms |
| モード | HDMI出力 | 静止画解像度 | 動画記録 |
|---|---|---|---|
| 2D | 60 fps @ 3840×2160 60 fps @ 1920×1080 | 3840×2160 | 60 fps @ 3840×2160 60 fps @ 1920×1080 60 fps @ 1280×720 |
| 3D 1080P | 60 fps @ 1920×1080 | 1920×1080 | 60 fps @ 1920×1080 |
| 3D 4K | 30 fps @ 3840×2160 | 3840×2160 | 30 fps @ 3840×2160 |
センサー数: 2D：1（左または右）；3D：2
カメラインターフェース: USB3.0；USB Video；HDMI2.0；LAN；USBマウス；DC 12 V / 2 A
保存媒体: USBメモリー

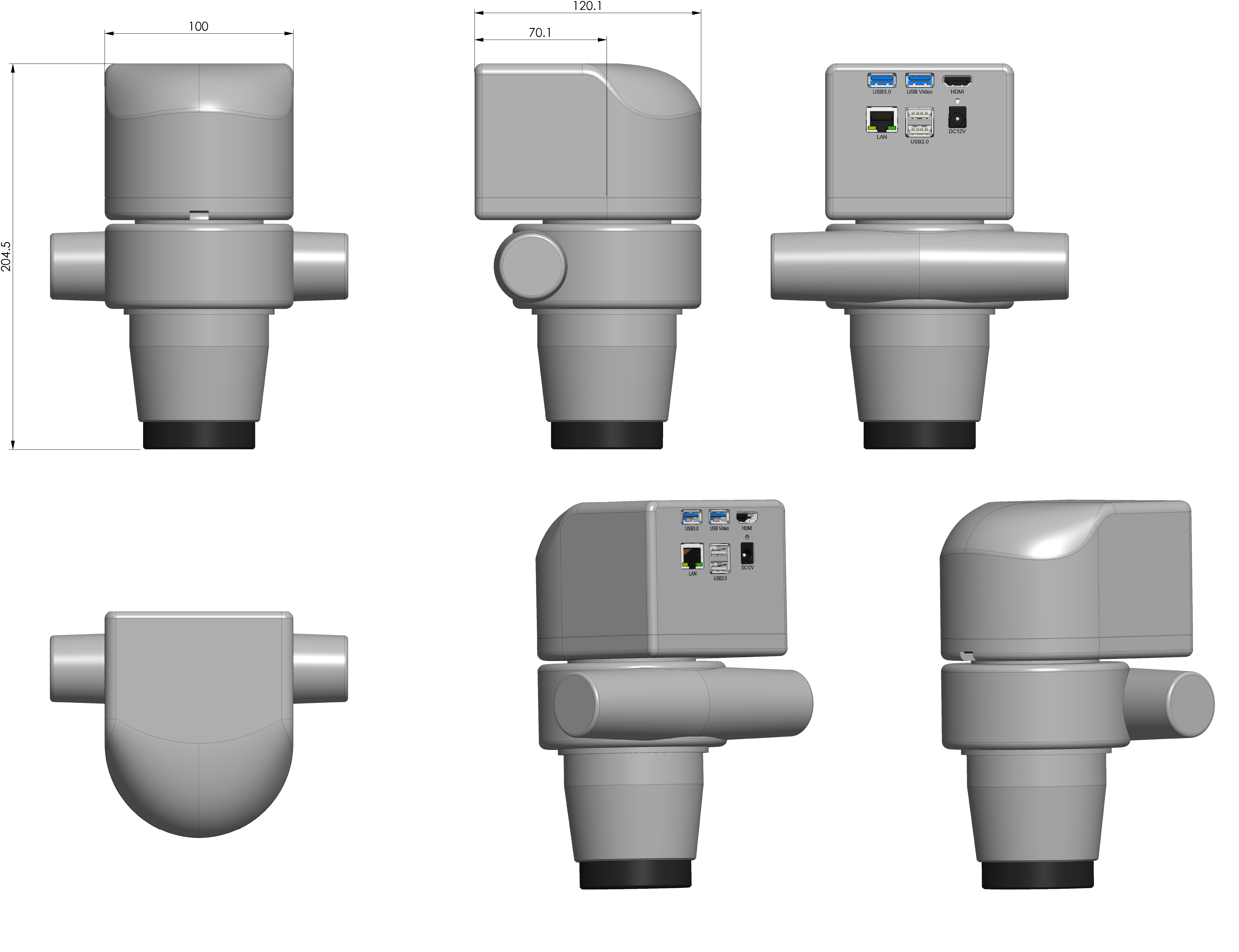

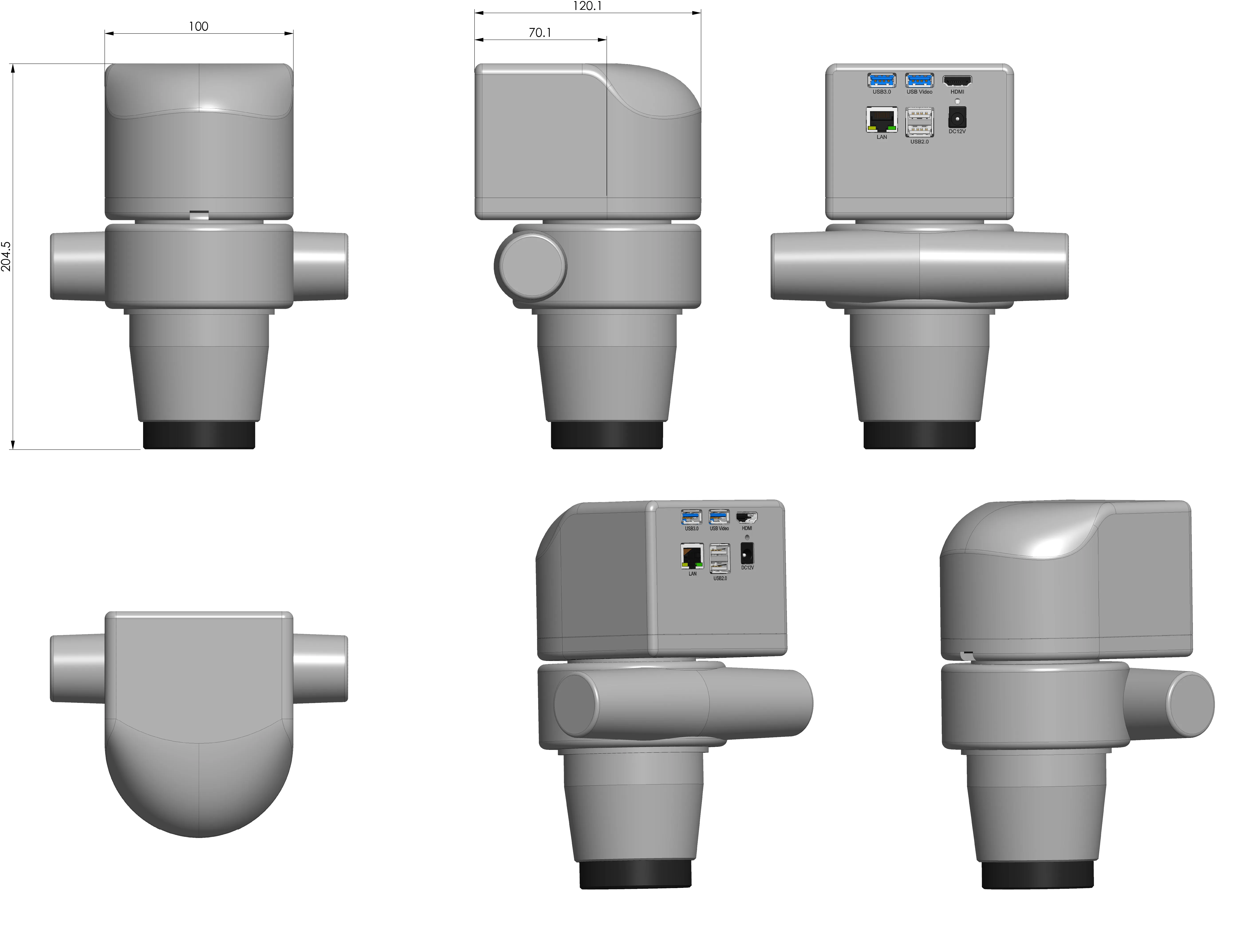

連続ズーム光学系
| 光学部 | システム倍率 | 作動距離 | 視野 |
|---|---|---|---|
| 0.8X–5X連続ズーム；0.5Xプランアポクロマート対物レンズ | 0.2X–1.25X | 186 mm | 37 mm × 21 mm (max.); 6 mm × 3.2 mm (min.) |
裸眼3Dモニター
| モニター | 14インチ（15.6インチにカスタマイズ可能）；2D 3840×2160；単眼3D 1920×2160；60 Hz |
|---|---|
| 3D光学方式 | 液晶レンチキュラー透過格子；構造化光による視線追跡 |
| 視距離 | 45 cm；3D有効範囲±30° |
| 光透過率 | 93%（標準） |
| クロストーク | <2.5% |
| 応答時間 | 25 ms（最大30 ms） |
| 輝度 | 350 cd/m² |
| コントラスト | 1500:1 |
| 色域 | 99%（標準） |
| 視野角 | 178° / 178° |
| モニター端子 | HDMI×1；Type-C 1.4×1；3.5 mm音声出力×1 |
| モニター電力 | 標準28 W；待機時<5 W；DC 12 V / 3 A |

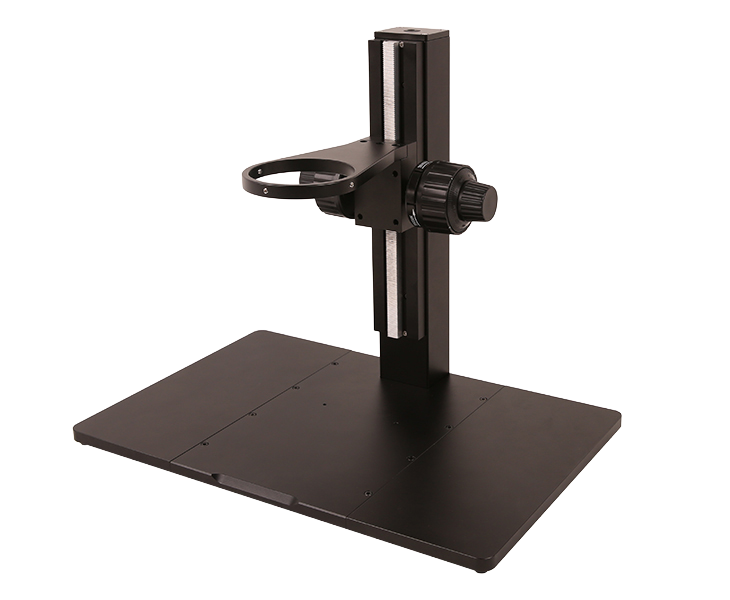

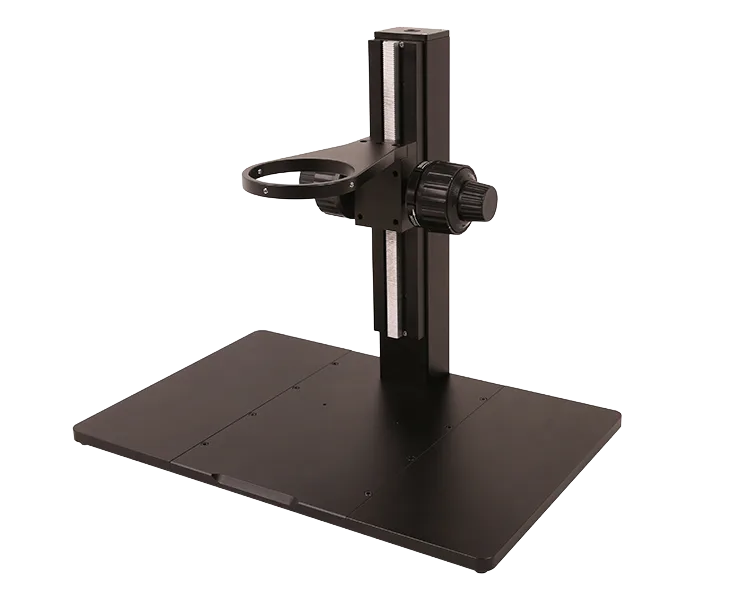

顕微鏡スタンド
| スタンド型番 | ベース寸法 | 中心距離 | 微調整精度 | 1回転あたりの移動量 | 取付穴径 |
|---|---|---|---|---|---|
| TPS-600-CFA76 | 380 × 250 × 10 mm | 177 mm | 0.002 mm | 0.214 mm | 76 mm |

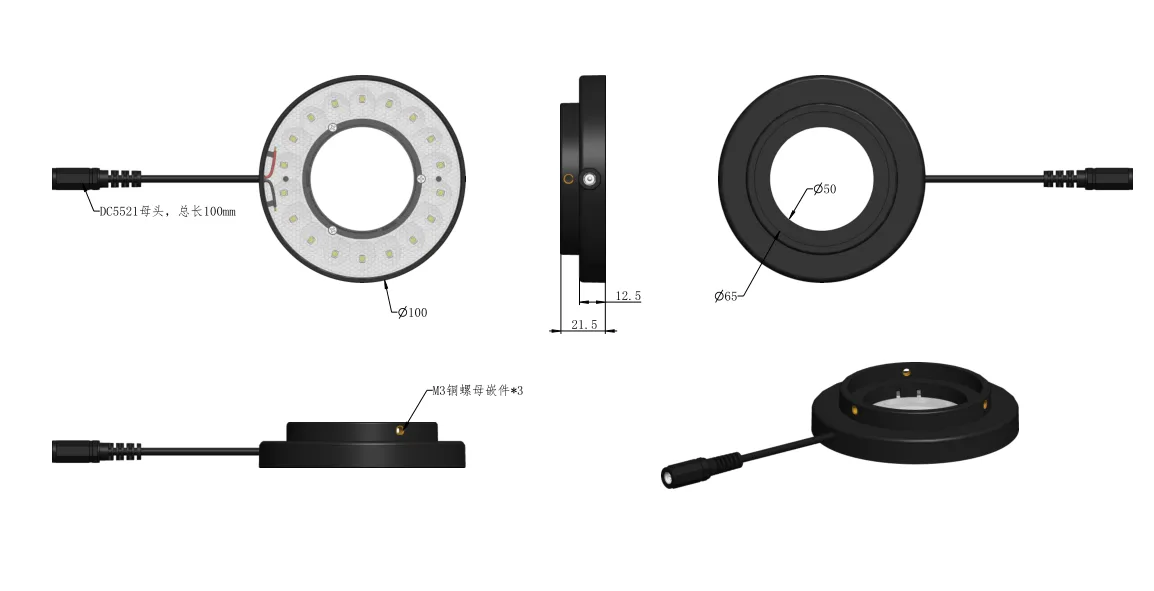

LEDリング照明
| 光源型番 | 外径 | 取付径 | 照明 | 照明範囲 |
|---|---|---|---|---|
| DRL-10065 | 100 mm | 65 mm | LED 18個 + 拡散レンズ | 80–130 mm |
ソフトウェアと動作環境
| ソフトウェア | XCamView; ToupView; ToupLite |
|---|---|
| 電源 | カメラ：DC 12 V / 2 A；モニター：DC 12 V / 3 A |
| 動作温度 | -10 °C ~ +50 °C |
| 保管温度 | -20 °C ~ +60 °C |
| 動作湿度 | 30%–80% RH |
| 保管湿度 | 10%–60% RH |
モデル
| モデル | センサー | 解像度 | フレームレート | インターフェース | センサーサイズ | 画素サイズ | レンズマウント | 保存媒体 | 撮像モード |
|---|---|---|---|---|---|---|---|---|---|
| DSM711 | Dual Sony IMX678 (C) | 8 MP (3840×2160) | 2D 4K: 60 fps; 3D 1080P: 60 fps; 3D 4K: 30 fps (HDMI) | HDMI2.0; USB3.0; USB Video; LAN | 1/1.8" (7.68×4.32 mm) | 2.0 µm × 2.0 µm | 連続ズーム光学部一体型 | USBメモリー | 2D / 3D 1080P / 3D 4K |
詳細紹介
2D・3D撮像
2基のSony IMX678モジュールは、HDMIで2D 4K 60 fps、3D 1080P 60 fps、3D 4K 30 fpsに対応します。3D静止画とH.264 MP4動画をUSBメモリーに保存し、ローカルでプレビュー・再生できます。
連続ズーム光学システム
平行光路は0.8X–5X連続ズーム光学部、0.5X平面アポクロマート対物レンズ、0.2X–1.25Xシステム倍率、186 mm作動距離を備えます。視野は37 mm × 21 mmから6 mm × 3.2 mmです。
裸眼3D表示と視線追跡
14インチ4Kモニターは液晶レンチキュラー透過格子により60 Hz、片眼1920×2160の3D解像度を提供します。構造化光による視線追跡は最適視距離45 cm、有効3D範囲±30°に対応します。
スタンドと照明
TPS-600-CFA76スタンドは380 mm × 250 mm × 10 mmのベース、中心距離177 mm、微動精度0.002 mmです。DRL-10065リング照明は拡散レンズ付き高輝度LED 18個を使用し、80–130 mmを照明します。
インターフェースとソフトウェア
USB3.0はローカル保存と5G Wi-Fiモジュール、USB VideoとLANはToupView/ToupLiteへの動画転送、HDMI2.0は4K/1080P出力に対応します。XCamViewはカメラ制御、画像処理、2D/3D切替、撮影、録画、閲覧、再生を提供します。
3D出力は測定に対応していません。NETWORK/USB Video経由のToupView/ToupLiteは単一チャンネル出力モードのみ対応します。
XCamViewカメラ制御
XCamViewはUSBマウスで操作します。自動・手動露光とゲイン、ホワイトバランス、シャープネス、3Dノイズ低減、彩度、ガンマ、コントラスト、明るさ、50/60 Hzフリッカー抑制、グレースケール変換、暗部強調、鮮明度強調、パープルフリンジ除去、明るさ強調に対応します。ツールバーには2D/3D切替、ミラー・反転、フリーズ、グリッド、画像閲覧、録画再生があります。
