DIC100-Sistema de microscopio de contraste de interferencia diferencial de la serie Microscopía de contraste interferencial diferencial
Productos
El sistema de microscopio DIC (Contraste de interferencia diferencial) utiliza el principio de interferencia polarizada de dos haces. El proceso es el siguiente:
1. La luz linealmente polarizada procedente del polarizador se divide en dos haces que oscilan ortogonalmente con una diferencia de fase definida después de pasar a través de un prisma birrefringente de Nomarski;
2. Después de iluminar la muestra, pequeñas diferencias en altura o índice de refracción de la superficie de la muestra producen una diferencia de trayectoria. Después de la reflexión de la muestra, los haces se juntan nuevamente en el prisma de Nomarski;
3. El analizador hace coincidir las direcciones de vibración, creando interferencias;
4. Las interferencias y los cambios de amplitud aumentan el contraste de las estructuras de la muestra, creando una impresión de relieve tridimensional.

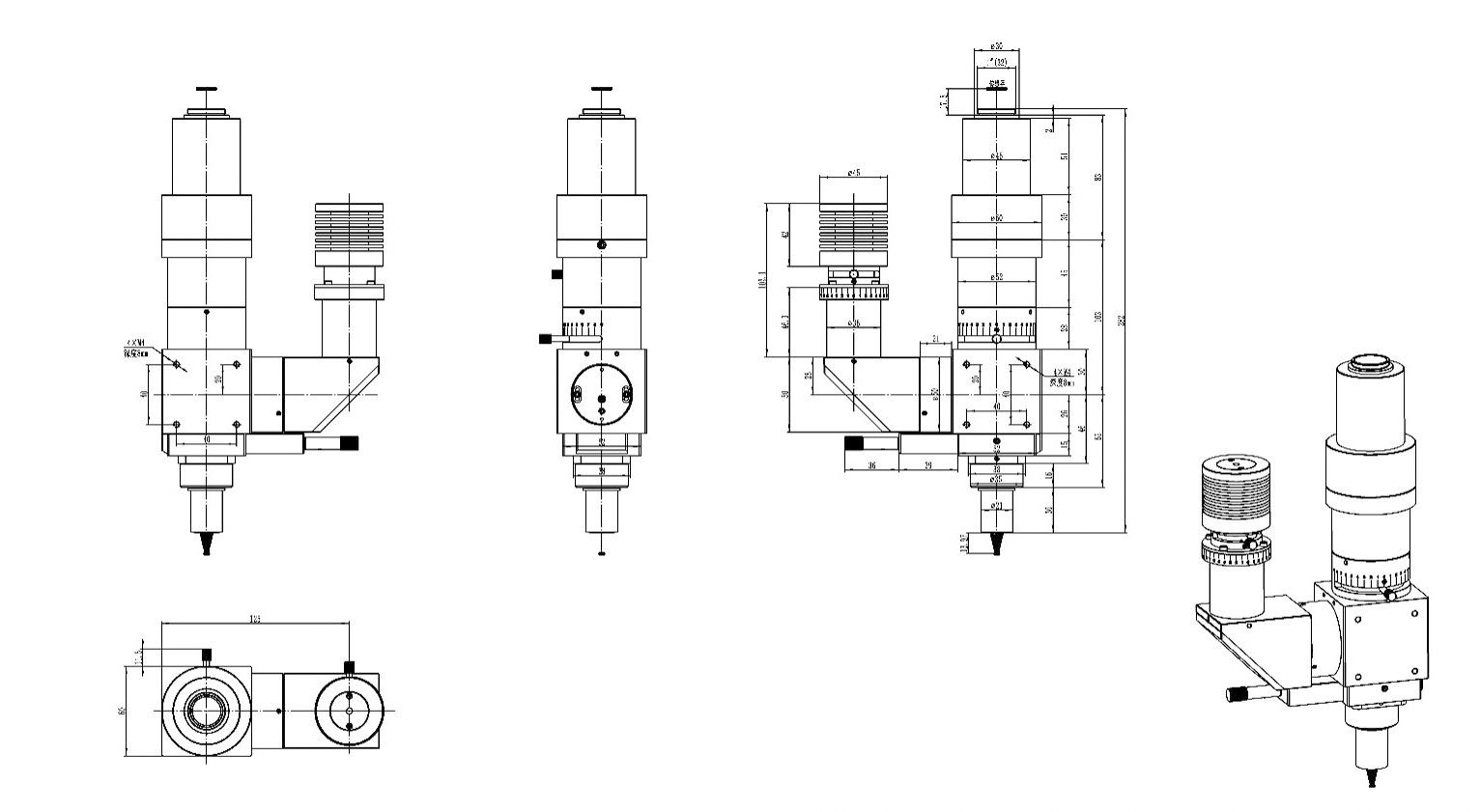

El prisma Nomarski es ajustable horizontalmente y actúa de manera similar a un compensador de cambio de fase, lo que permite cambiar el brillo y los colores de interferencia entre el objeto y el fondo para lograr efectos de observación óptimos. La Figura 1 muestra el sistema de contraste de interferencia diferencial DIC100-.
Características principales
- Lentes de distancia de trabajo estándar o de larga distancia de trabajo (opcional)
- Ruta de la imagen: 1X (lente tubular 180 mm), óptica de reducción con diferentes aumentos específicos del cliente
- Tamaño del campo de imagen en la ruta de la imagen: 25 mm
- Rango espectral en la ruta de la imagen: 400–700 nm
- Interfaz de cámara: C-Mount
- Iluminación: iluminación Köhler
- Fuente de luz: 10 W Luz blanca/3 W LED azul opcional
Configuración del sistema y parámetros
Sistema profesional de microscopía de contraste interferencial diferencial para obtener imágenes claras de muestras transparentes.
Cómo funciona el sistema
El sistema de microscopio DIC (Contraste de interferencia diferencial) utiliza interferencia polarizada de dos haces para obtener imágenes de alto contraste.
División del haz
La luz linealmente polarizada se divide en dos haces desfasados que oscilan ortogonalmente mediante el prisma de Nomarski.
Interacción con la muestra
Los dos rayos incoherentes iluminan la muestra; Las desigualdades microscópicas o las diferencias en el índice de refracción producen una diferencia de trayectoria.
Fusión e interferencia de haces
Después de la reflexión sobre la muestra, los haces se juntan nuevamente en el prisma de Nomarski; el analizador alinea las direcciones de vibración, creando interferencia.
Mejora del contraste
Mediante interferencias y cambios de amplitud se aumenta el contraste de las estructuras de muestra y se crea una impresión de relieve tridimensional.
Parámetros de la serie de objetivos
serie de lentes de distancia de trabajo estándar (Distancia parfocal de 60 mm con lente de tubo de 200 mm)
| Modelo | Aumento | Apertura numérica (NA) | Distancia de trabajo | Distancia focal | Resolución | Campo de visión del objeto | Campo de visión de imagen |
|---|---|---|---|---|---|---|---|
| DIC5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2 µm | 5mm | 25 mm |
| DIC10XA | 10X | 0.3 | 22.8mm | 20 mm | 1.1 µm | 2.5mm | 25 mm |
| DIC20XA | 20X | 0.4 | 19.2mm | 10 mm | 0.8 µm | 1.1mm | 25 mm |
| DIC50XA | 50X | 0.55 | 11mm | 4 mm | 0.6 µm | 0.44mm | 25 mm |
serie de lentes de larga distancia de trabajo (Distancia parfocal de 95 mm con lente de tubo de 200 mm)
| Modelo | Aumento | Apertura numérica (NA) | Distancia de trabajo | Distancia focal | Resolución | Campo de visión del objeto | Campo de visión de imagen |
|---|---|---|---|---|---|---|---|
| DICL2XA | 2X | 0.055 | 33.7mm | 100 mm | 6.1 µm | 12.5mm | 25 mm |
| DICL5XA | 5X | 0.14 | 33.6mm | 40 mm | 2.2 µm | 5mm | 25 mm |
| DICL10XA | 10X | 0.28 | 33.4mm | 20 mm | 1.2 µm | 2.5mm | 25 mm |
| DICL20XA | 20X | 0.34 | 29.5mm | 10 mm | 0.8 µm | 1.25mm | 25 mm |
| DICL50XA | 50X | 0.5 | 18.9mm | 4 mm | 0.7 µm | 0.5mm | 25 mm |
Especificaciones técnicas del sistema
Sistema óptico
- Ruta de imagen
- 1X (lente de tubo con distancia focal de 180 mm), óptica reductora personalizada disponible
- Tamaño de campo de imagen
- 25 mm
- Rango espectral
- 400–700 nm
- Foco de lente de tubo
- 200 mm
Sistema de iluminación
- Tipo de iluminación
- Iluminación Köhler
- Fuente de luz
- 10 W white / 3 W blue LED
Sistema mecánico
- Interfaz de cámara
- C-mount
- Rosca del objetivo
- M26×0.705
- Ajuste del prisma
- Ajuste lateral de precisión
Casos de uso típicos
Aplicaciones del sistema DIC100 en diferentes campos
Detección de partículas conductoras en productos LCD/OLED
La cantidad de partículas conductoras en las trazas de LCD es crucial para la conductividad. Muy pocas partículas reducen la conductividad y pueden provocar fallas en la pantalla; demasiados causan desperdicio de material. El sistema DIC100- muestra claramente los contornos de las partículas, cuenta y analiza con precisión su distribución y evita un recuento incorrecto debido a partículas adheridas.
- Los contornos de las partículas conductoras son claramente visibles
- Identifica y cuenta con precisión las partículas aglomeradas
- Mejora la precisión de la medición
- La iluminación LED azul con una cámara monocromática produce un contraste óptimo.
- La iluminación LED blanca combinada con una cámara a color ofrece una reproducción natural del color.
Detección de grietas y defectos superficiales
Como método potente de pruebas metalográficas modernas, la microscopía DIC exige menos preparación de muestras y muestra una impresión de relieve clara en el microscopio. Se pueden ver claramente estructuras finas y defectos que son invisibles o apenas visibles en el campo brillante con microscopios metalográficos convencionales.
- Observe los detalles del relieve de las partículas, los poros, las grietas y la superficie dentro de las muestras.
- Bajos requisitos de preparación de muestras
- Proporciona un pronunciado efecto de relieve tridimensional.
- Hace que el análisis de materiales sea más confiable
Otras áreas de aplicación
Inspección de células microbianas
La serie DIC100- permite la observación viva y no destructiva de células y produce diferentes colores de interferencia dependiendo de la coloración óptica. El ajuste del enfoque crea imágenes claras de diferentes niveles y las imágenes de alta resolución muestran claramente los contornos intracelulares.
- Observación no destructiva de células vivas
- Imágenes nítidas en múltiples planos focales
- Los contornos celulares internos son claramente visibles
Comparación con otras técnicas de microscopía
| Técnica comparada | Ventajas de la tecnología DIC |
|---|---|
| Microscopio metalográfico convencional | DIC revela estructuras finas y defectos que son invisibles o apenas visibles bajo microscopios metalográficos de campo claro. |
| Microscopio biológico | DIC proporciona un contraste superior y un relieve tridimensional, lo que permite observar muestras transparentes sin mancharse. |
| Microscopio de contraste de fases | DIC no tiene artefactos de halo, lo que ofrece mayor resolución e imágenes más nítidas. |
| Microscopía de fluorescencia | DIC no requiere tinción, lo que permite la observación de muestras en vivo y evita la fototoxicidad y el fotoblanqueo. |
Configuración del sistema y accesorios
Configuración estándar
- DIC100 sistema principal
- Módulo de prisma Nomarski
- Polarizador
- Analizador
- Módulo de iluminación polarizada coaxial
- Etapa de enfoque de precisión
Accesorios opcionales
- serie de lentes de distancia de trabajo estándar (2.5X-50X)
- serie de lentes de larga distancia de trabajo (2X-50X)
- Adaptador de cámara M42/M52
- Sistema de óptica de reducción
- Fuentes LED de longitud de onda personalizada
- Fuente de luz LED blanca/azul
La serie DIC100 adopta un diseño modular y puede configurarse de forma flexible según requisitos de aplicación específicos.
Ventajas del sistema DIC100
Tecnología profesional de contraste interferencial diferencial para imágenes claras y de alto contraste.
Excelente mejora de contraste
La interferencia de doble haz convierte diferencias de fase en diferencias de amplitud, haciendo visibles detalles finos en muestras transparentes.
Imagen tridimensional
El efecto de relieve aporta una impresión tridimensional de la superficie de la muestra y facilita el análisis de estructuras pequeñas.
Configuración flexible del sistema
Las series de objetivos estándar y de larga distancia de trabajo se adaptan a distintas muestras y requisitos de aplicación.
Sistema de ajuste preciso
El ajuste horizontal preciso del prisma Nomarski permite optimizar el efecto de interferencia y la calidad de imagen.
Observación viva no destructiva
Permite observar células vivas sin tinción, reduciendo fototoxicidad y fotoblanqueo mientras preserva la actividad de la muestra.
Imagen de alta resolución
Sin efecto halo, con mayor resolución que la microscopía de contraste de fase y detalles de imagen más claros.
