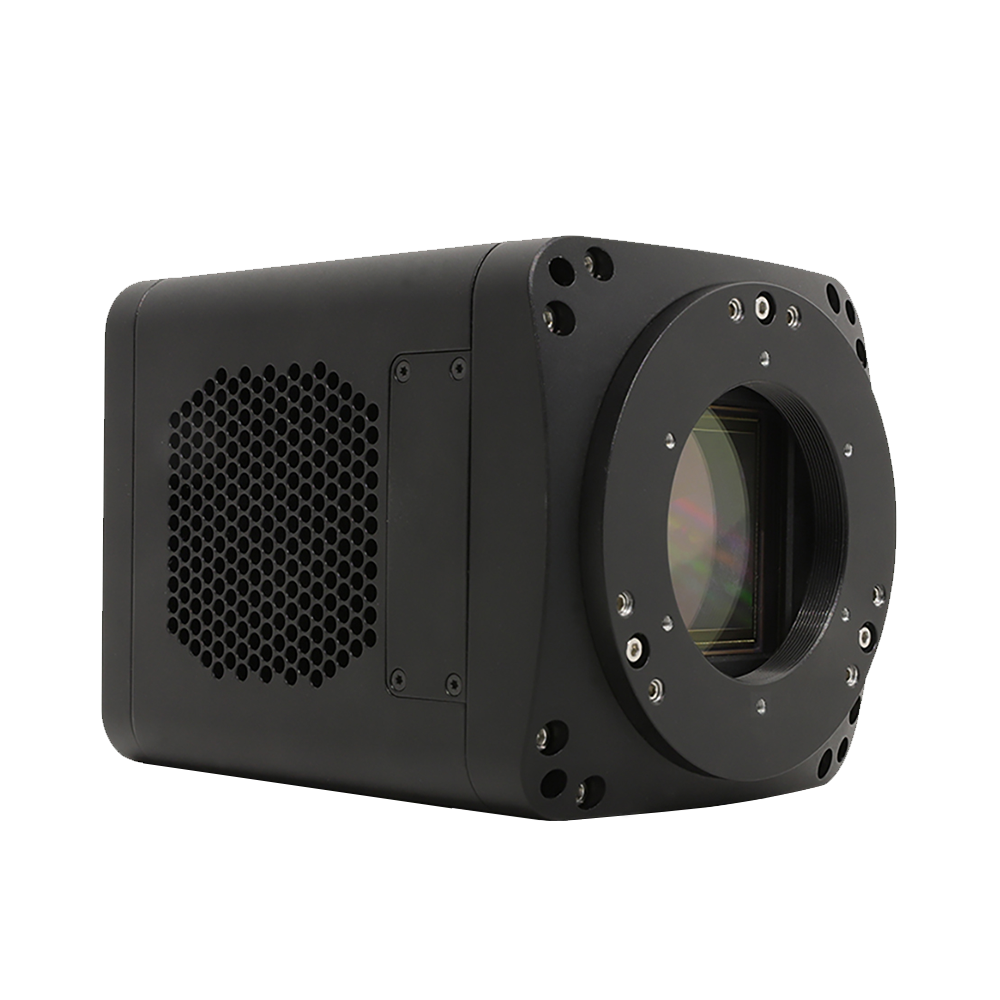

SS10MPA-U3-CXP 과학 카메라
제품 소개
SS10MPA-U3-CXP는 GSPRINT4510-AVC (sCMOS) 컬러 글로벌 셔터 CMOS 이미지 센서를 사용하며 4.5 µm 픽셀, 300–1000 nm 범위에서 10.0 MP (4608×2176)를 제공합니다. USB3.0/CXP, 1024 MB 이미지 버퍼, 8/10/12비트 출력 및 소프트웨어/하드웨어 비닝을 지원합니다.
주요 특징
- GSPRINT4510-AVC (sCMOS) 컬러 글로벌 셔터 CMOS 이미지 센서
- 397 fps @ 4608×2176; 1401 fps @ 2304×1088
- 동적 범위 68 dB @ 12-bit, 판독 노이즈 4 e⁻ @ 12-bit, 피크 QE 67%
- 1024 MB(8 Gb) 이미지 버퍼 및 8/10/12비트 출력
- USB3.0/CXP 인터페이스 및 외부 트리거 I/O
- 소프트웨어 2×2/3×3/4×4 및 하드웨어 FPGA 2×2 비닝
- TEC 냉각: 주변 온도보다 40 °C 낮음
제품 상세 정보
| 센서 매개변수 | |
| 모델 | SS10MPA-U3-CXP |
| 센서 | GSPRINT4510-AVC (sCMOS) |
| 센서 유형 | CMOS 이미지 센서 |
| 셔터 유형 | 글로벌 셔터 |
| 색상 유형 | 컬러 |
| 해상도 | 10.0 MP (4608×2176) |
| 센서 크기 | 20.736 mm × 9.792 mm |
| 센서 대각선 | 1.44" (22.93 mm) |
| 픽셀 크기 | 4.5 µm × 4.5 µm |
| 스펙트럼 범위 | 300–1000 nm |
| 성능 매개변수 | |
| 프레임 속도 | 397 fps @ 4608×2176; 1401 fps @ 2304×1088 |
| 이미지 버퍼 | 1024 MB (8 Gb) |
| 변환 게인 | 0.52 e⁻/ADU @ 12-bit |
| 비트 심도 | 8/10/12-bit |
| 동적 범위 | 68 dB @ 12-bit |
| 판독 노이즈 | 4 e⁻ @ 12-bit |
| 풀웰 용량 | 30 ke⁻ @ 12-bit; 120 ke⁻ (Binned) |
| 신호 대 잡음비 | 44.7 dB @ 12-bit |
| 감도 | −86 dB |
| 암전류 | 11.4 e⁻/pixel/s @ 50 °C |
| 피크 QE | 67% |
| 노출 시간 | 1 µs ~ 10 s |
| 게인 범위 | 1.0×, 2.0×, 4.0× |
| 비닝 | 소프트웨어 2×2, 3×3, 4×4; 하드웨어 FPGA 2×2 |
| 인터페이스 | |
| 데이터 인터페이스 | USB3.0/CXP |
| 디지털 I/O | 광절연 입력 1개, 광절연 출력 1개, 비절연 I/O 포트 2개 |
| 전원 | 19 V 전원 어댑터 |
| 물리적 사양 | |
| 냉각 온도 차 | 주변 온도보다 40 °C 낮음 |
| 소비 전력 | <25 W |
| 크기 | 110 mm × 110 mm × 126.4 mm |
| 환경 조건 | |
| 작동 온도 | −30 °C ~ +60 °C |
| 작동 습도 | 20%–80%(결로 없음) |
| 보관 온도 | −40 °C ~ +80 °C |
| 보관 습도 | 20%–80%(결로 없음) |
| 소프트웨어 및 인증 | |
| 소프트웨어 | SDK / ToupView / Delsa 프레임 그래버 기반 CLView |
| 지원 OS | Windows/Linux |
| 인증 | CE/FCC |
SS10MPA-U3-CXP는 GSPRINT4510-AVC (sCMOS) 컬러 글로벌 셔터 CMOS 이미지 센서를 사용하며 4.5 µm 픽셀, 300–1000 nm 범위에서 10.0 MP (4608×2176)를 제공합니다. USB3.0/CXP, 1024 MB 이미지 버퍼, 8/10/12비트 출력 및 소프트웨어/하드웨어 비닝을 지원합니다.
- GSPRINT4510-AVC (sCMOS) 컬러 글로벌 셔터 CMOS 이미지 센서
- 397 fps @ 4608×2176; 1401 fps @ 2304×1088
- 동적 범위 68 dB @ 12-bit, 판독 노이즈 4 e⁻ @ 12-bit, 피크 QE 67%
- 1024 MB(8 Gb) 이미지 버퍼 및 8/10/12비트 출력
- USB3.0/CXP 인터페이스 및 외부 트리거 I/O
- 소프트웨어 2×2/3×3/4×4 및 하드웨어 FPGA 2×2 비닝
- TEC 냉각: 주변 온도보다 40 °C 낮음

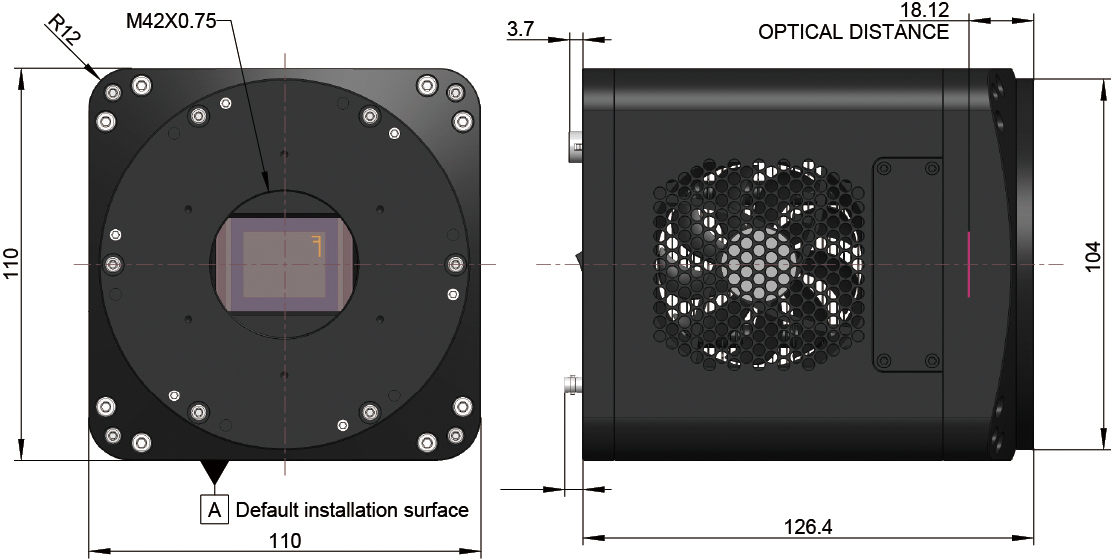

제품 크기#
SS21, SS10 및 SS02 카메라 외형 치수
SS21 / SS10 / SS02
110 × 110 × 126.4 mm
SS21MPA/MMA · SS10MPA/MMA · SS02MPA/MMA
이미지를 클릭하면 원본 크기로 볼 수 있습니다
자주 묻는 질문
SS 고속 카메라 기술 정보
GSPRINT4521, GSPRINT4510 및 GSPRINT4502 글로벌 셔터 CMOS 센서를 사용하며 21 MP, 10 MP 및 2.5 MP 컬러/흑백 모델을 제공합니다.
6개 모델 모두 USB3.0 및 CoaXPress(CXP)를 지원하며 1024 MB 이미지 버퍼를 제공합니다.
소프트웨어 2×2, 3×3, 4×4 비닝과 하드웨어 FPGA 2×2 비닝을 지원합니다.
프리런, 소프트웨어 트리거, 외부 하드웨어 트리거 및 다중 장치 시간 동기화를 지원합니다.
