SWIR2048L3A-CL80K SWIR 라인스캔 카메라
제품 소개

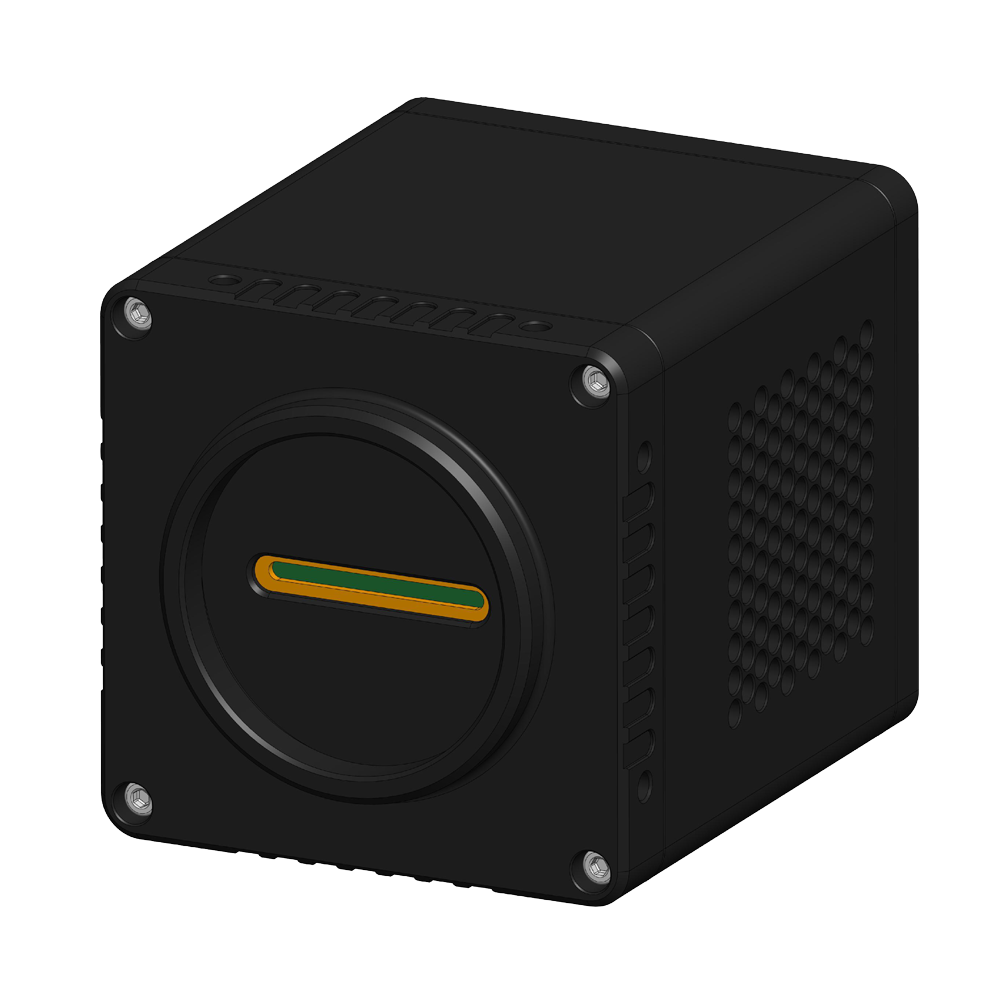

SWIR2048L3A-CL80K는 2048픽셀, 중국산 InGaAs 센서 및 CameraLink Full 인터페이스를 갖춘 냉각식 SWIR 라인 스캔 카메라입니다. 79k 라인/s @ 2048×1, 14비트 출력, 512 MB 메모리 버퍼, 글로벌 셔터 및 TEC 냉각 기능을 갖추고 있어 웹 재료 검사, 고속 정렬, 레이저 라인 감지 및 까다로운 산업용 SWIR 감지에 적합합니다.
주요 특징
- 중국산 2048픽셀 InGaAs 라인 센서
- 스펙트럼 범위 900–1700 nm
- 79kLines/s @ 2048×1
- 14비트 ADC 및 모노 14
- CameraLink 전체 인터페이스
- TEC 냉각, 40 °C 주변 온도보다 낮음
- 512 MB 메모리 버퍼
- M42-렌즈 마운트
- M42 렌즈 마운트
- SDK 및 CLView 소프트웨어 지원
제품 상세
| 기술 데이터 | |
| 모델 | SWIR2048L3A-CL80K |
| 센서 | 중국산 2048픽셀 라인 스캔 센서 |
| 센서 유형 | InGaAs 단파 적외선(SWIR) 라인 스캔 이미지 센서 |
| 셔터 방식 | 글로벌 셔터 |
| 컬러 유형 | 흑백 |
| 해상도 | 2048 pixels (2048 × 1) |
| 유효 라인 길이 | 25.6 mm |
| 픽셀 크기 | 12.5 µm × 12.5 µm |
| 스펙트럼 범위 | 900–1700 nm |
| 성능 데이터 | |
| 라인 레이트 | 79K @ 2048 × 1 |
| ADC | 14 bit |
| 비트 심도 | 14-bit |
| 메모리 | 512 MByte |
| 양자 효율 | 70% @ 1550 nm |
| 변환 게인 | 6.1 e-/ADU (GAIN = 1) |
| 동적 범위 | 64.1 dB (GAIN = 1) |
| Maximum SNR | 49.8 dB (GAIN = 1) |
| 인터페이스 | |
| GPIO | 포토커플러 절연 입력 1개, 포토커플러 절연 출력 1개 |
| 렌즈 마운트 | M42 |
| 데이터 인터페이스 | CameraLink Full |
| 데이터 형식 | Mono 14 |
| 전원 | DC 12 V |
| 소비 전력 | TBD |
| 기계 데이터 | |
| 치수 | 68 mm × 68 mm × 90.3 mm |
| 중량 | 485 g |
| 환경 조건 | |
| 작동 온도 | 작동 온도: -40 °C ~ 70 °C |
| 작동 습도 | 20% ~ 80%, 결로 없음 |
| 보관 온도 | 보관 온도: -40 °C ~ 70 °C |
| 기타 파라미터 | |
| 냉각 능력 | 주변 온도보다 40 °C 낮음 |
| Software | SDK Delsa 프레임 그래버 기반 개발 키트 및 CLView 소프트웨어 |
| 운영체제 | SDK Delsa 프레임 그래버 기반 개발 키트 및 CLView 소프트웨어 |
| 인증 | CE, FCC |
제품
SWIR2048L3A-CL80K은 중국산 2048픽셀 라인 스캔 센서를 탑재한 냉각 SWIR 라인스캔 카메라로, 900–1700 nm 범위에서 정밀한 라인 획득을 위해 설계되었습니다.
- 연속 공정을 위한 라인스캔: 12.5 µm × 12.5 µm의 2048픽셀 유효 라인 해상도로 웹 소재, 롤투롤 공정 및 동기 라인 검사를 지원합니다.
- SWIR 감도: 900–1700 nm의 스펙트럼 범위를 제공하여 재료 분리, 수분 분석, 레이저 정렬 및 NIR/SWIR 공정 모니터링에 적합합니다.
- 높은 라인 레이트: 14-bit에서 최대 79K @ 2048 × 1를 지원하여 빠르고 세밀한 라인 획득이 가능합니다.
- 안정적인 데이터 체인: CameraLink Full, Mono 14 및 512 MByte 버퍼 메모리가 견고한 고속 통합을 지원합니다.
- 제어 냉각: 주변 온도보다 40 °C 낮음의 TE 냉각으로 긴 라인 시퀀스와 까다로운 산업 환경에서 열 영향을 줄입니다.
- 시스템 통합: M42, 광절연 I/O 및 SDK Delsa 프레임 그래버 기반 개발 키트 및 CLView 소프트웨어를 통해 라인스캔 시스템에 쉽게 통합할 수 있습니다.
핵심 성능 데이터
라인 레이트
최대 79K @ 2048 × 1
라인 해상도
2048 pixels (2048 × 1)
동적 범위
64.1 dB (GAIN = 1)
요약
SWIR2048L3A-CL80K은 높은 라인 레이트, 안정적인 CameraLink 전송, 재현성 있는 냉각 성능이 중요한 산업용 SWIR 라인스캔 작업을 위해 설계되었습니다.
양자 효율 곡선 #
900–1700 nm 범위에서 SWIR2048L3A 시리즈의 일반적인 양자 효율
이미지 파일이 지정된 디렉터리에 업로드되면 QE 곡선이 표시됩니다.
구성품 및 통합 안내 #
SWIR2048L3A-CL80K 라인 스캔 카메라용 표준 구성

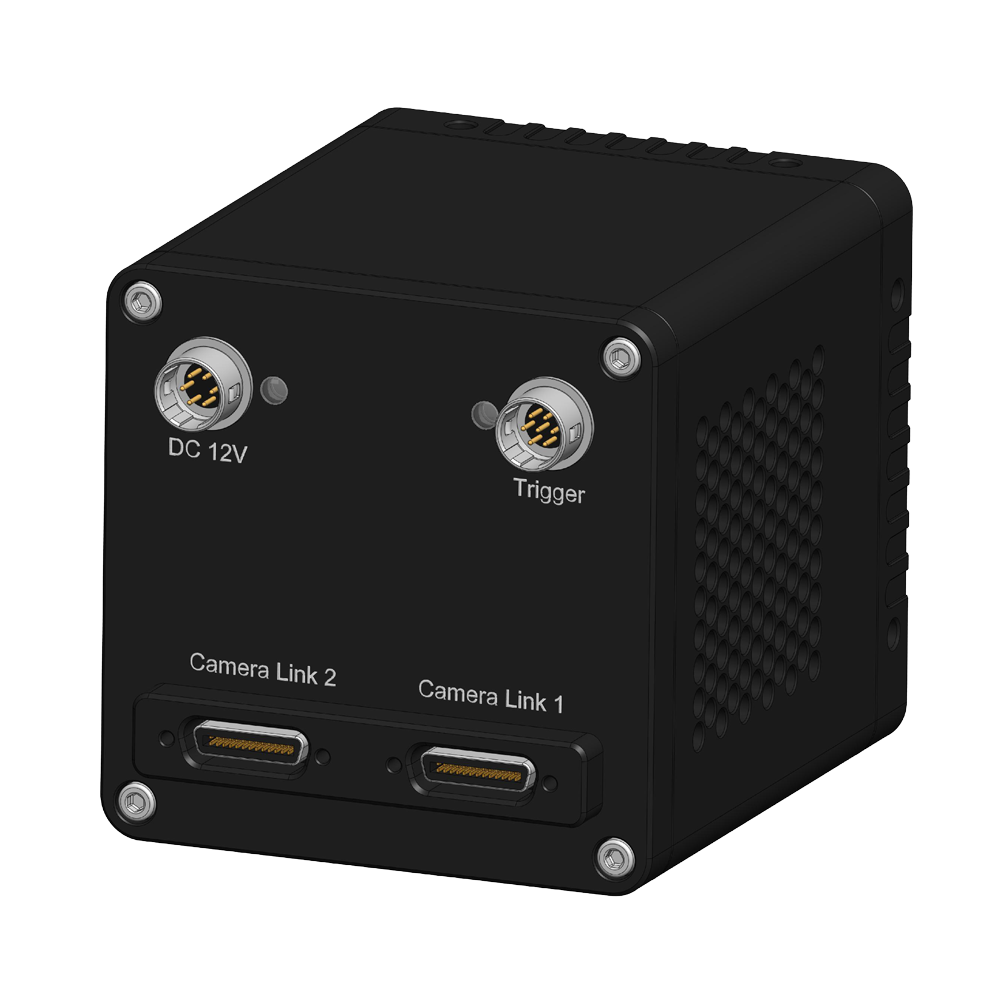

- A SWIR2048L3A-CL80K CameraLink Full 라인 스캔 카메라
- B 냉각 카메라용 DC 12 V 전원 공급 장치
- C 광절연 인터페이스용 트리거 및 I/O 연결 케이블
- D Dalsa 프레임 그래버용 SDK 개발 패키지 및 CLView 소프트웨어
- E 프로젝트에 맞게 구성되는 CameraLink Full 케이블 및 프레임 그래버
제품 치수 #
SWIR2048L3A-CL80K용 CameraLink Full 하우징 치수
이미지 파일이 지정된 디렉터리에 업로드되면 치수 도면이 표시됩니다.
자주 묻는 질문
단파 적외선(SWIR) 카메라에 대한 전문 지식을 확인하세요
SWIR 카메라 상세
SWIR 카메라와 핵심 유닛, 센서는 현대 이미징 시스템의 중요한 구성 요소입니다. SWIR 기술은 900–1700 nm 범위를 포괄하며 거친 환경에서도 강한 투과 능력을 제공합니다. 안개, 연기, 먼지를 투과해 극한 조건에서도 선명한 이미지를 제공합니다.
SWIR 솔루션은 가시 스펙트럼과 유사하게 단파 적외선 영역의 반사광을 주로 활용합니다. 열 방출에 초점을 둔 열화상 시스템(LWIR)을 보완하며 더 포괄적인 이미징 솔루션을 제공합니다. 콤팩트한 구조 덕분에 SWIR 카메라는 산업 및 상업 시스템에 유연하게 통합할 수 있습니다.
높은 해상도와 감도 덕분에 SWIR 카메라는 정밀 검사와 까다로운 응용 분야에 적합합니다. 미세한 편차와 결함을 감지할 수 있어 품질 보증에 이상적입니다. 일부 모델은 냉각 기능을 갖춰 고온 또는 노이즈가 많은 환경에서도 안정적인 화질을 유지합니다.
시스템 비용을 낮추고 통합을 쉽게 하기 위해 최신 SWIR 카메라는 표준화된 광학 인터페이스와 콤팩트한 설계를 사용합니다. 이미징 시장이 발전하면서 SWIR은 고성능 이미지 및 센서 시스템의 핵심 기술로 자리 잡았습니다.
