FM100 시리즈 형광현미경 시스템 형광 현미경
제품
형광현미경은 형광물질이나 인광물질을 관찰하는데 사용됩니다. 형광현미경의 원리는 특정 파장의 여기광으로 시료를 조명하는 것입니다. 형광단은 여기광을 흡수하고 더 긴 파장의 빛을 방출합니다. 방출 필터는 방출광을 여기광에서 분리하여 형광이 검출기에 이미지화될 수 있도록 합니다. 최근 몇 년 동안 형광 현미경은 형광 표지된 생체 분자를 관찰하는 등 생물학 연구에 널리 사용되어 그 중요성이 더욱 커지고 있습니다.
주요 특징
- 표준 작동 거리 렌즈 시리즈 / 긴 작동 거리 렌즈 시리즈(옵션)
- 이미징 광학: 1×(튜브 렌즈 초점 거리 180 mm), 다양한 배율의 고객별 축소 렌즈 가능
- 이미징 광학의 이미지 필드: 25 mm
- 이미징 광학의 스펙트럼 범위: 가시광선
- 카메라 인터페이스: C/M42/M52 옵션
- 조명 유형: 임계 조명 / 쾰러 조명 옵션
- 조명: 3 W 365 nm LED 광원
- 형광 모듈: DAPI 단일 대역 통과 UV 필터(여기 필터 365 nm, 방출 필터 445 nm, 이색성 거울 405 nm), 고객 지정 가능

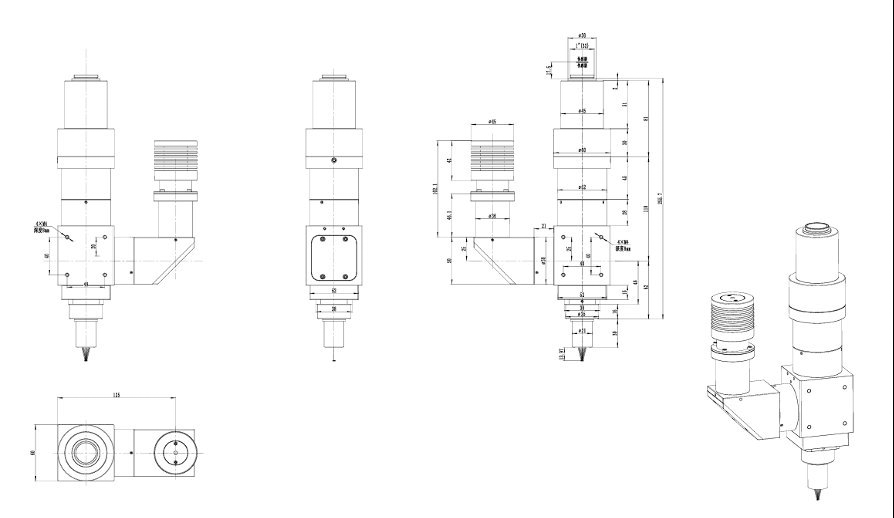

시스템 구성 및 파라미터
생의학 연구와 산업 검사를 위한 고감도 이미징 솔루션용 전문 형광 현미경 시스템
시스템 원리
FM100- 시리즈는 형광 여기 및 방출 원리를 기반으로 하며 정밀한 광학 필터 시스템을 사용하여 형광 신호를 선택적으로 감지할 수 있습니다.
여기조명
365 nm UV LED의 여기광은 여기 필터에 의해 정화되어 정의된 파장의 빛만 샘플에 도달합니다.
형광단의 여기
시료의 형광단은 여기 에너지를 흡수하고 전자는 여기 상태로 변합니다.
형광 방출
바닥 상태로 돌아갈 때 전자는 더 긴 파장의 형광을 방출합니다(스토크스 이동).
신호 분리
이색성 거울은 여기광을 반사하고 방출광을 전달합니다. 방출 필터는 형광 신호를 더욱 깨끗하게 합니다.
이미징 및 감지
정제된 형광 신호는 대물렌즈 및 튜브 렌즈 시스템에 의해 확대되어 카메라 센서에 이미지화됩니다.
형광 시스템 구성
여기 광원
- 광원 유형
- UV-LED
- 성능
- 3W
- 파장
- 365nm
- 수명
- >20000시간
DAPI-Filtermodul
- 여기 필터
- 365 nm(대역폭 50 nm)
- 다이크로익 미러
- 405 nm
- 방출 필터
- 445 nm(대역폭 50 nm)
- 적합한 염료
- DAPI, Hoechst 등
광학 시스템
- 이미징sstrahlengang
- 1X (180 mm Tubuslinse)
- 이미지 평면
- 25 mm
- 조명 유형
- 반사 형광 조명
- 균일도
- >85%
렌즈 시리즈 파라미터
표준 작동 거리 렌즈 시리즈 (200 mm 튜브 렌즈 사용 시 동초점 거리 60 mm)
| 모델 | 배율 | 개구수 (NA) | 작동 거리 | 초점 거리 | 해상도 | 물체 시야 | 시야 |
|---|---|---|---|---|---|---|---|
| BF5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2 µm | 5mm | 25 mm |
| BF10XA | 10X | 0.3 | 22.8mm | 20 mm | 1.1 µm | 2.5mm | 25 mm |
| BF20XA | 20X | 0.4 | 19.2mm | 10 mm | 0.8 µm | 1.1mm | 25 mm |
| BF50XA | 50X | 0.55 | 11mm | 4 mm | 0.6 µm | 0.44mm | 25 mm |
긴 작동 거리 렌즈 시리즈 (200 mm 튜브 렌즈 사용 시 동초점 거리 95 mm)
| 모델 | 배율 | 개구수 (NA) | 작동 거리 | 초점 거리 | 해상도 | 물체 시야 | 시야 |
|---|---|---|---|---|---|---|---|
| BFL2XA | 2X | 0.055 | 33.7mm | 100 mm | 6.1 µm | 12.5mm | 25 mm |
| BFL5XA | 5X | 0.14 | 33.6mm | 40 mm | 2.2 µm | 5mm | 25 mm |
| BFL10XA | 10X | 0.28 | 33.4mm | 20 mm | 1.2 µm | 2.5mm | 25 mm |
| BFL20XA | 20X | 0.34 | 29.5mm | 10 mm | 0.8 µm | 1.25mm | 25 mm |
| BFL50XA | 50X | 0.5 | 18.9mm | 4 mm | 0.7 µm | 0.5mm | 25 mm |
대표 사용 사례
다양한 분야에서 활용되는 FM100 시스템의 전문 애플리케이션
생의학 연구
FM100-시리즈는 바이오의학 분야에서 중심적인 역할을 합니다. 형광 라벨링은 세포 및 세포 이하 구조를 정확하게 식별하는 데 사용됩니다. 이 시스템은 세포핵, 세포골격, 세포막을 명확하게 보여주고 세포 생물학, 병리학 및 약물 개발을 지원합니다.
사례 파라미터
- 표적 분자의 고도로 특이적인 라벨링
- 세포하 구조의 정확한 위치 파악
- 다중 형광 채널 동시 관찰
- 라이브 셀 동적 추적
- 낮은 배경, 고대비 이미징
기타 응용 분야
재료과학 응용
이 시스템은 재료 과학에서 폴리머, 복합재 및 나노재료의 형광 특성을 연구하는 데 사용됩니다. 형광 라벨링을 통해 내부 구조, 결함 분포 및 응력 상태를 시각화할 수 있습니다.
- 재료 결함의 정확한 위치 파악
- 고분자 상분리 관찰
- 나노입자 분산 평가
식품 안전 테스트
FM100- 시리즈는 식품 내 천연 형광단과 첨가물을 검출하는 데 적합합니다. B. 아플라톡신, 비타민, 방부제 등을 함유하여 신속한 안전성 점검을 지원합니다.
- 신속한 독소 스크리닝
- 첨가물 조성 분석
- 미생물 오염 감지
포렌식 조사
이 시스템은 체액, 섬유 및 머리카락의 흔적에 대한 형광 테스트를 위한 법의학에 사용됩니다. 특정 여기 파장은 흔적을 강화하고 증거 보존을 지원합니다.
- 체액 흔적 시각화 강화
- 섬유의 형광 시그니처 분석
- 지문 형광 강화
형광 이미징에 대한 참고 사항
자가형광을 방지하려면 샘플 준비 중에 과도한 고정을 피하십시오.
여기 및 방출 파장에 맞는 적절한 형광단을 선택하세요.
광퇴색을 방지하기 위해 여기 강도를 제어합니다.
형광 관찰 시간을 연장하려면 항소광 시약을 사용하세요.
암실에서 작동하여 이미지 대비 향상
최적의 성능을 유지하려면 필터 조합을 정기적으로 보정하세요.
다른 현미경 기술과 비교한 장점
| 비교 기술 | FM100 시스템 장점 |
|---|---|
| DIC 현미경 | FM100은 단일 분자 형광 신호를 포착할 수 있는 매우 높은 검출 감도와 특이성을 제공합니다. |
| 위상차 현미경 | FM100은 굴절률 차이에만 의존하기보다는 다중 라벨링 및 분자별 식별을 지원합니다. |
| 암시야 현미경 | FM100은 더 높은 신호 대 잡음비와 정량 분석 성능을 제공하여 형광 강도 정량화가 가능합니다. |
| 공초점현미경 | FM100은 일상적인 형광 관찰 및 광시야 이미징에 적합한 간단하고 비용 효율적인 아키텍처를 갖추고 있습니다. |
시스템 구성 및 액세서리
표준 구성
- FM100 메인 시스템
- 3 W 365 nm UV-LED 광원
- DAPI 형광 필터 모듈
- 정밀 포커싱 스테이지
- 자외선 차단 고글
옵션 액세서리
- 표준 작동 거리 렌즈 시리즈(2,5×–50×)
- 긴 작동 거리 렌즈 시리즈(2×–50×)
- FITC 형광필터 모듈
- TRITC 형광 필터 모듈
- 다중 필터 휠
- M42/M52 카메라 어댑터
- 감소 렌즈 시스템
- 중요한/쾰러 조명용 모듈
- 형광 참조 표준
FM100 시리즈는 다양한 형광 염료의 관찰 요구 사항을 충족하기 위해 여러 형광 필터 모듈 적용을 지원합니다.
FM100 시스템 장점
고감도 특이적 이미징을 위한 전문 형광 현미경 기술
초고감도 검출
단일 분자 수준의 형광 신호를 검출할 수 있으며, 극저농도 표적 물질을 시각적으로 관찰할 수 있습니다.
분자 특이적 검출
형광 마커 기술을 통해 특정 분자의 정확한 위치 확인과 정량 분석을 실현합니다.
다중 표지 기능
여러 형광 염료를 동시에 관찰할 수 있어 여러 표적 분자의 공위치 분석을 지원합니다.
LED 냉광원 기술
3 W 고출력 UV-LED 광원, 낮은 발열, 20,000시간 이상의 수명, 낮은 운영 비용.
최적화된 필터 설계
고품질 DAPI 필터 모듈로 높은 여기 효율, 낮은 배경 노이즈, 우수한 신호대잡음비를 제공합니다.
광시야 이미징 장점
넓은 시야 관찰이 가능하여 조직 절편과 세포 배양 같은 큰 샘플의 전체 이미징에 적합합니다.
