MAX128AM-CXP Caméra scientifique
Présentation du produit
La MAX128AM-CXP est une caméra scientifique monochrome de 120 MP équipée du capteur à obturateur global Sony IMX661ALR. À la résolution 13312×9520, elle atteint 20 fps en 8 bits, 17 fps en 12 bits ou 13 fps en 14 bits, avec une interface CoaXPress. Elle prend en charge des temps d’exposition de 150 µs à 36000 s, le binning logiciel 2×2 à 8×8, une alimentation DC 19 V et SDK / ToupView.
Caractéristiques principales
- Capteur à obturateur global Sony IMX661ALR, monochrome, 120 MP (13312×9520)
- Diagonale du capteur de 3.6″ et pixels de 3.45 µm × 3.45 µm
- 20 fps en 8 bits, 17 fps en 12 bits et 13 fps en 14 bits à pleine résolution
- Interface CoaXPress avec une entrée opto-isolée, une sortie opto-isolée et deux E/S non isolées
- Gain de conversion de 0.725 e⁻/ADU, bruit de lecture de 2.01 e⁻, capacité de puits de 11.856 ke⁻, plage dynamique de 75.4 dB et SNR de 40.7 dB
- Courant d’obscurité : 0.0131 / 0.0115 / 0.0082 / 0.0041 e⁻/pix/s à 0 / -10 / -20 / -30 °C
- Gain 1×–50×, exposition 150 µs–36000 s et binning logiciel 2×2–8×8
- Monture M72 ; 110 mm × 110 mm × 123.8 mm ; 1.44 kg
- DC 19 V ; consommation 44.84 W en mode refroidi et 8.417 W sans refroidissement
- Température de fonctionnement -15 °C à +50 °C ; stockage -30 °C à +70 °C ; humidité 20 %–80 % (sans condensation)
- SDK / ToupView ; Win32/WinRT/Linux/macOS/Android ; x86/x64/ARM HF/ARM EL/ARM64 ; CE / FCC
Détails du produit
| Données techniques | |
| Modèle | MAX128AM-CXP |
| Capteur | Sony IMX661ALR |
| Type d'obturateur | Obturateur global |
| Type de couleur | Monochrome |
| Résolution | 120 MP (13312×9520) |
| Diagonale du capteur | 3.6″ |
| Taille de pixel | 3.45 µm × 3.45 µm |
| Données de performance | |
| Cadence d'images | 8 bits : 20 fps @ 13312×9520 ; 12 bits : 17 fps @ 13312×9520 ; 14 bits : 13 fps @ 13312×9520 |
| Temps d’exposition | 150 µs–36000 s |
| Profondeur de bits | 8/12/14-bit |
| Plage dynamique | 75.4 dB |
| Gain de conversion | 0.725 e⁻/ADU |
| Bruit de lecture | 2.01 e⁻ |
| Capacité de saturation | 11.856 ke⁻ |
| Rapport signal/bruit | 40.7 dB |
| Courant d'obscurité | 0.0131 / 0.0115 / 0.0082 / 0.0041 e⁻/pix/s @ 0 / -10 / -20 / -30 °C |
| Gain | 1×–50× |
| Binning | Logiciel 2×2–8×8 |
| Interfaces | |
| GPIO | 1 entrée opto-isolée, 1 sortie opto-isolée, 2 E/S non isolées |
| Monture d'objectif | M72 |
| Interface de données | CoaXPress |
| Alimentation | DC 19 V |
| Consommation électrique | 44.84 W (refroidie) ; 8.417 W (non refroidie) |
| Données mécaniques | |
| Dimensions | 110 mm × 110 mm × 123.8 mm |
| Poids | 1.44 kg |
| Conditions environnementales | |
| Température de fonctionnement | -15 °C à +50 °C |
| Humidité de fonctionnement | 20 %–80 % RH (sans condensation) |
| Température de stockage | -30 °C à +70 °C |
| Autres paramètres | |
| Systèmes d'exploitation | Win32/WinRT/Linux/macOS/Android ; x86/x64/ARM HF/ARM EL/ARM64 |
| Logiciels | SDK complet / ToupView |
| Certifications | CE / FCC |
Produits
La MAX128AM-CXP est une caméra scientifique monochrome de 120 MP équipée du capteur à obturateur global Sony IMX661ALR. À la résolution 13312×9520, elle atteint 20 fps en 8 bits, 17 fps en 12 bits ou 13 fps en 14 bits, avec une interface CoaXPress. Elle prend en charge des temps d’exposition de 150 µs à 36000 s, le binning logiciel 2×2 à 8×8, une alimentation DC 19 V et SDK / ToupView.
- Capteur à obturateur global Sony IMX661ALR, monochrome, 120 MP (13312×9520)
- Diagonale du capteur de 3.6″ et pixels de 3.45 µm × 3.45 µm
- 20 fps en 8 bits, 17 fps en 12 bits et 13 fps en 14 bits à pleine résolution
- Interface CoaXPress avec une entrée opto-isolée, une sortie opto-isolée et deux E/S non isolées
- Gain de conversion de 0.725 e⁻/ADU, bruit de lecture de 2.01 e⁻, capacité de puits de 11.856 ke⁻, plage dynamique de 75.4 dB et SNR de 40.7 dB
- Courant d’obscurité : 0.0131 / 0.0115 / 0.0082 / 0.0041 e⁻/pix/s à 0 / -10 / -20 / -30 °C
- Gain 1×–50×, exposition 150 µs–36000 s et binning logiciel 2×2–8×8
- Monture M72 ; 110 mm × 110 mm × 123.8 mm ; 1.44 kg
- DC 19 V ; consommation 44.84 W en mode refroidi et 8.417 W sans refroidissement
- Température de fonctionnement -15 °C à +50 °C ; stockage -30 °C à +70 °C ; humidité 20 %–80 % (sans condensation)
- SDK / ToupView ; Win32/WinRT/Linux/macOS/Android ; x86/x64/ARM HF/ARM EL/ARM64 ; CE / FCC
Pack SDK
Compatible avec Windows, Linux, macOS et d’autres plateformes.
Liste de colisage #

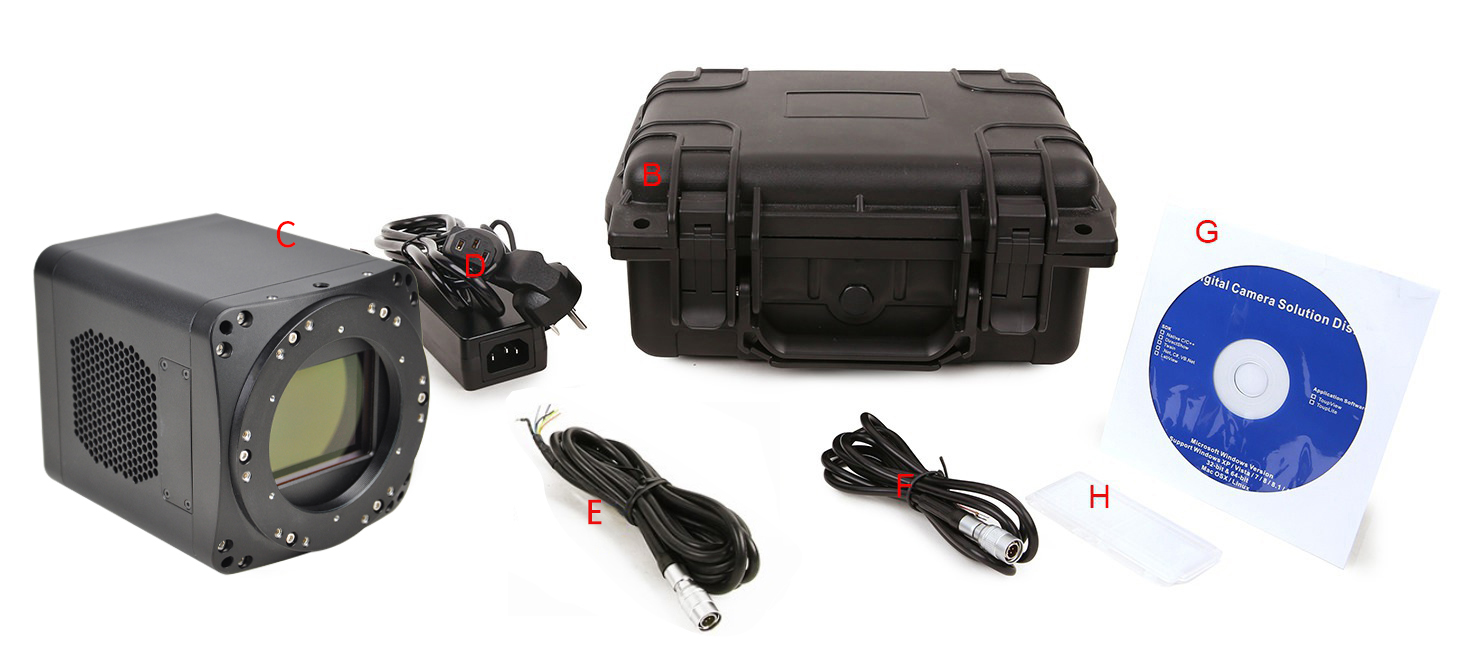

Contenu de l'emballage pour le modèle MAX128AM-CXP (CoaXPress (CXP) refroidie)
Dimensions du produit #
Dessin dimensionnel du modèle MAX128AM-CXP (MAX128AM-CXP)
