300–1700 nm | SWIR CQD (Quantum Dot) fabriqué en Chine | USB3 | Réfrigéré | Caméra SWIR Caméra SWIR
Produits

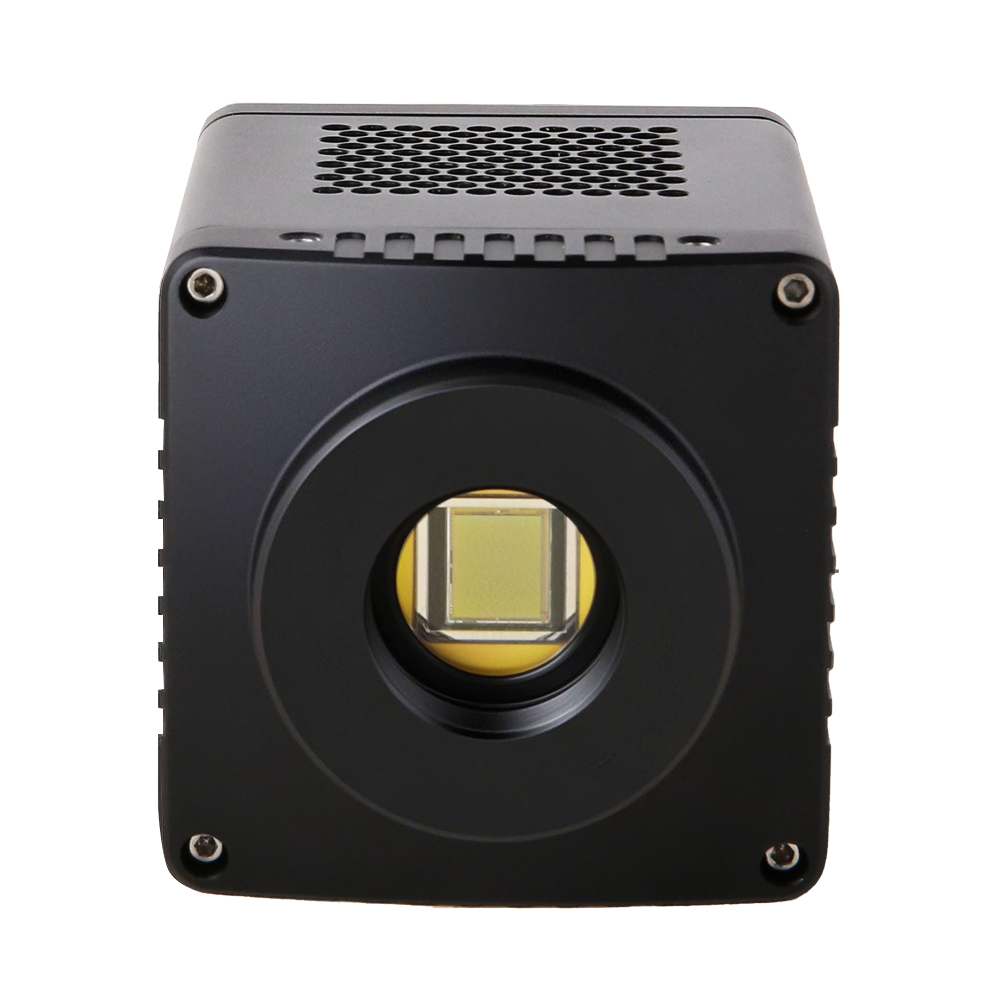

Les caméras SWIR refroidies de la série CQD utilisent des capteurs à points quantiques innovants et surmontent les limites de la technologie InGaAs classique pour obtenir une couverture spectrale ultra-large de 300–1700 nm. Le refroidissement TEC intégré améliore considérablement l'imagerie en faible luminosité et en longue exposition. Une interface USB3 haute vitesse, une sensibilité élevée, un faible bruit, un obturateur global et des interfaces IO étendues rendent la série idéale pour la recherche, l'imagerie médicale, les tests de semi-conducteurs et d'autres applications innovantes.
Caractéristiques principales
- 300–1700 nm Capteur à points quantiques CQD à large bande
- Concept de refroidissement Deep-TEC, faible bruit
- Haute sensibilité, obturateur global
- Interface de données USB3 haute vitesse
- Fréquences d'images élevées et prise en charge du SDK pour Windows / Linux / macOS / Android
- Interfaces IO étendues, prend en charge le déclencheur externe
- 4 Go de mémoire
- Prend en charge les mises à jour du micrologiciel sur le terrain et les personnalisations OEM
Modèles de produits
En option 800-1700 / 400-1700 | Série CQD | USB3 300–1700 nm caméra SWIR à points quantiques refroidie
| Modèle | Capteur | Résolution | Taille de pixel | Gamme spectrale | Cadence d'images | Interface de données | Plage dynamique | Action |
|---|---|---|---|---|---|---|---|---|
| SWIR334KMB-U110 |
640×512 de fabrication chinoise (CQDs)
9.60 mm × 7.68 mm
|
0.33 MP (640×512) | 15 µm × 15 µm |
800–1700 nm
|
8/12/14 Bit: 110 fps @ 640×512
|
USB3 |
71.6 dB
|
Voir les détails |
| SWIR335KMB-U200 |
640×512 de fabrication chinoise (CQDs)
9.60 mm × 7.68 mm
|
0.33 MP (640×512) | 15 µm × 15 µm |
400–1700 nm
|
200 fps @ 640×512
|
USB3 |
-
|
Voir les détails |
Courbe d'efficacité quantique #
Efficacité quantique typique de la version CQD refroidie 300–1700 nm
SWIR334 (800–1700 nm)
SWIR335 (400–1700 nm)
Les courbes officielles illustrent uniquement l'évolution typique de l'efficacité quantique selon la longueur d'onde. Plage de sensibilité SWIR334 : 800–1700 nm ; plage de sensibilité SWIR335 : 400–1700 nm.
Contenu de l'emballage #
Configuration standard et informations d'emballage de la série CQD 300–1700 nm (USB3 · refroidie)
- A Boîte de protection instrument 3-A : L 28 cm, l 23,0 cm, H 15,5 cm (1 pièce, env. 2,8 kg par carton)
- B CQD 300–1700 Caméra USB
- C Câble USB3 haute vitesse, connecteur A vers B, plaqué or (1,5 m)
- D Alimentation 12 V / 3 A avec connecteur aéronautique 6 broches
- E Câble d'alimentation
- F Câble de déclenchement externe
Dimensions du produit #
Plan dimensionnel du modèle USB3 refroidi (C-Mount)
Questions fréquentes
Expertise technique sur les caméras CQD-SWIR pour l'infrarouge à ondes courtes (SWIR)
Avantages clés des caméras CQD-SWIR
Architectures CMOS évolutives associées à des matériaux à points quantiques flexibles
Réglage spectral large bande
Le choix ciblé du matériau CQD et de la taille des particules permet de configurer des plages de sensibilité de 300–1700 nm et au-delà, adaptées à de nombreuses applications.
Rapport prix-performances attractif
La production basée sur des procédés CMOS standardisés réduit nettement les coûts par rapport aux solutions InGaAs et facilite l'intégration dans des produits de série.
Haute résolution et petits pixels
La technologie prend en charge de fortes densités de pixels, fournit des détails fins et facilite la détection de très petits défauts dans les processus d'inspection de précision.
Température ambiante et mode refroidi
Elle offre une imagerie à faible bruit à température ambiante et peut être équipée en option d'un refroidissement TEC pour les applications haut de gamme.
Durables et conformes
Les nouvelles générations de CQD (par exemple Ag₂Te et InAs) respectent RoHS et soutiennent les exigences mondiales de durabilité.
Forte capacité d'intégration
Les dimensions compactes et la faible consommation rendent les caméras CQD adaptées aux systèmes embarqués et aux terminaux intelligents.
Scénarios d'application
Domaines d'utilisation des caméras CQD-CMOS-SWIR
Vision industrielle et inspection
L'inspection de semi-conducteurs, le tri des plastiques, des aliments ou des produits pharmaceutiques, ainsi que le contrôle d'impression, bénéficient d'une imagerie SWIR de haute précision.
Imagerie dans des environnements difficiles
Même en présence de brouillard, de fumée ou de poussière, les caméras SWIR fournissent des images claires et assurent une visibilité fiable.
Analyse des matériaux et recherche
Idéal pour l'identification précise des matériaux, les expériences scientifiques ou les processus de tri agricole avec une grande précision spectrale.
Capteurs intelligents et grand public
Permet de nouvelles fonctions telles que la vision nocturne, le diagnostic sans contact ou les applications de sécurité dans les terminaux intelligents.
Exemples d'application
Résultats pratiques avec des caméras CQD-CMOS-SWIR
Autres exemples industriels
- Industrie des semi-conducteurs : inspection des cellules solaires et des puces
- Agriculture : télédétection spectrale par plateforme multirotor
- Recyclage : tri des plastiques, déchets et autres matériaux
- Médecine et recherche : imagerie hyperspectrale et multispectrale
- Industrie alimentaire : contrôle qualité et classification
- Industrie des boissons : détection du niveau de remplissage dans des contenants opaques
- Emballage : contrôle des lignes de scellage
- Industrie du verre : recherche de défauts dans le verre chaud
- Industrie de l'impression : visualisation des éléments de sécurité cachés
- Vidéosurveillance : amélioration visuelle, par exemple à travers la fumée
- Sécurité : détection de contrefaçons comme les billets, perruques ou imitations de peau
