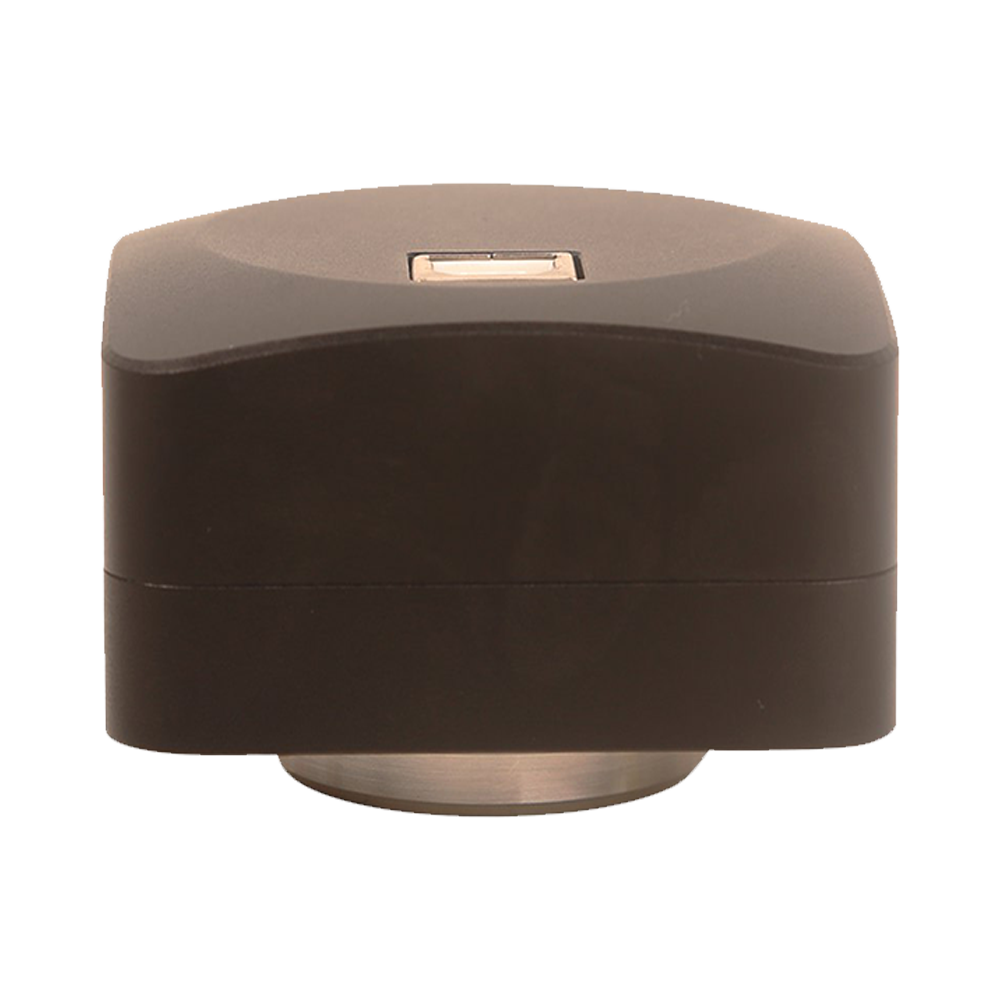

série UA Caméra pour microscope
Produits
La série UA est une solution d'imagerie de microscopie USB2.0 avec cache intégré près du capteur, conçue pour lisser les rafales de données et réduire les fluctuations de bande passante. Elle permet une transmission en temps réel plus stable en USB2.0 (480 Mbit/s). La résolution est d'env. 1,3–16 MP et convient à l'enseignement, à la recherche de routine et aux enregistrements industriels généraux. Le moteur de couleur Ultra-Fine traite le dématriçage, l'exposition automatique/gain, la balance des blancs en un clic ainsi que l'optimisation couleur, gamma et contraste, réduisant la charge du processeur et fournissant des couleurs cohérentes. Le boîtier en aluminium CNC est robuste ; ToupView/ToupLite et les SDK pour Windows/Linux/macOS/Android prennent en charge l'intégration et le développement ultérieur.
Caractéristiques principales
- Capteurs : Aptina (onsemi) CMOS (selon le modèle), haute sensibilité et faible bruit
- Résolution : env. 1,3–16 MP pour la microscopie générale
- USB2.0 (480 Mbit/s), prêt à l’emploi, compatible avec les anciennes et nouvelles plateformes
- Cache intégré proche du capteur : plus grande stabilité, moins de chutes d'images et de gigue
- Moteur de couleurs ultra-fin : Démosaïque, AE/AGC, AWB, balance des blancs en un clic, couleur/Gamma/luminosité/contraste, LUT
- Profondeur de bits et données : 8/12-bit (selon le modèle), RAW/sortie Bayer
- Fonctions d'image : ROI/fenêtrage, mise en miroir ; Contrôle de la bande passante pour les lignes longues (selon le modèle)
- Monture d'objectif : standard à monture C, compatible avec les microscopes et l'optique industrielle
- Construction : boîtier en aluminium CNC, bonne dissipation thermique et blindage EMC ; Conception basée sur la série UCMOS (selon le modèle)
- Alimentation : alimentation par bus USB, câblage simple, adapté à un fonctionnement continu
- Logiciel et écosystème : ToupView/ToupLite inclus ; SDK pour Windows/Linux/macOS/Android (compatible avec DirectShow/TWAIN)
- Applications typiques : champ clair, champ sombre, démonstration de fluorescence en faible luminosité, observation de routine de matériaux et d’échantillons biologiques, imagerie générale de laboratoire
Modèles de produits
UA | C-Mount USB2.0 | Cache intégré pour un transfert stable | Moteur couleur ultra fin | 1,3–16 MP
| Modèle | Capteur/taille | Résolution | Taille de pixel | Type d'obturateur | Cadence d'images | Interface de données | Type couleur | Action |
|---|---|---|---|---|---|---|---|---|
| UA1600CA |
MN34120(C)
1/2" (7.74 mm) | 6.18 mm × 4.66 mm
|
16 MP (4632×3488) | 1.335 µm × 1.335 µm | Obturateur roulant |
2 fps @ 4632×3488
8 fps @ 2320×1740
11 fps @ 1536×1160
|
USB2.0 | Couleur | Voir les détails |
| UA1200CA |
IMX577(C)
1/2" (7.59 mm) | 5.95 mm × 4.71 mm
|
12 MP (3840×3040) | 1.55 µm × 1.55 µm | Obturateur roulant |
3 fps @ 3840×3040
11 fps @ 1920×1516
47 fps @ 960×758
|
USB2.0 | Couleur | Voir les détails |
| UA1000CA |
IMX577(C)
1/2.5" (7.00 mm) | 5.56 mm × 4.26 mm
|
10 MP (3584×2748) | 1.55 µm × 1.55 µm | Obturateur roulant |
3.3 fps @ 3584×2748
12 fps @ 1792×1374
53 fps @ 896×684
|
USB2.0 | Couleur | Voir les détails |
| UA630CA |
IMX178(C)
1/1.8" (8.86 mm) | 7.37 mm × 4.92 mm
|
6.3 MP (3072×2048) | 2.4 µm × 2.4 µm | Obturateur roulant |
5 fps @ 3072×2048
20 fps @ 1536×1024
|
USB2.0 | Couleur | Voir les détails |
| UA630MA |
IMX178(M)
1/1.8" (8.86 mm) | 7.37 mm × 4.92 mm
|
6.3 MP (3072×2048) | 2.4 µm × 2.4 µm | Obturateur roulant |
5 fps @ 3072×2048
20 fps @ 1536×1024
|
USB2.0 |
|
Voir les détails |
| UA510CA |
AR0521(C)
1/2.5" (7.13 mm) | 5.70 mm × 4.28 mm
|
5.1 MP (2592×1944) | 2.2 µm × 2.2 µm | Obturateur roulant |
7.0 fps @ 2592×1944
27.7 fps @ 1296×972
100.5 fps @ 648×486
|
USB2.0 | Couleur | Voir les détails |
| UA410CA |
IMX347(C)
1/1.8" (8.96 mm) | 7.795 mm × 4.408 mm
|
4.1 MP (2688×1536) | 2.9 µm × 2.9 µm | Obturateur roulant |
8.5 fps @ 2688×1536
11.5 fps @ 2048×1536
15 fps @ 1536×1536
34 fps @ 1344×768
|
USB2.0 | Couleur | Voir les détails |
| UA410CB |
IMX664(C)
1/1.8" (8.96 mm) | 7.795 mm × 4.408 mm
|
4.1 MP (2688×1520) | 2.9 µm × 2.9 µm | Obturateur roulant |
8.5 fps @ 2688×1520
34 fps @ 1344×760
|
USB2.0 | Couleur | Voir les détails |
| UA310CB |
IMX123(C)
1/2.5" (6.40 mm) | 5.12 mm × 3.84 mm
|
3.1 MP (2048×1536) | 2.5 µm × 2.5 µm | Obturateur roulant |
11.5 fps @ 2048×1536
29.5 fps @ 1024×768
|
USB2.0 | Couleur | Voir les détails |
| UA130CA |
SC1235(C)
1/2.5" (6.00 mm) | 4.80 mm × 3.60 mm
|
1.23 MP (1280×960) | 3.75 µm × 3.75 µm | Obturateur roulant |
25 fps @ 1280×960
25 fps @ 1280×720
|
USB2.0 | Couleur | Voir les détails |
Liste de colisage #
Contenu standard et détails d'emballage des caméras CMOS USB 2.0 C-Mount de la série UA
Contenu standard
- Dimensions du carton d'expédition : L: 52 cm W: 32 cm H: 33 cm (20 pièces, 12–17 kg/carton)
- Boîte individuelle : L: 15 cm W: 15 cm H: 10 cm (0.5–0.55 kg/boîte)
- Une caméra de la série UA
- Câble de données USB 2.0 haute vitesse, connecteur A vers connecteur B, plaqué or / 2.0 m
- CD (Pilotes et application, Ø12 cm)
Pièces optionnelles
- Adaptateurs de tube oculaire focalisables
Tube oculaire Dia. 23.2 mm vers C-Mount : 108001/AMA037, 108002/AMA050, 108003/AMA075
Tube oculaire Dia. 31.75 mm vers C-Mount : 108008/ATA037, 108009/ATA050, 108010/ATA075 - Adaptateurs de tube oculaire fixes
Tube oculaire Dia. 23.2 mm vers C-Mount : 108005/FMA037, 108006/FMA050, 108007/FMA075
Tube oculaire Dia. 31.75 mm vers C-Mount : 108011/FTA037, 108012/FTA050, 108013/FTA075 - 108015 (bague Dia. 23.2 mm vers 30.0 mm) – bague d'adaptation pour tube oculaire de 30 mm de diamètre
- 108016 (bague Dia. 23.2 mm vers 30.5 mm) – bague d'adaptation pour tube oculaire de 30.5 mm de diamètre
- 108017 (bague Dia. 23.2 mm vers 31.75 mm) – bague d'adaptation pour tube oculaire de 31.75 mm de diamètre
- Échelle micrométrique
106011/TS-M1 (X = 0.01 mm/100 Div.)
106012/TS-M2 (X,Y = 0.01 mm/100 Div.)
106013/TS-M7 (X = 0.01 mm/100 Div., 0.10 mm/100 Div.)
Dimensions du produit #
Dimensions des caméras CMOS USB 2.0 C-Mount de la série UA
Les caméras de la série UA ont été développées par ToupTek Photonics comme des caméras CMOS USB 2.0 pour microscope haute performance de classe A-Level (USB 2.0 Advanced CMOS). L'interface USB 2.0 avec mémoire tampon dédiée intégrée améliore nettement la vitesse et la stabilité de transmission et garantit une imagerie temps réel fiable. La gamme couvre des résolutions de 1.3 à 16 mégapixels, associe des capteurs CMOS Aptina de haute qualité à une monture C standard et convient à un large éventail d'applications microscopiques.
Fonctions principales
Capteur Aptina haute performance
Haute résolution, forte sensibilité et niveau de bruit exceptionnellement faible
Mémoire tampon dédiée pour transmission haute vitesse
La mémoire tampon intégrée maximise le débit de transfert USB 2.0
Ultra-Fine Color Engine
Restitution précise des couleurs réelles pour des résultats d'image cohérents
SDK multiplateforme
Interfaces multilingues pour une intégration système simple
Aperçu des paramètres de performance
Plage de résolution
1.3–16 Megapixel
Variantes de pixels disponiblesTaille de pixel
1.335–3.75 µm
Observation des détails fins avec une sensibilité élevéePlage de temps d'exposition
0.2–2000 ms
Contrôle flexible de l'expositionProfondeur de bits des données
8 bit
Optimisée pour le traitement d'images microscopiquesDescription détaillée du produit
Technologie de capteur CMOS Aptina haute performance
Les capteurs CMOS Aptina de haute qualité offrent une excellente qualité d'image. Ils associent haute résolution, forte sensibilité et bruit exceptionnellement faible, pour des images claires et riches en détails. L'architecture avancée du capteur fournit des résultats de haute qualité dans diverses conditions d'éclairage et convient parfaitement aux applications microscopiques nécessitant une observation précise des détails.
Transmission haute vitesse stable avec mémoire tampon dédiée
Une mémoire tampon dédiée proche du capteur maximise la vitesse de transmission de l'interface USB 2.0 tout en maintenant une grande sécurité des données. Même avec des images haute résolution, le flux de données reste très stable, évitant efficacement les pertes d'images et de données. En modes haute résolution, plusieurs images par seconde sont atteintes ; avec le recadrage ROI, la cadence augmente nettement pour répondre aux besoins d'affichage en temps réel.
Ultra-Fine Color Engine précis
L'Ultra-Fine Color Engine exclusif utilise des algorithmes avancés pour restituer précisément les couleurs réelles et maintenir une forte cohérence colorimétrique. Même les nuances les plus subtiles sont clairement différenciées, ce qui augmente la valeur scientifique de l'observation. La caméra convient donc particulièrement aux applications comme la pathologie ou l'analyse des matériaux, où la précision des couleurs est indispensable.
Compatibilité complète avec SDK multiplateforme
Le colis comprend les logiciels professionnels de vidéo et d'image ToupView et ToupLite. Le SDK prend en charge Windows, Linux, macOS et Android, et fournit des interfaces comme C/C++, C#/VB.NET, Python, Java, DirectShow et TWAIN. Cela facilite le développement ultérieur et l'intégration rapide dans les systèmes existants. Le logiciel est compatible avec les architectures CPU actuelles et plus anciennes, et reste simple à installer et à utiliser.
Conception robuste de qualité industrielle
Le boîtier monobloc en aluminium usiné CNC offre une excellente dissipation thermique et garantit des températures stables en fonctionnement continu. L'absence totale de pièces mobiles évite les vibrations même lors d'utilisations prolongées, tout en maintenant une qualité d'image constante. Le boîtier métallique robuste protège efficacement contre les chocs et les interférences électromagnétiques, ce qui le rend adapté aux environnements exigeants.
Applications
Exemples typiques d'utilisation de la série UA dans différents domaines d'imagerie microscopique
Avantages clés de la série UA
Mémoire tampon dédiée
Stabilité de transmission maximale
Capteur Aptina
Faible bruit et grande netteté
Fidélité des couleurs
Ultra-Fine Color Engine
Boîtier monobloc
Conception en aluminium usiné CNC
SDK multiplateforme
Support de développement multilingue
Large compatibilité
Fonctionne avec les systèmes actuels et plus anciens
Large gamme de modèles
1.3–16 Megapixel
Stable et fiable
Fonctionnement continu sans vibration
