Spécifications VisionCore156A
Plateforme Android, interfaces, affichage, fonctions, environnement et emballage du terminal d’imagerie VisionCore156A 15,6 pouces.
Spécifications du modèle
| Code de commande | VisionCore156A |
| Système d’exploitation | Android 12 |
| Processeur | RK3588 |
| Mémoire | 8 GB LPDDR4X |
| Stockage | 128 GB EMMC |
| Taille d’écran | 15,6 pouces |
| Résolution | 1920×1080 |

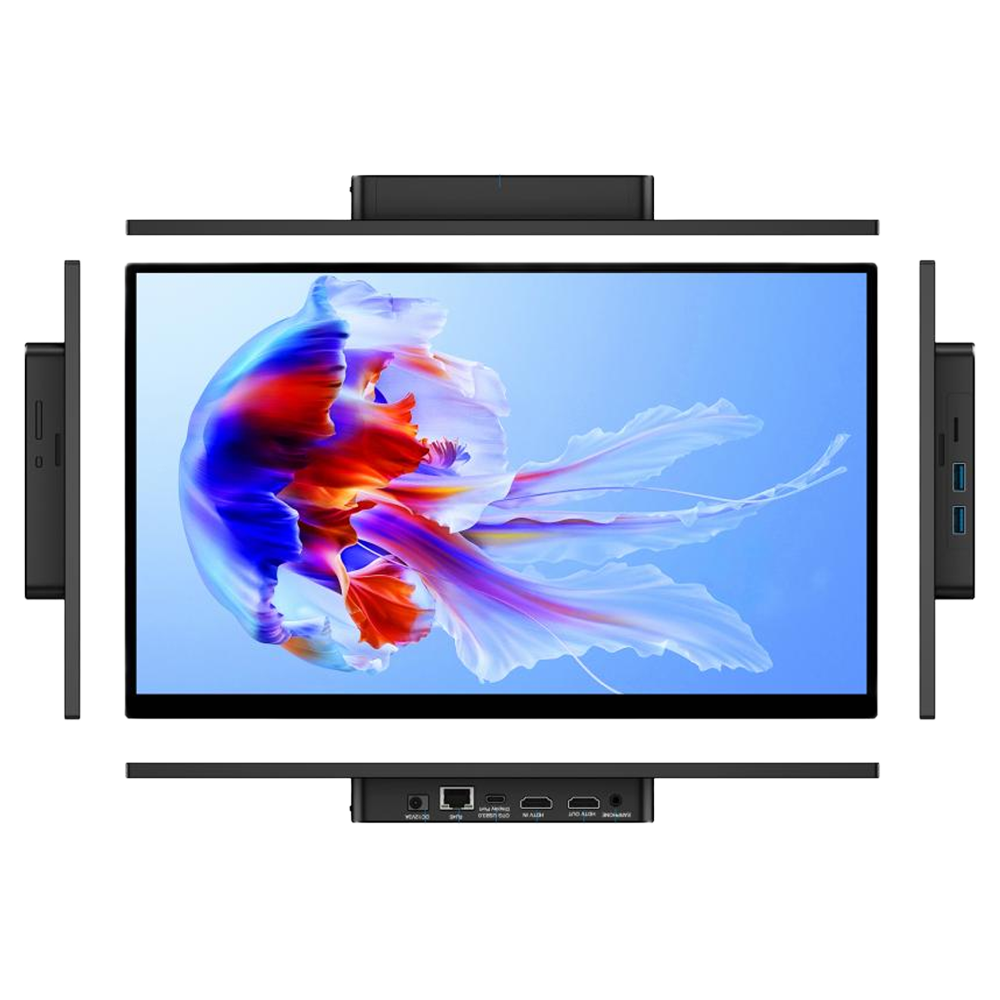

Spécifications d’interface
| Alimentation | DC 12 V / 3 A |
| Entrée vidéo HDMI | HDMI-A 2.0 |
| Sortie vidéo HDMI | HDMI-A 2.0 |
| Réseau | RJ45 1000 Mbps Gigabit Ethernet |
| Type-C | Hôte OTG pour stockage et périphériques USB ; mode périphérique avec sortie vidéo DP |
| USB | 2× ports USB3.0 pour clés USB et périphériques |
| Audio | Prise casque standard 3,5 mm |
| Carte TF | Stockage sur carte TF |
| Touches | 2 touches de volume ; touche d’alimentation pour allumer ou éteindre l’écran et arrêt par appui long |
| Montage VESA | 100×100 / 75×75 mm |
Spécifications d’écran
| Taille d’écran | 15,6 pouces |
| Zone active | 344.16(H) × 193.59(V) mm |
| Résolution | 1920(RGB)×1080, FHD (16:9) |
| Luminosité | 300 cd/m² (typ.) |
| Contraste | 1000:1 (typ.) |
| Taux de rafraîchissement | 60 Hz |
| Couleurs d’écran | 16.7 MP (8-bit) |
| Gamme de couleurs | 72% NTSC (typ.) |
| Temps de réponse | 11/9 (Tr/Td) ms |
| Angle de vision | 89/89/89/89 (typ.) (CR≥10) |
| Dimensions | 357.1(H) × 214.2(V) × 27.5 mm |
| Poids | 1065 g |
Spécifications fonctionnelles et environnementales
| Système d’exploitation | Google Android 12 |
| CPU | 4× Cortex-A76 + 4× Cortex-A55 |
| Fréquence CPU | 2.4 GHz |
| GPU | Mali-G610 |
| Commande tactile | Multi-touch capacitif G+FF |
| Haut-parleur | 8 Ω 1.5 W × 2 |
| Réseau | RJ45 Gigabit Ethernet; WiFi5 2.4G/5G + BT5.0 |
| Alimentation | Entrée DC 12 V / 3 A ; max. 17 W ; veille <0,5 W |
| Température de fonctionnement | 0 °C à 60 °C |
| Température de stockage | -20 °C à 70 °C |
| Humidité de fonctionnement | 10% à 80%, sans condensation |
| Humidité de stockage | 10% à 90%, sans condensation |
Scénarios d’application
Inspection industrielle intelligente
Combine acquisition caméra, affichage local et traitement Android pour l’inspection de production et l’analyse qualité sur site.
Imagerie médicale
Fournit un terminal tactile pour l’observation médicale, la capture d’images et la revue en temps réel.

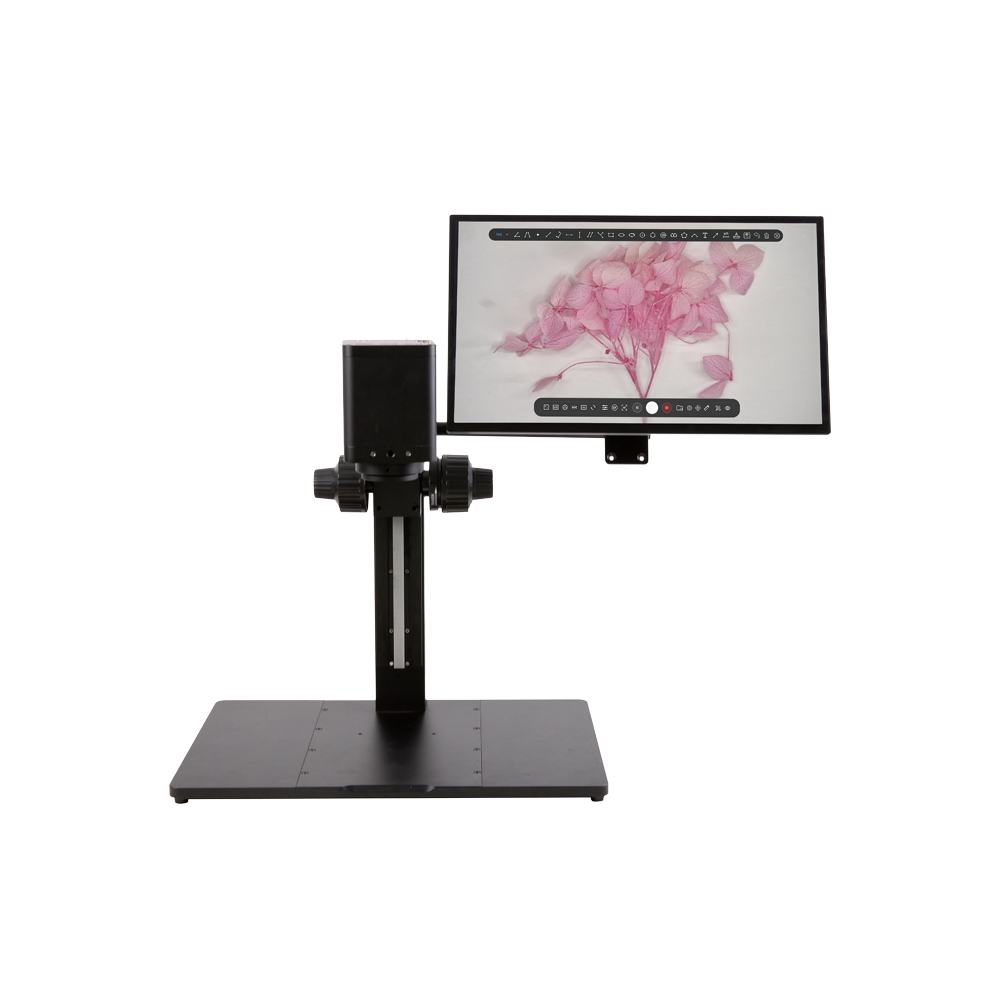

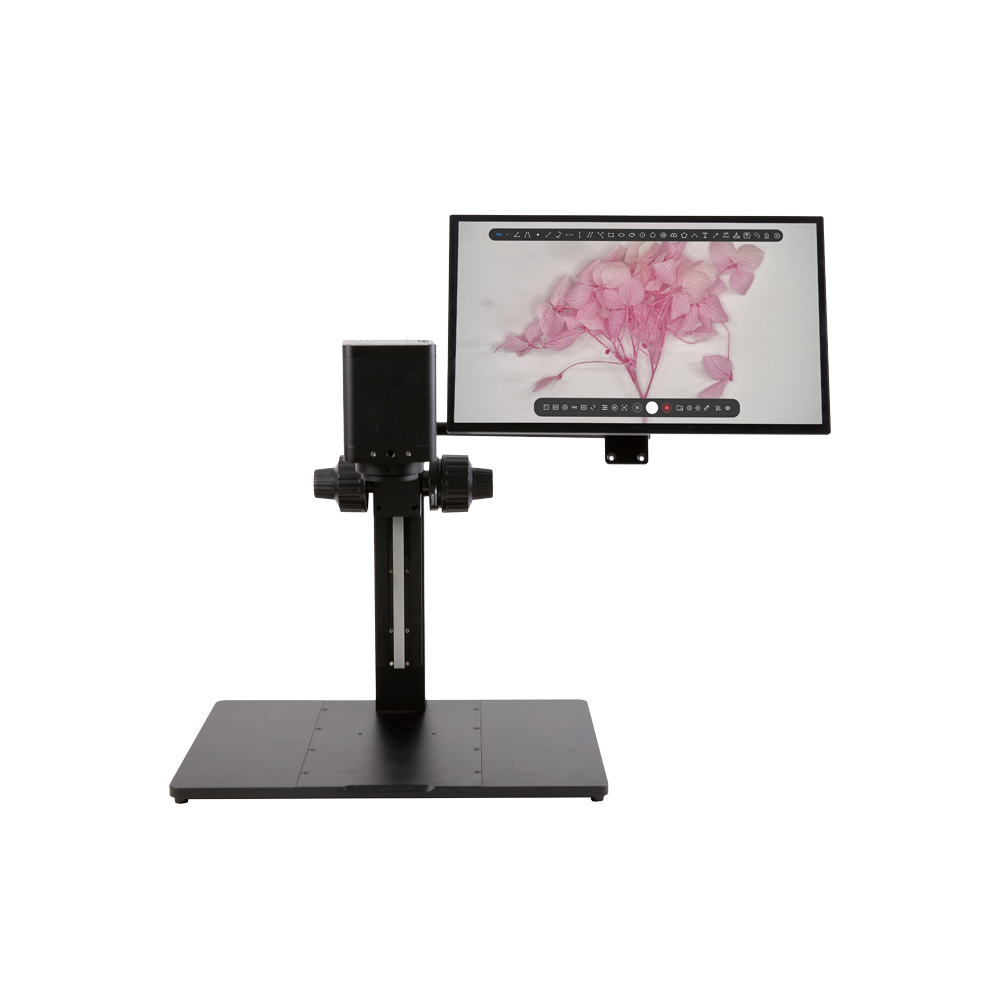

Observation en microscopie biologique
Fonctionne avec des caméras HDMI, USB et réseau pour la prévisualisation, l’acquisition, l’analyse et les démonstrations.

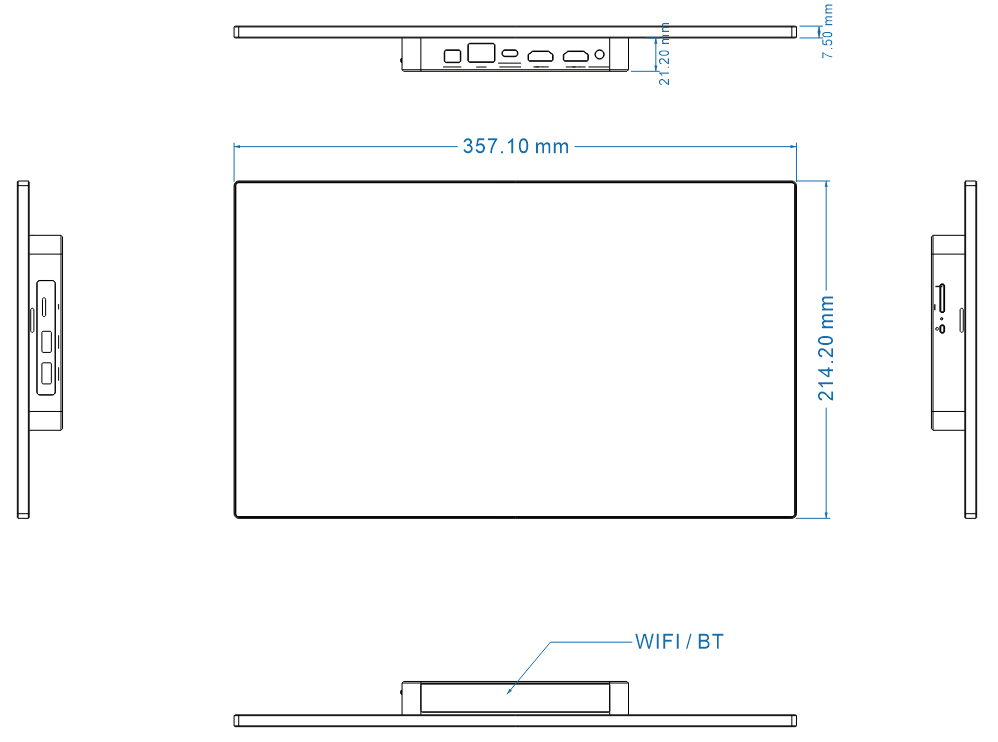

Dimensions du produit

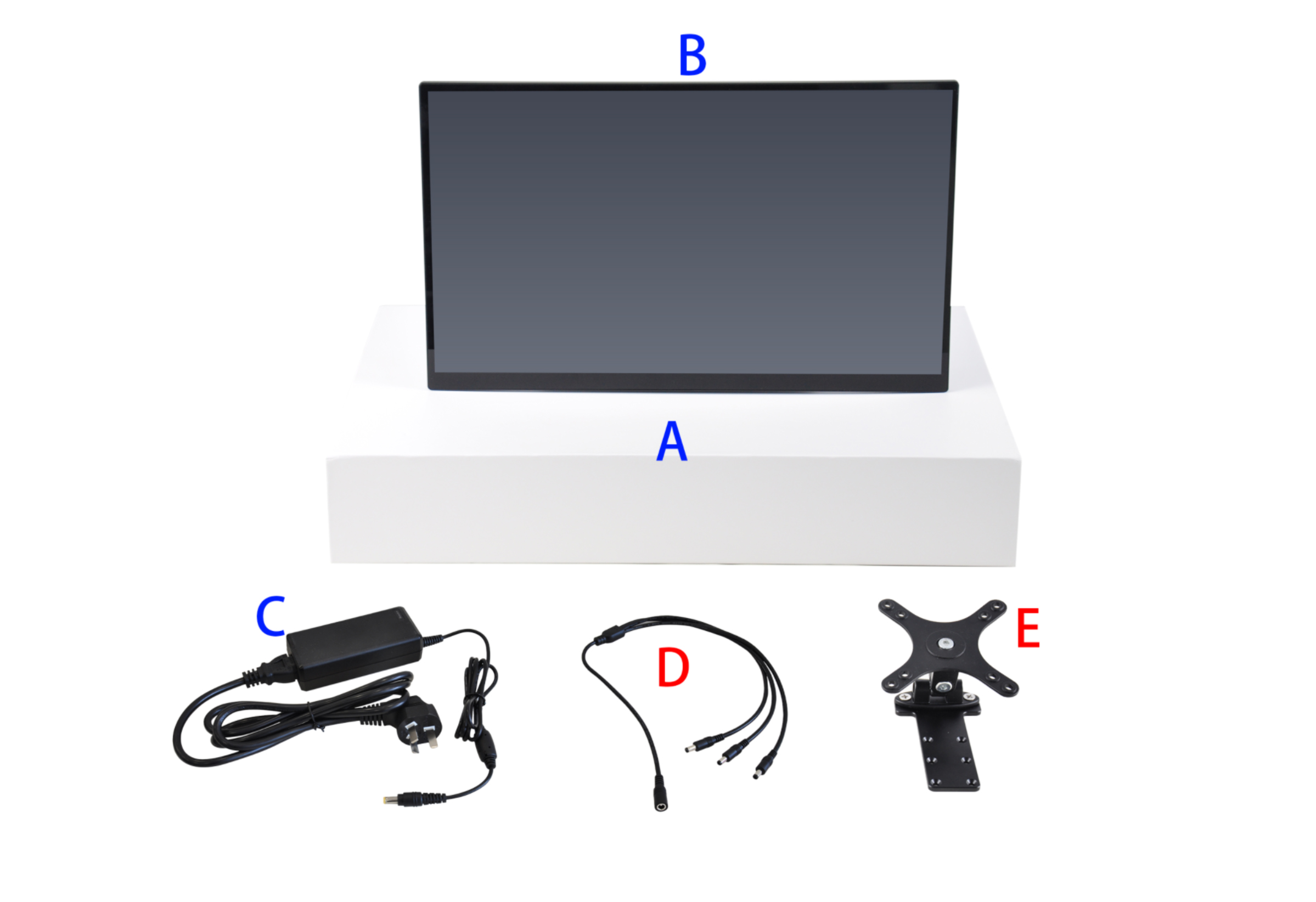

Informations d’emballage
| A | Boîte: L 44,1 cm × l 29,1 cm × H 7,5 cm (1 pièce, 2,1 kg/boîte) |
| B | Tablette tactile VisionCore156A |
| C | Adaptateur secteur: entrée AC 100–240 V 50/60 Hz, sortie DC 12 V / 5 A, avec cordon régional |
| D | Accessoire optionnel: câble d’alimentation 1 vers 3 |
| E | Accessoire optionnel: support adaptateur |
Téléchargements
Téléchargez la fiche technique matérielle VisionCore156A et le guide logiciel Android XCamView. Le guide Android XCamView explique comment connecter les caméras, afficher l’aperçu en direct, contrôler l’acquisition, capturer les images et gérer les fichiers sur les plateformes tactiles Android comme VisionCore156A.
Fiche technique VisionCore156A
Spécifications matérielles, disposition des interfaces, paramètres d’affichage, dimensions et informations d’emballage de la tablette tactile Android VisionCore156A.
Télécharger le PDFGuide utilisateur du logiciel Android XCamView
Guide logiciel pour les plateformes tactiles Android telles que VisionCore156A. Il décrit la connexion des caméras, l’aperçu en direct, le contrôle, l’acquisition d’images et la gestion des fichiers dans Android XCamView; ce n’est pas un manuel matériel de caméra ou d’écran.
