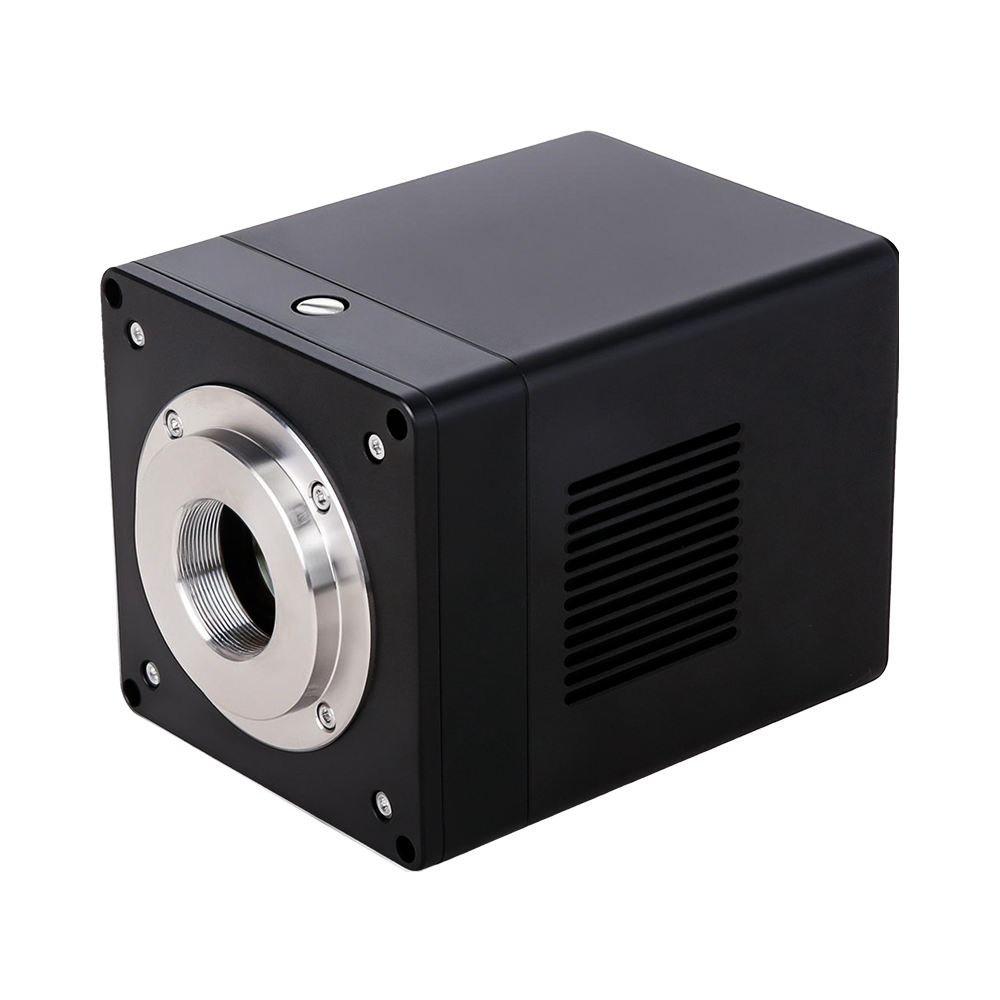

serie SS Cámara científica
Productos
La serie SS se basa en sensores sCMOS de obturador global de alta velocidad de cuadros GSPRINT, que combinan alta resolución con alta velocidad de cuadros, diseñados para inspección industrial, imágenes de alta velocidad y experimentos científicos en escenarios altamente dinámicos. La serie cubre 2–21 MP, tamaño de píxel 4,5 µm, sensibilidad espectral típica 300–1100 nm, reduce la distorsión del movimiento y los efectos de seguimiento. La cámara ofrece enlaces de alta velocidad USB3 y CoaXPress (CXP, según el modelo), búfer de imagen 1 GB integrado y salida de 8/10/12 bits; El ROI/ventanas del hardware y la agrupación 2 × 2 (según el modelo) aumentan la velocidad de fotogramas y el rendimiento. Admite activación libre, software y hardware y sincronización multicámara, adaptada a fuentes de luz externas y plataformas de movimiento. ToupView y SDK para Windows / Linux (C / C++ / C# / Python) para la integración del sistema y su posterior desarrollo. Algunos modelos ofrecen refrigeración TEC para reducir la corriente oscura y mejorar el contraste en exposiciones cortas o con poca luz.
Características principales
- Equipado con sensores de imagen CMOS con obturador global de alta velocidad GSPRINT4521 / 4510 / 4502
- Resolución de 2048×1216 a 5120×4096 (2–21 MP)
- Tamaño de píxel 4,5 µm, diagonal del sensor aprox. 0,67″ – 1,86″ (según el modelo)
- Sensibilidad espectral típica 300–1100 nm, cubre visiblemente hasta NIR
- Velocidad de fotogramas completa de hasta varios cientos de fps, ROI por hardware/ventaneo para aumentar aún más la velocidad de fotogramas
- Admite 2×2 agrupaciones (dependiente del modelo), equilibrio entre sensibilidad/resolución/velocidad de imagen
- USB3 y CoaXPress (CXP) interfaces de alta velocidad (dependiente del modelo) para adquisición de datos de gran ancho de banda
- Búfer de imagen integrado de 1 GB para una salida estable a alta velocidad y en ráfagas
- El búfer integrado de 1 GB mantiene la transmisión estable en flujos de datos de alta velocidad
- Modos de disparo: modo libre, disparador de software, disparador de hardware externo; admite sincronización de hora en múltiples dispositivos
- Amplia I/O (según modelo): entrada ópticamente aislada/salidas y GPIO programable, fácil conexión a líneas de producción/equipos de laboratorio
- Modelo de refrigeración TEC opcional: ΔT típico ≈ 40 °C en condiciones ambientales, lo que reduce la corriente oscura y el ruido térmico
- Alimentación mediante adaptador de 19 V, potencia total < 25 W (según modelo)
- Entorno: −30–60 °C, 20–80 % RH (sin condensación, depende del modelo)
- Windows/Linux SDK (C/C++/C#/Python) disponible, compatible con ToupView/CLView
- Admite actualizaciones de firmware de campo, compatible con CE / FCC / RoHS según el modelo
- Admite actualización de firmware in situ, cumple con CE/FCC/RoHS (según el modelo)
Modelos de productos
GSPRINT sCMOS (obturador global) de alta velocidad | 2–21 MP, 4,5 µm, cientos de fps, USB3 / CoaXPress, para imágenes industriales y científicas de alta velocidad
| Modelo | Sensor/tamaño | Resolución | Tamaño de píxel | Tipo de obturador | Velocidad de fotogramas | Interfaz de datos | Rango dinámico | Acción |
|---|---|---|---|---|---|---|---|---|
| SS21MPA-U3-CXP |
GSPRINT4521-AVC (sCMOS)
1.8" (29.51 mm) | 23.04 mm × 18.432 mm
|
21.0 MP (5120×4096) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 5120×4096
TBD @ 2560×2048
|
USB3.0/CXP |
-
|
Ver detalles |
| SS21MMA-U3-CXP |
GSPRINT4521-AVM (sCMOS)
1.8" (29.51 mm) | 23.04 mm × 18.432 mm
|
21.0 MP (5120×4096) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 5120×4096
TBD @ 2560×2048
|
USB3.0/CXP |
-
|
Ver detalles |
| SS10MPA-U3-CXP |
GSPRINT4510-AVC (sCMOS)
4/3" (22.93 mm) | 20.736 mm × 9.792 mm
|
10.0 MP (4608×2176) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 4608×2176
TBD @ 2304×1088
|
USB3.0/CXP |
-
|
Ver detalles |
| SS10MMA-U3-CXP |
GSPRINT4510-AVM (sCMOS)
4/3" (22.93 mm) | 20.736 mm × 9.792 mm
|
10.0 MP (4608×2176) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 4608×2176
TBD @ 2304×1088
|
USB3.0/CXP |
-
|
Ver detalles |
| SS02MPA-U3-CXP |
GSPRINT4502-AVC (sCMOS)
2/3" (10.71 mm) | 9.21 mm × 5.47 mm
|
2.5 MP (2048×1216) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 2048×1216
TBD @ 1024×608
|
USB3.0/CXP |
-
|
Ver detalles |
| SS02MMA-U3-CXP |
GSPRINT4502-AVM (sCMOS)
2/3" (10.71 mm) | 9.21 mm × 5.47 mm
|
2.5 MP (2048×1216) | 4.5 µm × 4.5 µm | Obturador global |
TBD @ 2048×1216
TBD @ 1024×608
|
USB3.0/CXP |
-
|
Ver detalles |
Preguntas frecuentes
Conozca más sobre las cámaras CMOS científicas.
- Ruido de lectura muy bajo: sCMOS alcanza valores cercanos a 1 e⁻, superando claramente a los CCD clásicos.
- Alta velocidad de fotogramas: la arquitectura de lectura paralela admite hasta 100 fps o más.
- Amplio rango dinámico: las zonas claras y oscuras se capturan al mismo tiempo, con un rango dinámico de cinco dígitos.
- Gran campo de visión con alta resolución: ideal para aplicaciones que necesitan áreas de imagen amplias con detalles finos.
EMCCD es más adecuada para señales extremadamente débiles o exposiciones muy largas.
sCMOS ofrece una relación precio-rendimiento más atractiva cuando se necesitan alta resolución, alta velocidad de fotogramas y bajo ruido.
Descripción detallada del producto
Arquitectura del sensor sCMOS
Cada píxel incorpora su propio amplificador y un ADC de columna, lo que permite lectura paralela a alta velocidad y con elevada relación señal-ruido. Dos canales de ganancia y ADC dobles amplían aún más el rango dinámico y la sensibilidad.
Bajo ruido y amplio rango dinámico
Los sistemas sCMOS típicos ofrecen ruido de lectura inferior a 2 e⁻ (a 30 fps) y alcanzan rangos dinámicos de hasta 50.000:1, claramente superiores a los CCD clásicos.
Lectura rápida y aplicaciones versátiles
La arquitectura de lectura paralela permite velocidades superiores a 100 fps y hace que estas cámaras sean adecuadas para procesos rápidos como movimiento celular, vida media de fluorescencia o dinámica de plasma.
Rendimiento con poca luz
Los sensores sCMOS retroiluminados alcanzan eficiencias cuánticas superiores al 95 % y ofrecen buen rendimiento desde UV hasta infrarrojo cercano. Combinan bajo ruido de patrón fijo con refrigeración hasta –30 °C, ideales para astronomía y otras aplicaciones de baja luz.
Campos de aplicación y valor del sistema
Las cámaras sCMOS destacan en microscopía de fluorescencia, imagen astronómica, experimentos con átomos fríos, rayos X, inspección de materiales y microscopía industrial por su sensibilidad, precisión y adaptabilidad.
Campos de uso principales
Ejemplos de aplicación de cámaras sCMOS científicas en diferentes áreas
Resumen de las ventajas de sCMOS
- Ruido de lectura <2 e⁻
- Alta velocidad de fotogramas (>100 fps)
- Amplio rango dinámico (50.000:1)
- Alta eficiencia cuántica (>95 %)
- Gran campo de visión con alta resolución
- Rendimiento de refrigeración hasta –30 °C
- Arquitectura de lectura paralela
- Uso versátil en investigación
