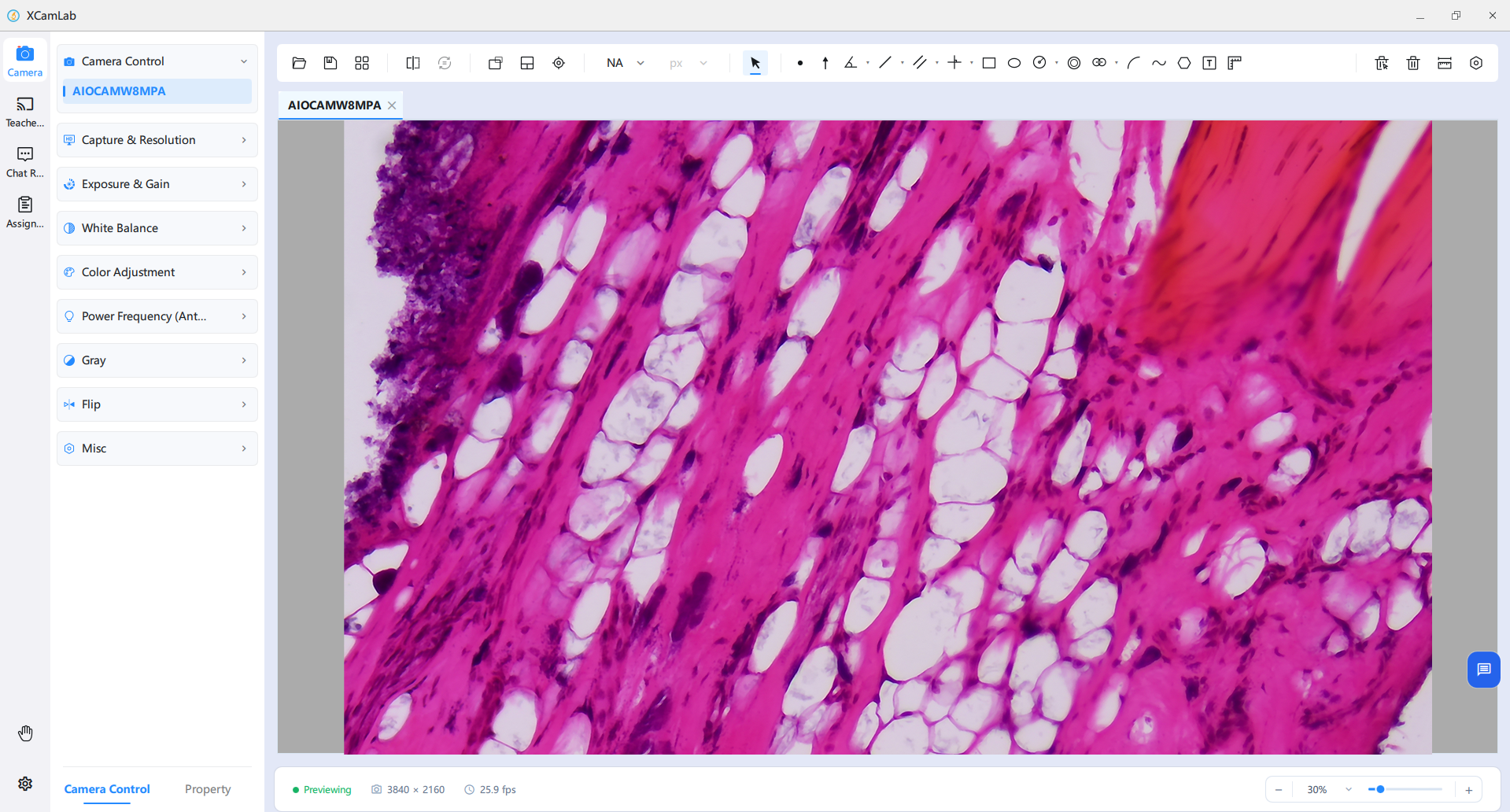

AIOCAMW
AIOCAMW intègre Windows et une caméra à capteur Sony, réduisant l’encombrement et simplifiant le déploiement.
Système d’enseignement de microscopie sans fil XCamLab
Présentation du produit
XCamLab est conçu pour l’enseignement interactif, les travaux pratiques de microscopie et la gestion des équipements de laboratoire et de salle informatique. Il s’adresse aux cours de physique, chimie et biologie, aux laboratoires de microscopie et aux salles informatiques multimédias des écoles, établissements secondaires, professionnels et universitaires.
Caractéristiques
- Acquisition, annotation et diffusion synchronisée en temps réel des images d’expériences microscopiques
- Diffusion d’écran, mise en noir de l’écran et commande d’alimentation à distance pour la gestion de classe
- Échange en temps réel de textes, fichiers et images entre enseignants et élèves
- Étalonnage et mesure d’images pour enregistrer et analyser les données expérimentales
- Fonctionnement en réseau avec ordinateurs, tablettes, caméras de microscopie et terminaux élèves
- Suivi des présences, distribution des devoirs et collecte des travaux

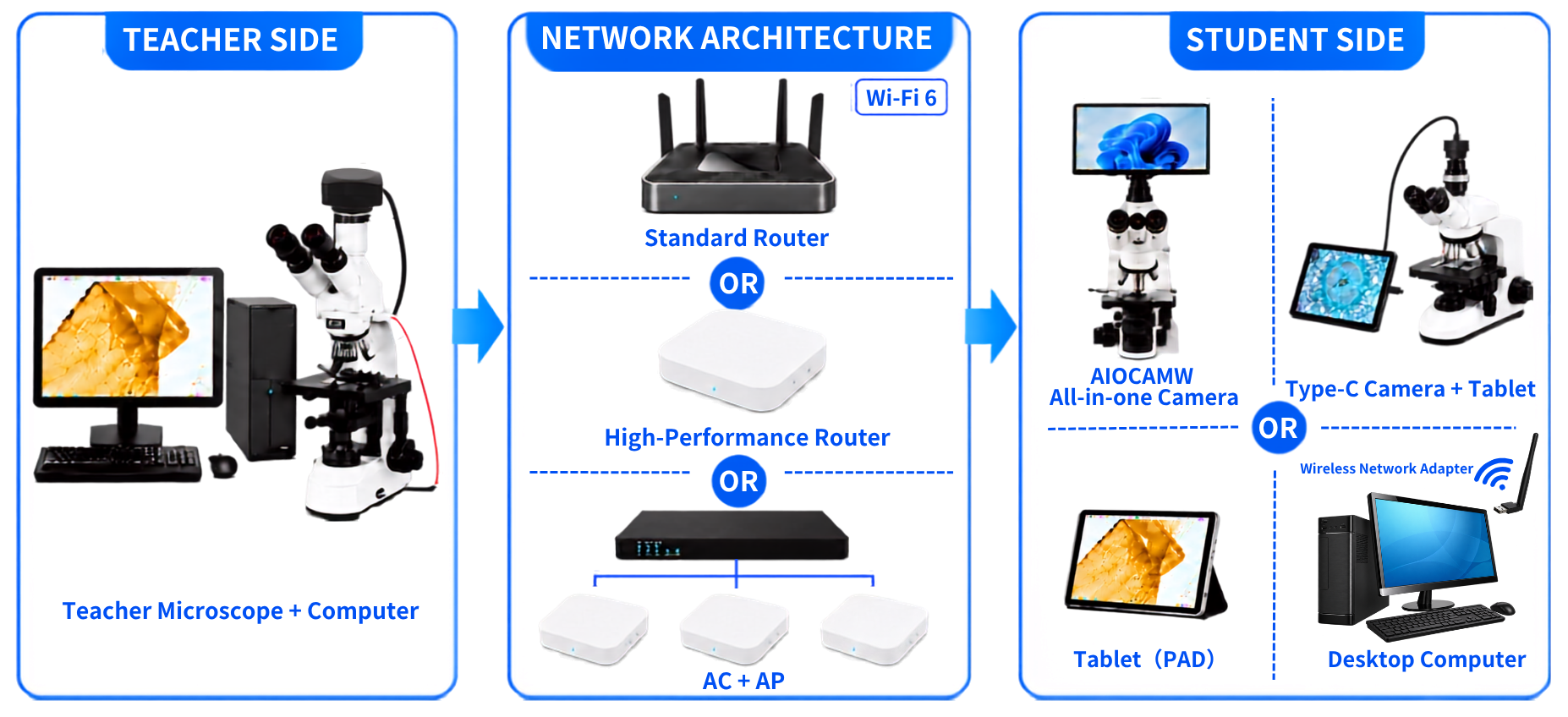

Présentation de la plateforme matérielle
Cette plateforme matérielle est conçue pour exécuter le logiciel de microscopie interactive XCamLab dans le cadre d’un enseignement basé sur un réseau sans fil. Sa configuration comprend la configuration du poste enseignant, l’architecture réseau et la configuration des terminaux élèves.
Configuration des élèves
Terminaux élèves
Les terminaux élèves peuvent utiliser des systèmes tout-en-un AIOCAMW, des tablettes reliées à des caméras Type-C ou des ordinateurs de bureau Windows. Les appareils mobiles peuvent également scanner le code QR fourni par l’enseignant pour rejoindre la classe Web.
Tablette Android
Une tablette associée à une caméra Type-C compacte de ToupTek peut réduire le coût global de mise en place des terminaux élèves et s’adapter à différents environnements d’enseignement.
UCAM : connexion directe à la tablette par USB Type-C.
WUCAM8MPA : connexion Type-C filaire obligatoire ; le Wi-Fi intégré n’est pas compatible.
CXCAM : connexion USB Video filaire obligatoire.

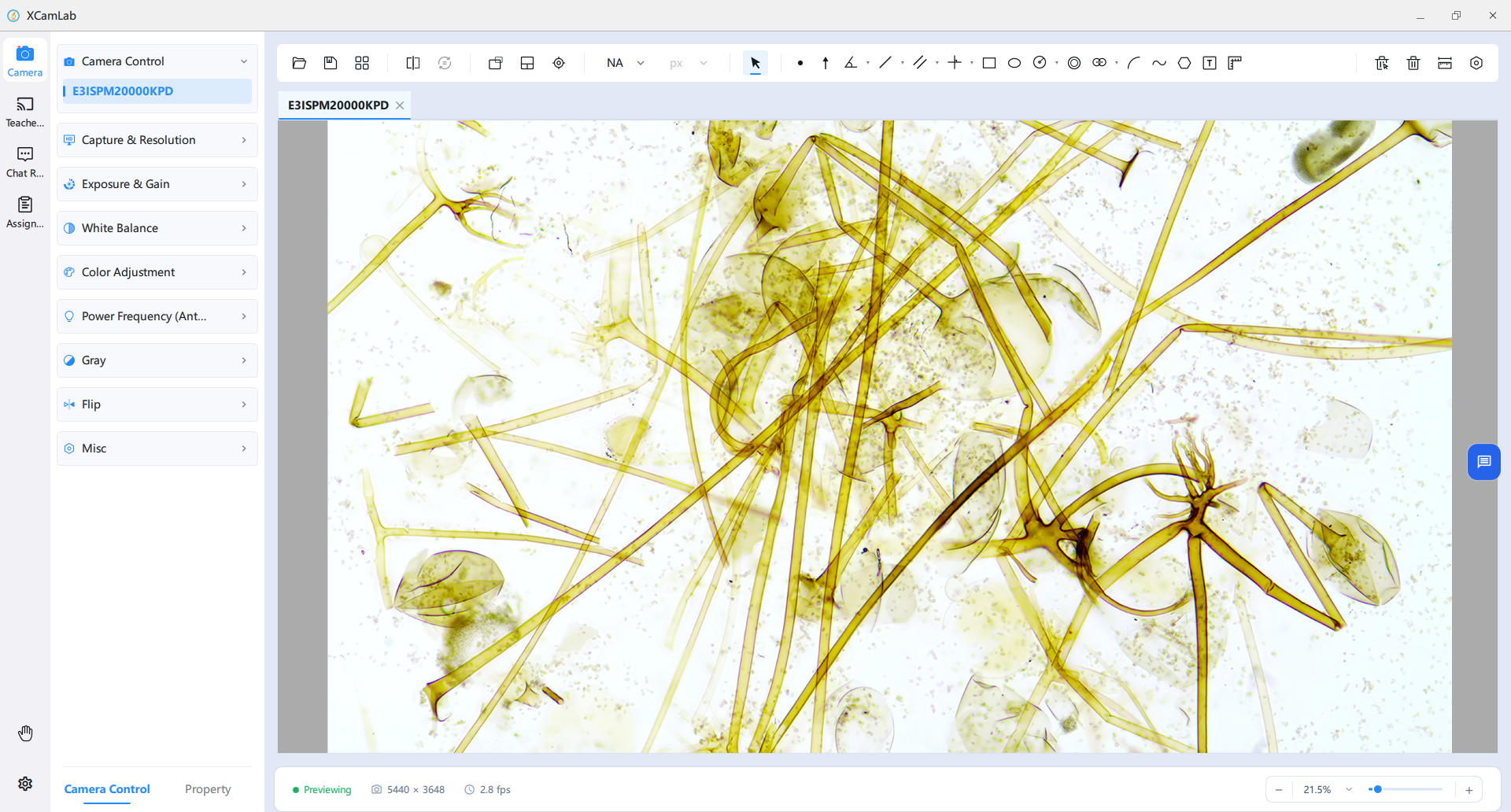

Ordinateur de bureau Windows
Cette configuration utilise les ordinateurs de bureau Windows existants de la salle informatique. Une carte Wi-Fi intégrée ou ajoutée permet de relier chaque poste au réseau de la classe. Cette installation stable convient à un enseignement pratique fixe et durable, tandis que l’équipement d’imagerie microscopique des élèves peut être choisi selon les besoins.

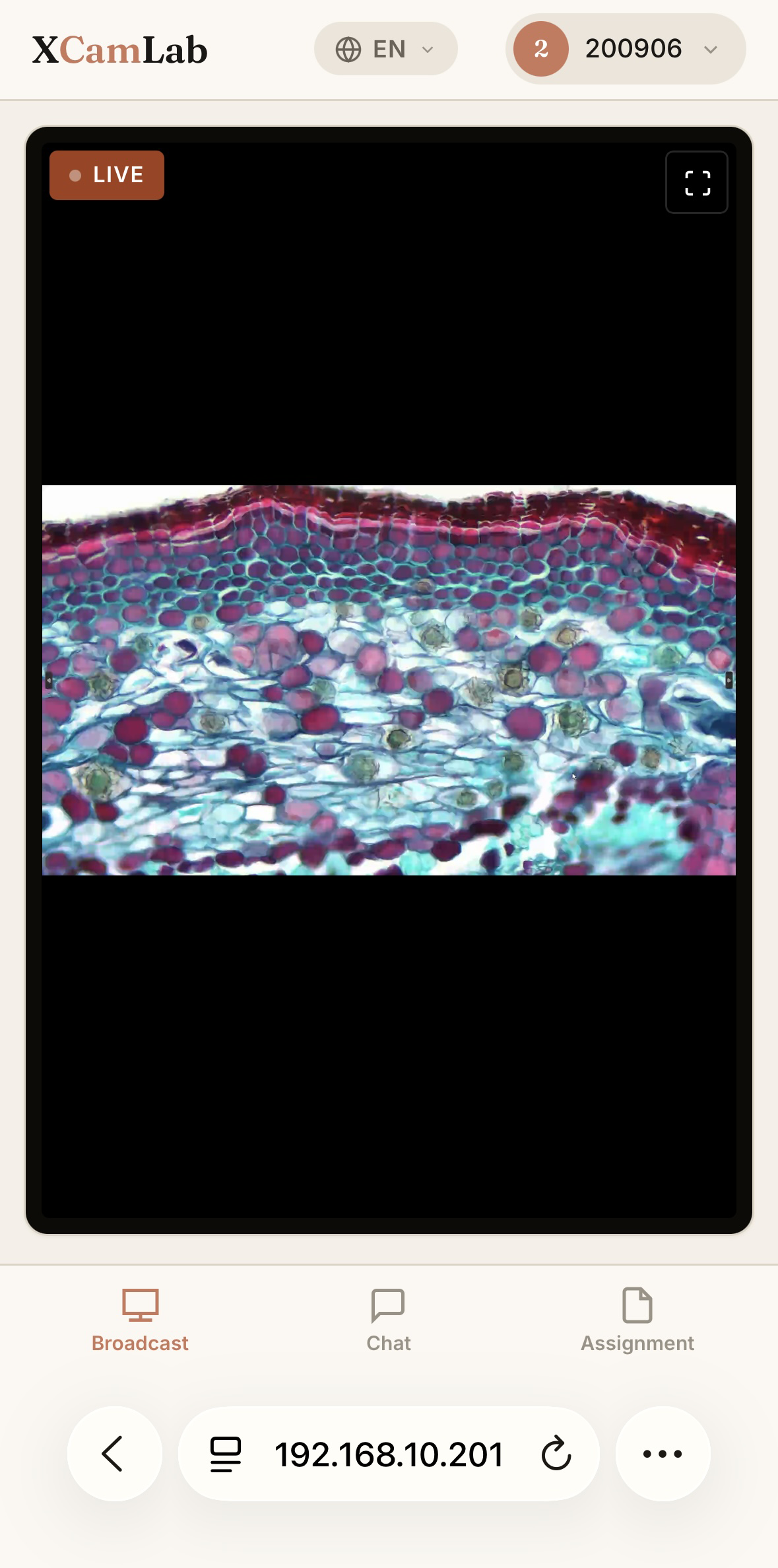

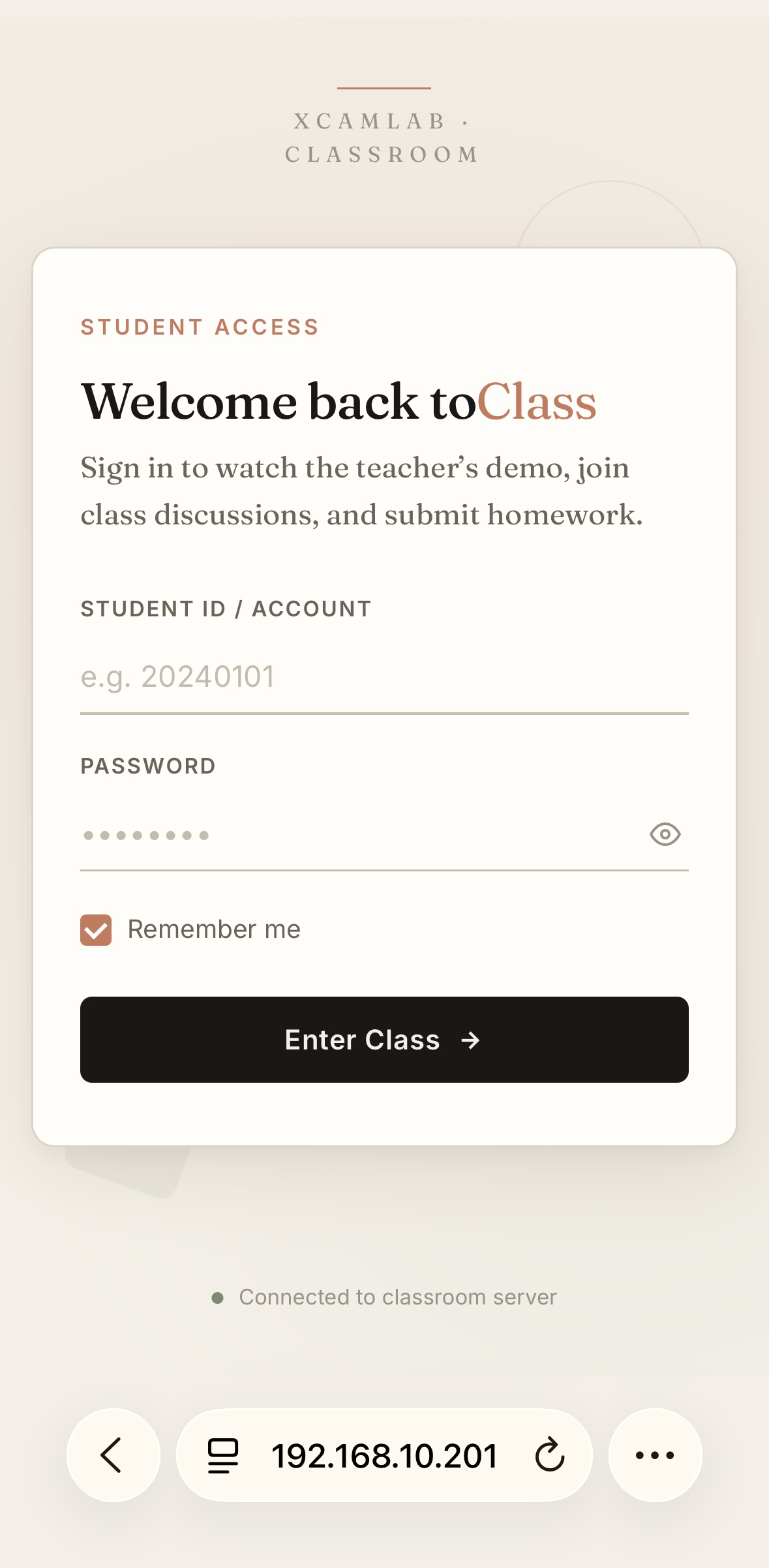

Accès par navigateur
Les appareils mobiles peuvent rejoindre la classe Web pour les diffusions, la messagerie et les devoirs. La version Web ne prend pas en charge les fonctions de caméra.
Plateforme matérielle
Configuration du réseau sans fil
Le réseau sans fil repose sur une architecture de routeur Wi-Fi 6. Une sélection par niveaux tient compte du nombre de terminaux connectés et des besoins simultanés en bande passante afin d’équilibrer le coût de déploiement et la stabilité du système. Les trois configurations suivantes sont définies selon leurs performances.
Configuration standard
Jusqu’à 30 terminaux
Cette configuration simple et économique prend en charge la transmission de base d’images microscopiques et l’enseignement interactif dans les petites classes. Une capacité de traitement simultané limitée peut provoquer des goulots d’étranglement lorsque plusieurs flux à haut débit sont transmis simultanément.
Configuration haute performance
Jusqu’à 50 terminaux
Grâce à une capacité d’accès simultané et à un débit plus élevés, cette configuration convient aux salles moyennes à grandes et assure une transmission stable d’images microscopiques de haute qualité vers plusieurs terminaux.
Configuration réseau AC + AP de niveau entreprise
Plus de 50 terminaux ou plusieurs salles de classe
Utilise un contrôleur d’accès et des points d’accès distribués pour un déploiement multi-salles ou à forte densité.
Fonctions du logiciel

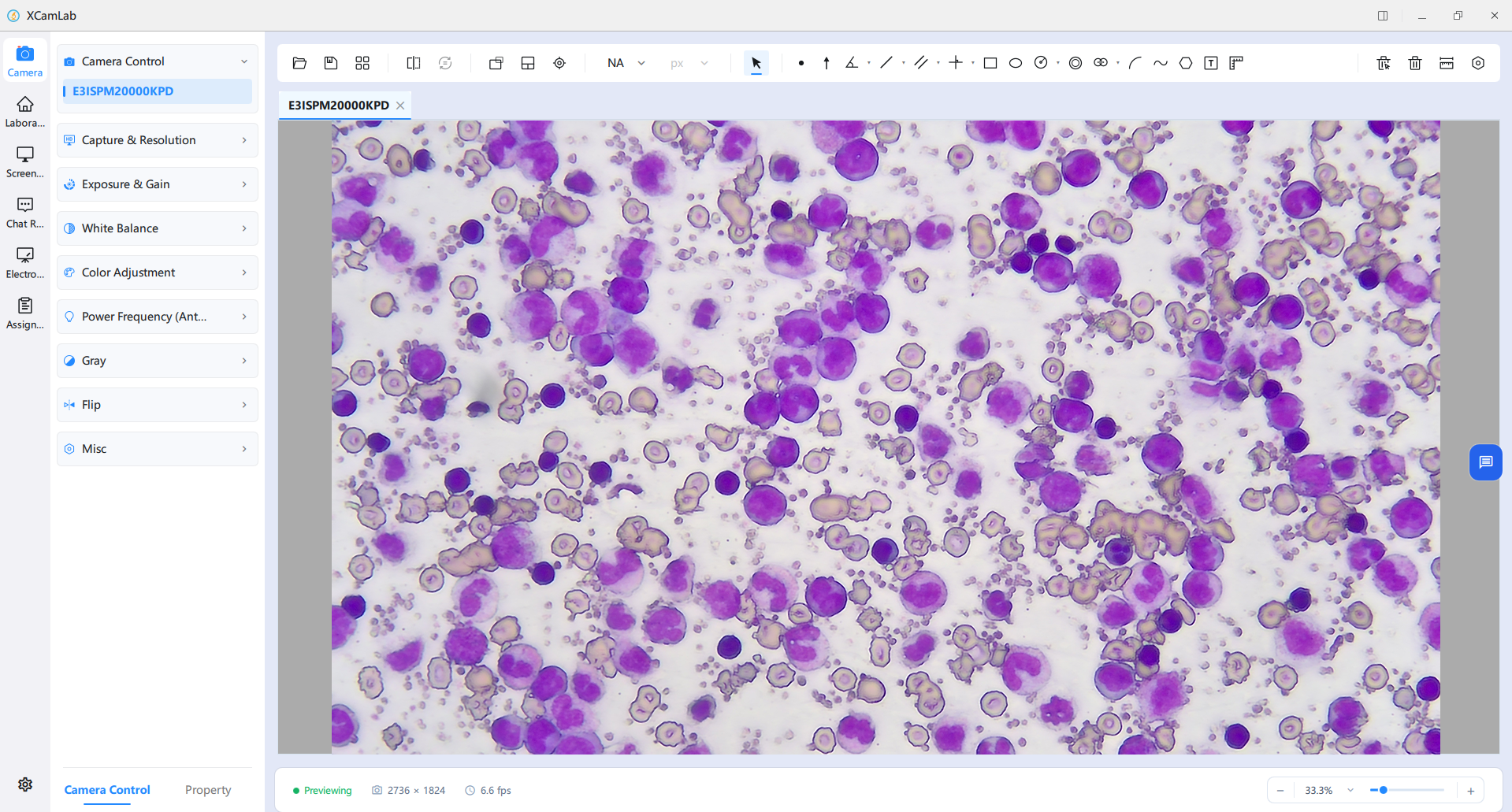

Contrôle de la caméra
- Prend en charge toutes les caméras de microscopie développées par ToupTek, tous types d’interfaces confondus, notamment UCAM et CXCAM.
- Fournit des outils de mesure pour l’analyse microscopique quantitative et l’acquisition de données expérimentales.
- Inclut le seuillage, le filtrage, les niveaux, l’histogramme, le réglage gamma et les modèles colorimétriques.
- Fusionne les zones nettes d’une séquence sur l’axe Z afin de produire une image à profondeur de champ étendue.
- Fonctionne avec les platines motorisées ToupTek pour l’acquisition automatisée et l’assemblage d’images grand champ.
- Prend en charge des modèles d’IA entraînés par le client pour la détection et la segmentation, notamment le comptage cellulaire et l’inspection de défauts.
Fonctions du logiciel

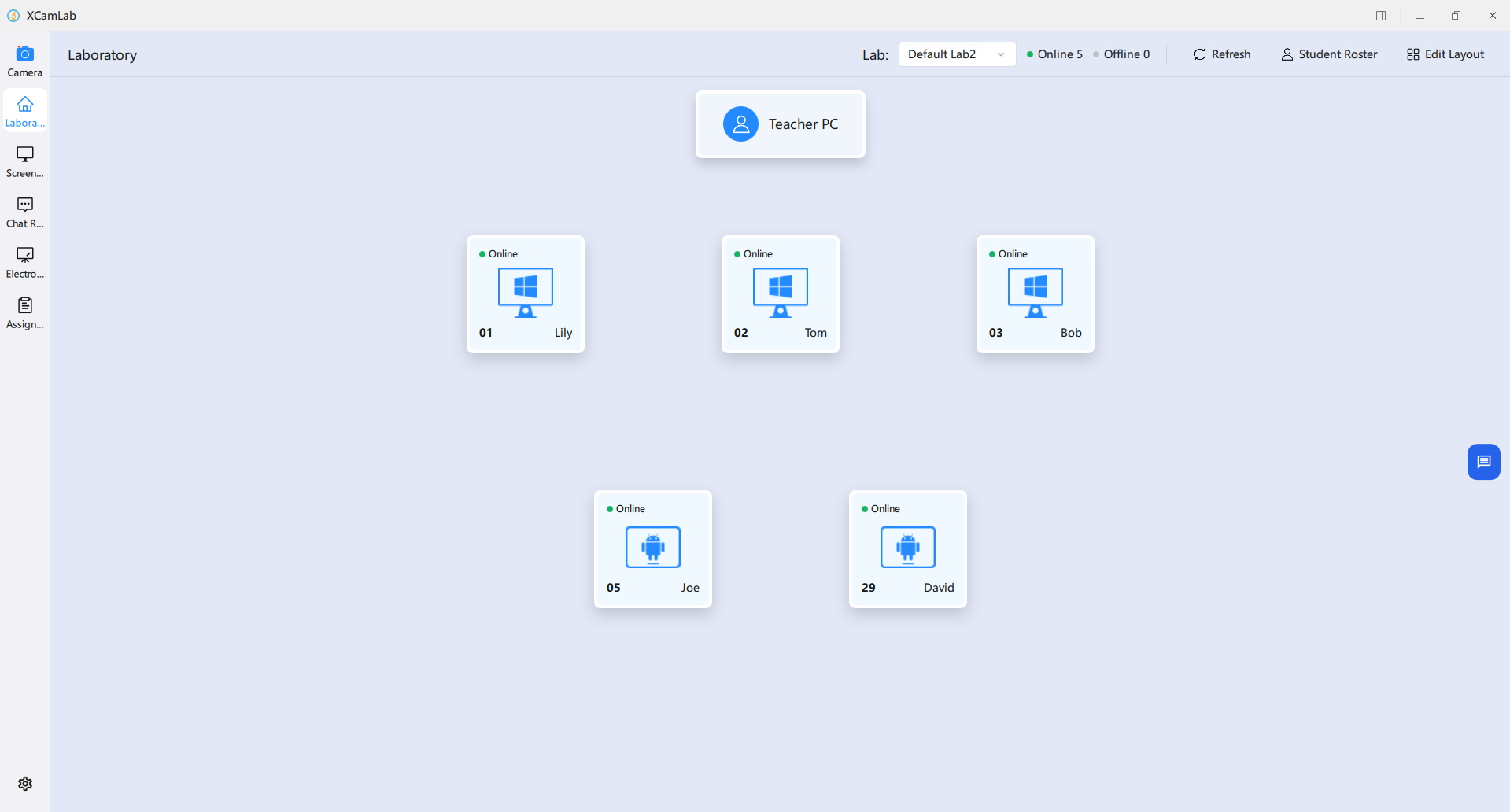

Laboratoire
L’interface du laboratoire permet de changer de salle informatique et de consulter les statistiques d’état. Les appareils en ligne et hors ligne sont comptabilisés en temps réel pour aider les enseignants à suivre rapidement l’état des terminaux élèves.
Laboratoire
Les places sont disposées en grille. Il est possible de personnaliser le nombre de lignes, de colonnes et d’appareils, d’ajouter ou de retirer des places et d’ajuster la disposition.

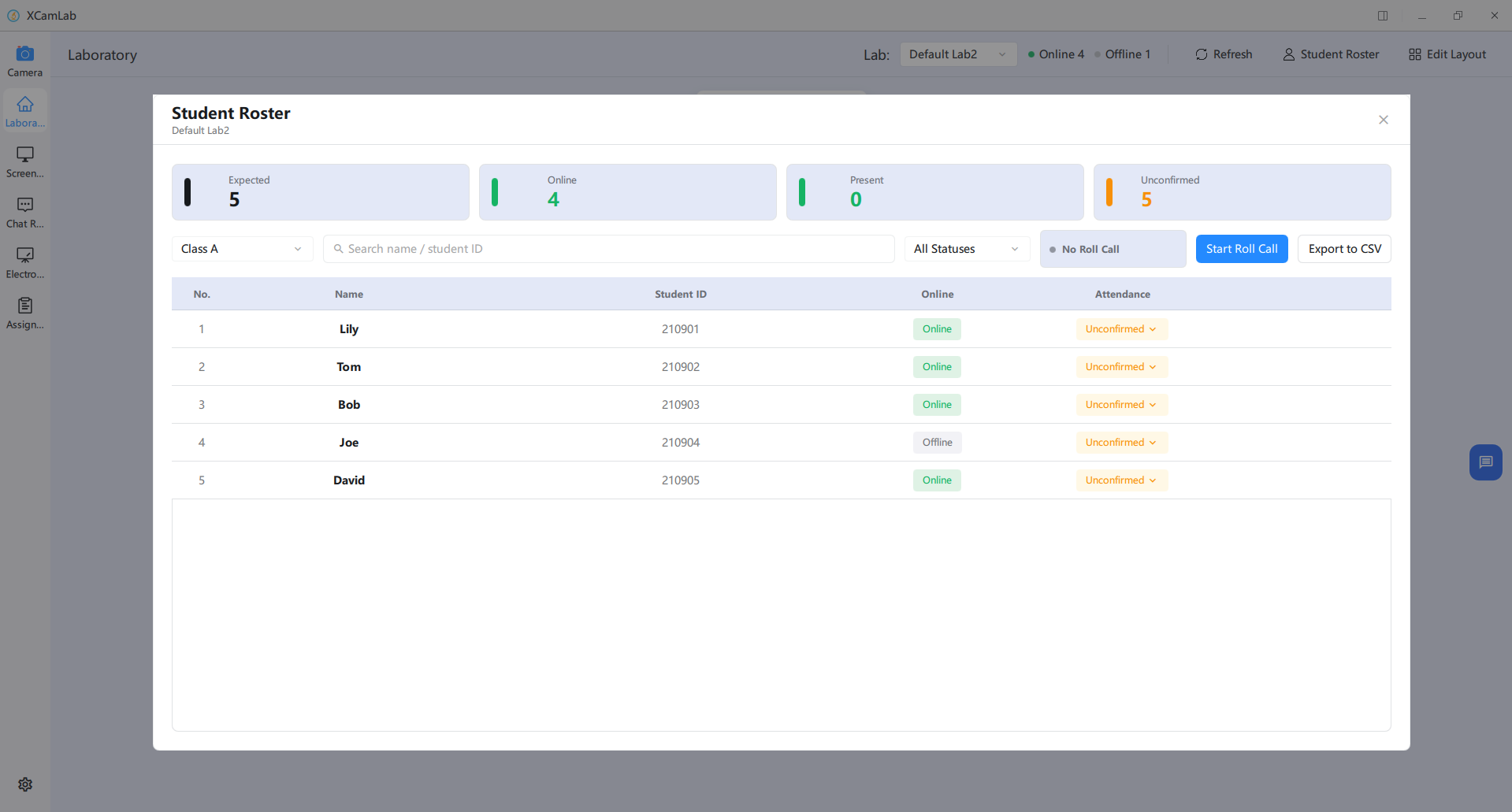

Liste des élèves
Des cartes d’état affichent l’effectif attendu, les appareils en ligne, les présences enregistrées et celles en attente de confirmation.
Fonctions du logiciel

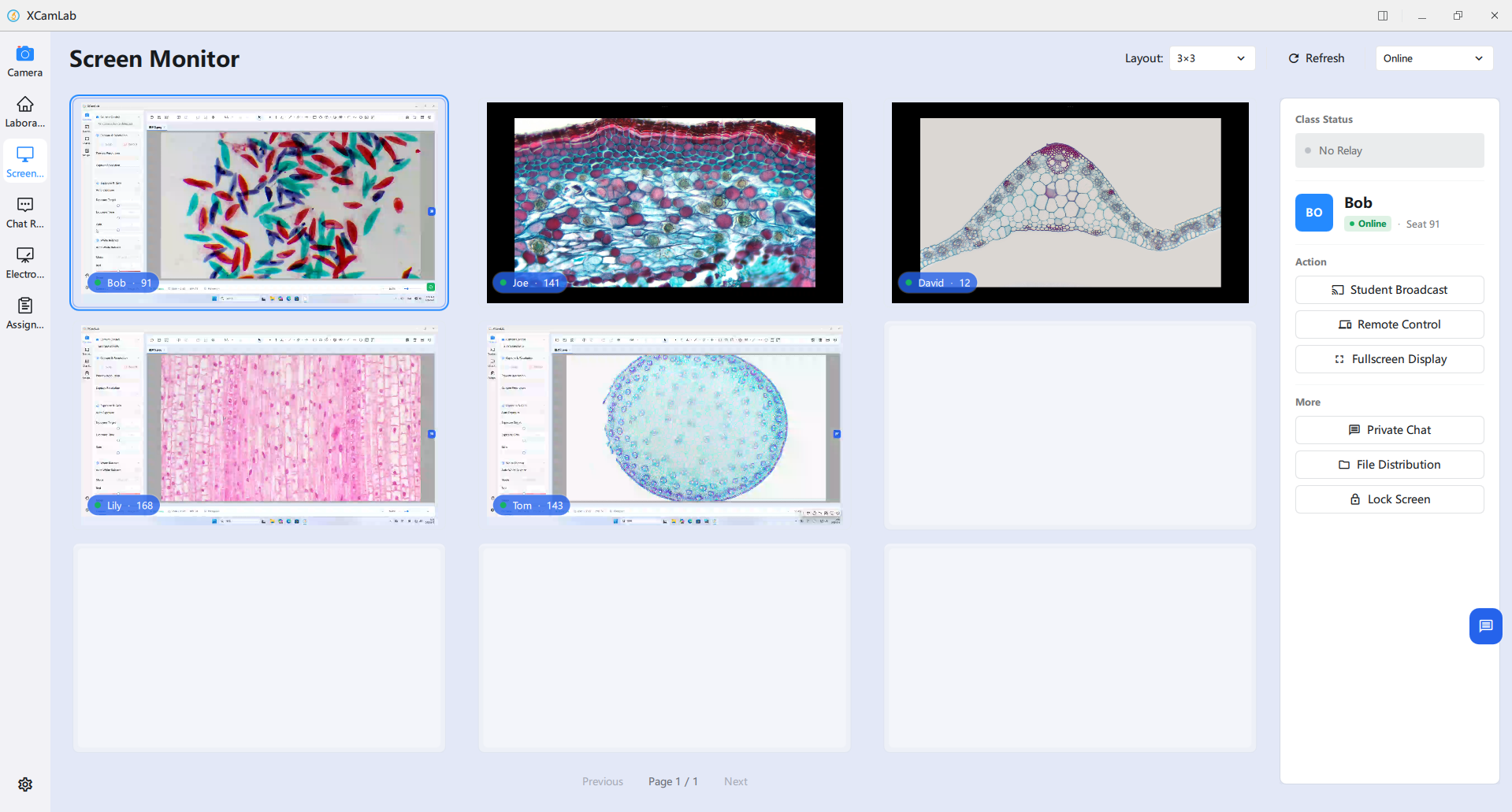

Surveillance des écrans
La fonction de surveillance des écrans permet aux enseignants de suivre en temps réel les activités des terminaux élèves et de gérer la classe. Un clic sur une fenêtre d’aperçu ouvre le panneau de commande à droite.
Fonctions du logiciel

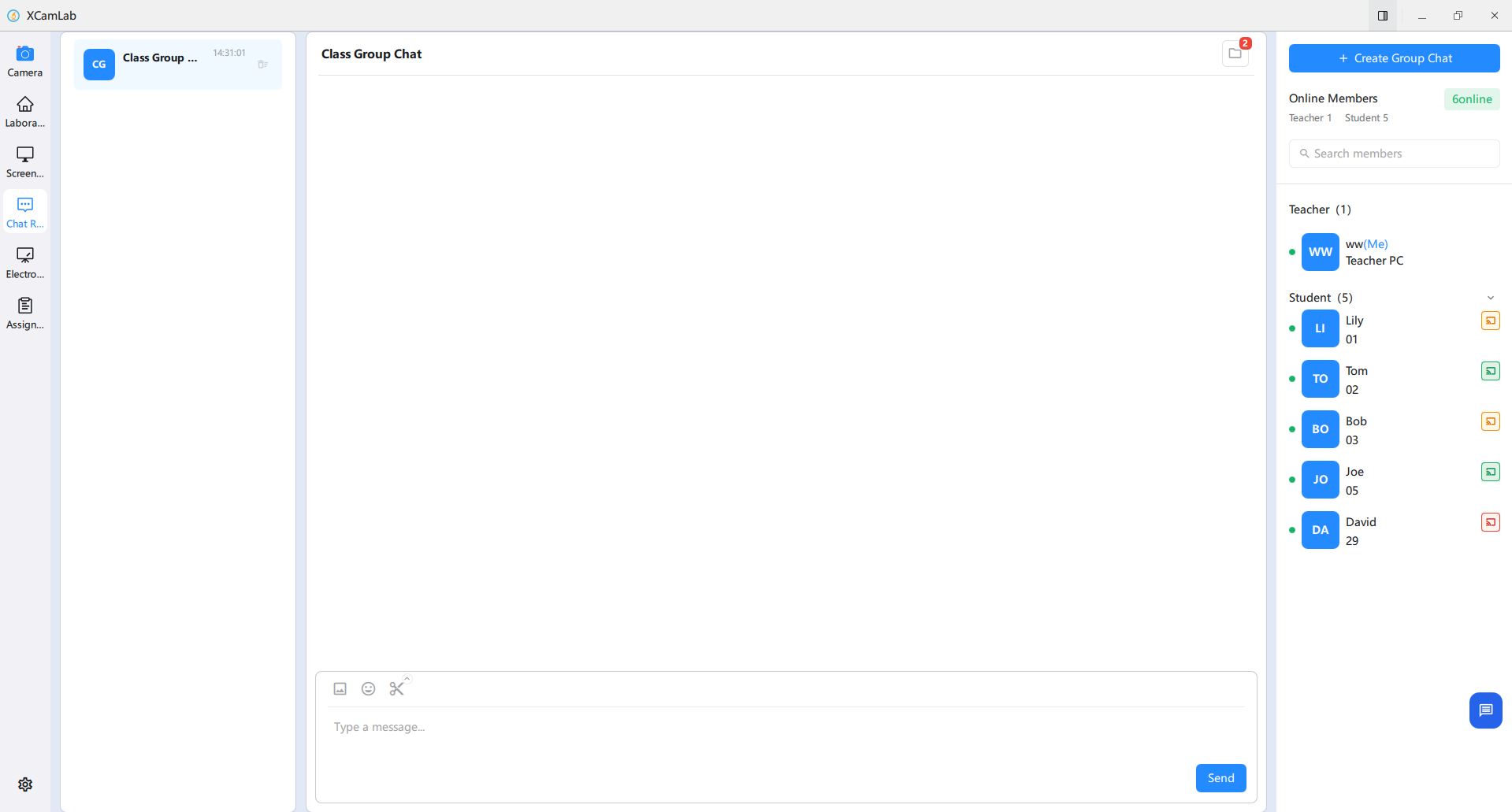

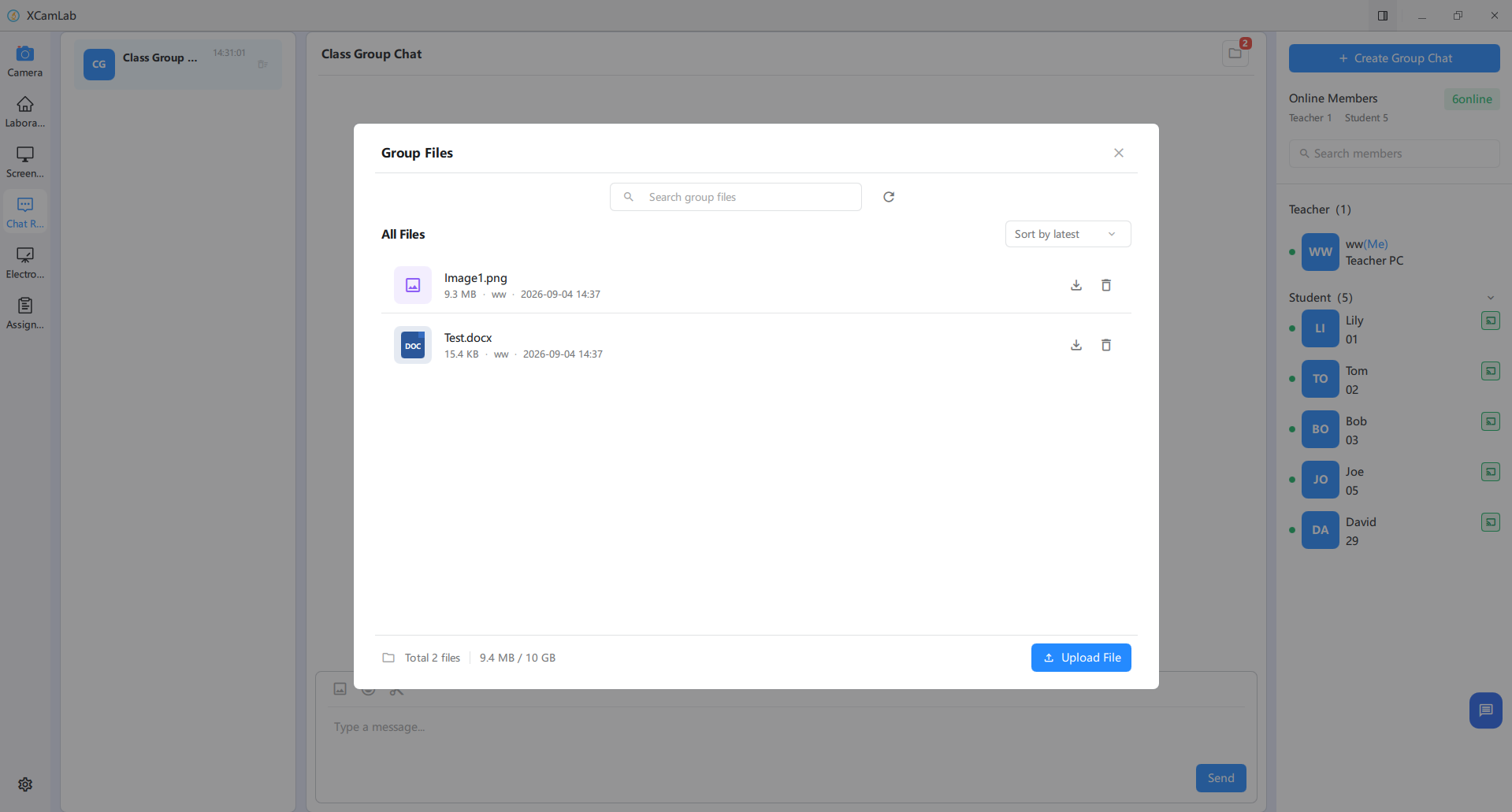

Messagerie
Les enseignants peuvent passer des discussions de groupe aux conversations individuelles. Les messages prennent en charge le texte, les images, les émoticônes et les captures d’écran. Le partage de fichiers de groupe est également pris en charge : tous les élèves peuvent télécharger et consulter les fichiers envoyés, ce qui permet aux enseignants de distribuer les supports de travaux pratiques de manière uniforme. La liste en ligne affiche les états de diffusion et de main levée.
Fonctions du logiciel

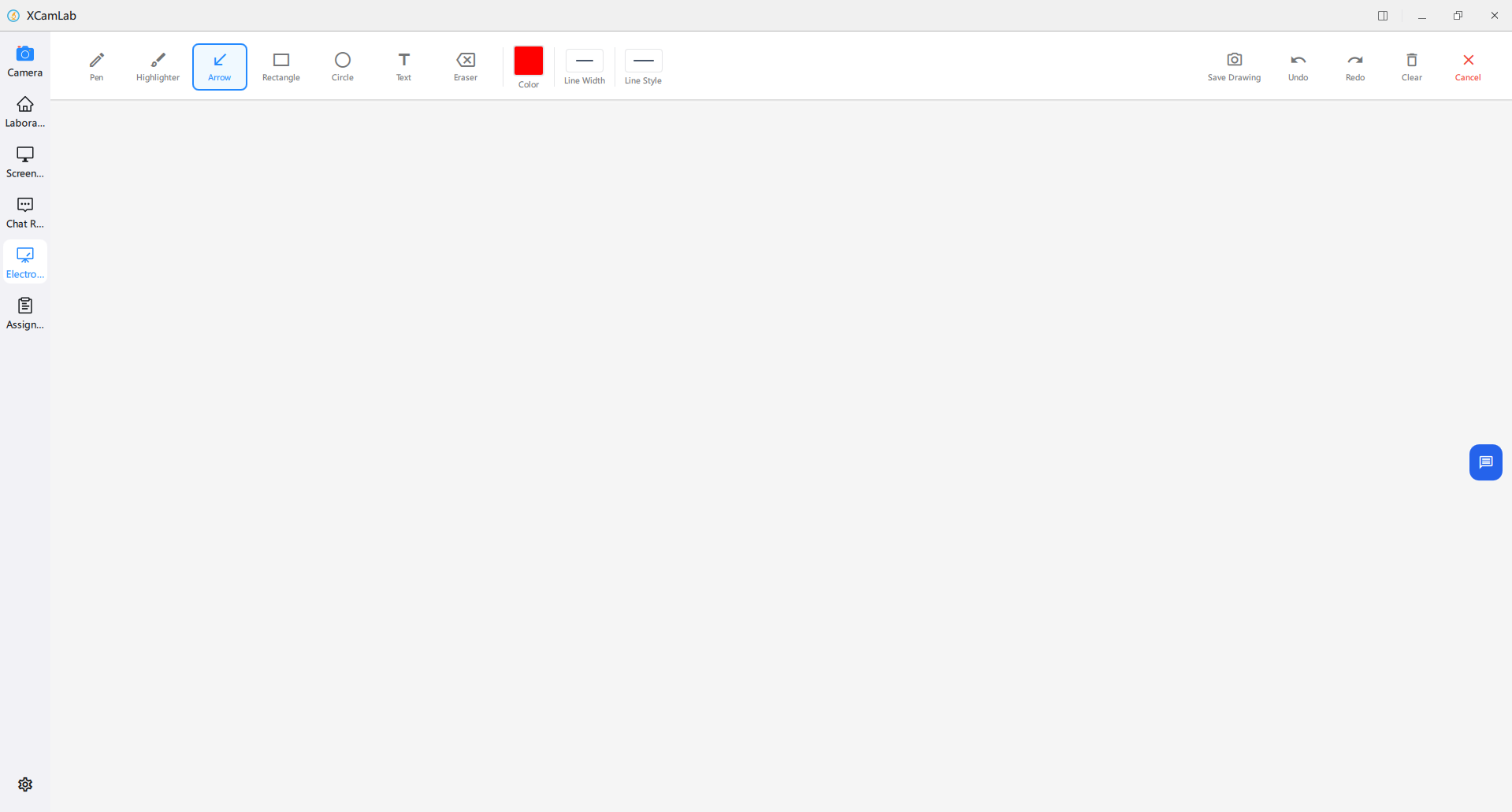

Tableau blanc électronique
Le tableau blanc électronique est un outil d’annotation en temps réel conçu pour l’enseignement interactif. Il prend en charge plusieurs formes d’annotation et fonctionne avec la diffusion d’écran afin d’améliorer l’efficacité des explications en classe.
Fonctions du logiciel
Devoirs
La gestion des devoirs comprend la création et la distribution, le suivi de progression, la consultation des rendus et l’évaluation par lots.

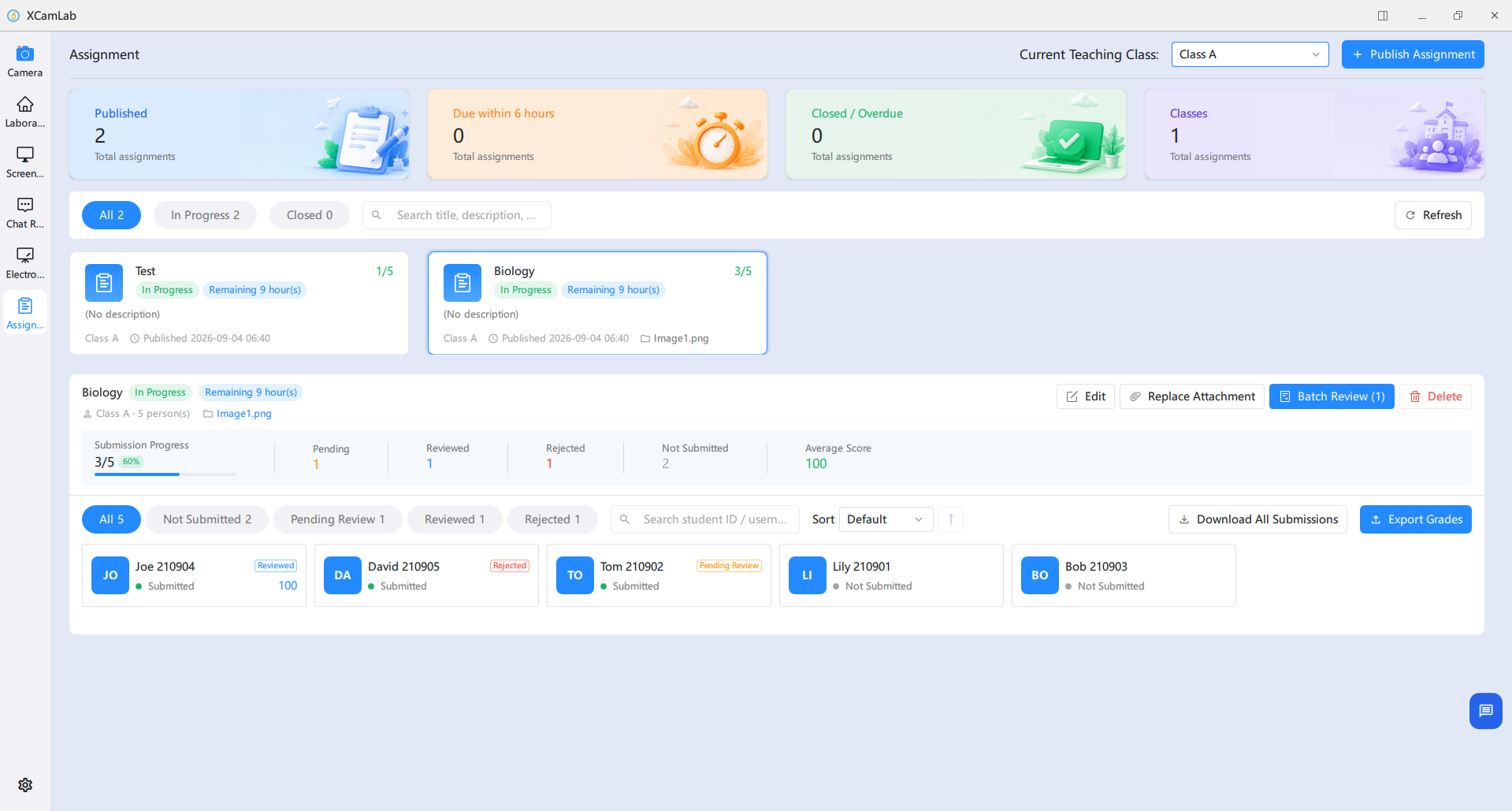

Publier des devoirs
Les enseignants peuvent créer, configurer et publier un nouveau devoir depuis une interface unique.

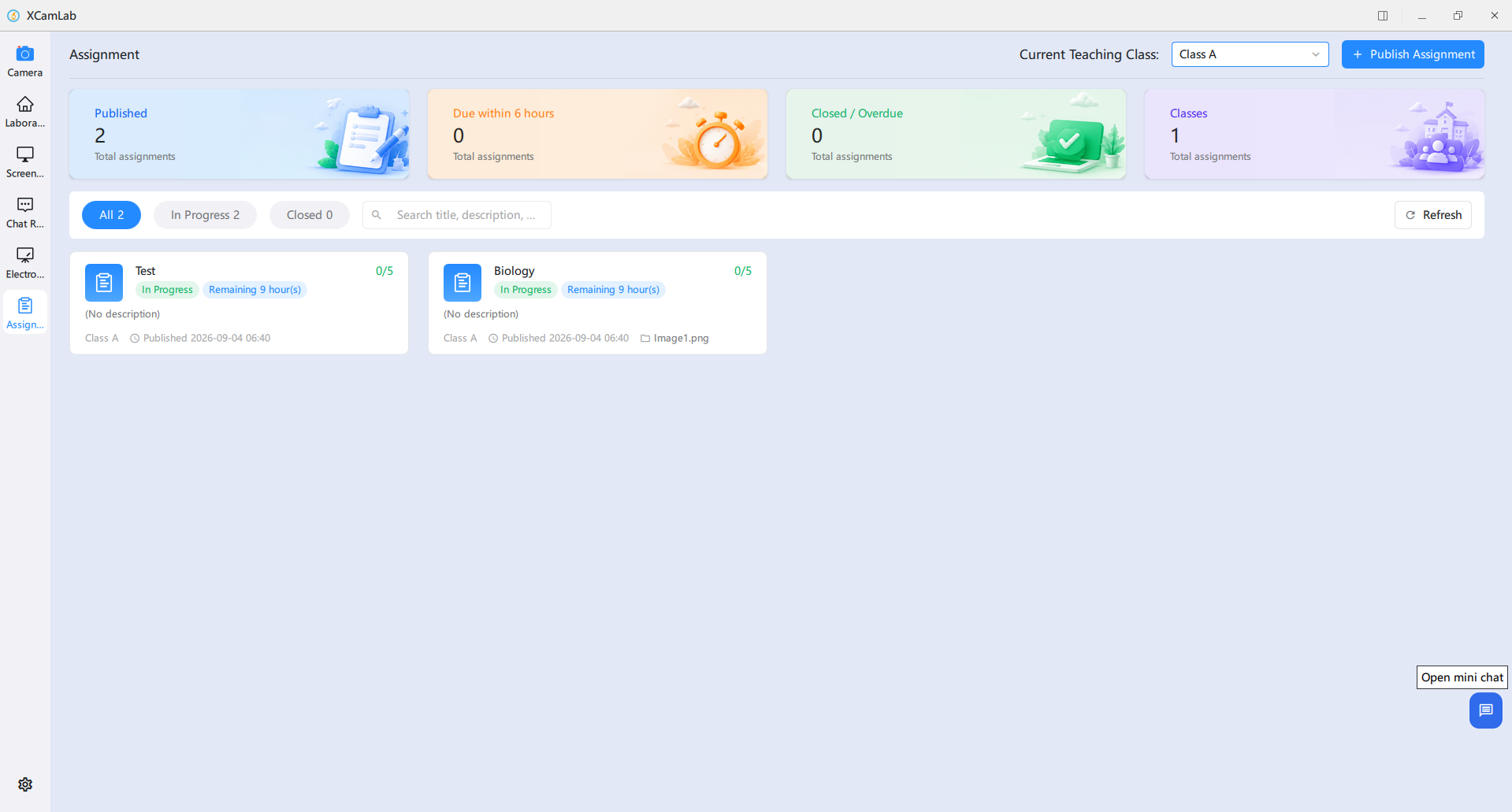

Détails et évaluation des devoirs
Ouvrez une carte de devoir pour consulter tous les détails et l’état des travaux remis par les élèves.
Fonctions du logiciel
Outils d’opération rapide

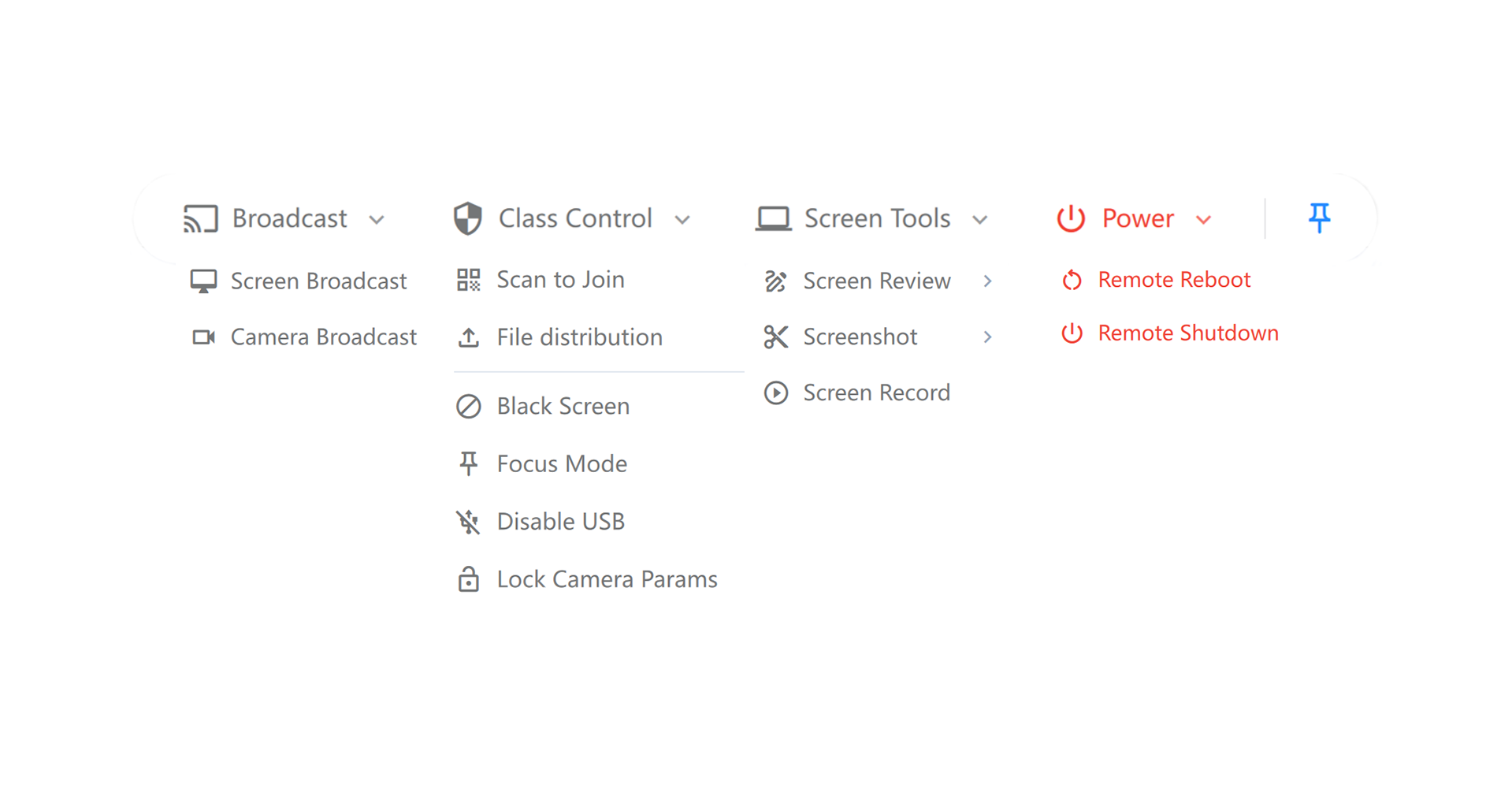

Barre d’outils rapides
La barre d’outils rapides regroupe les outils de contrôle et d’interaction les plus utilisés en classe. Elle permet aux enseignants d’accéder en un clic aux principales opérations pédagogiques sans changer d’écran et améliore l’efficacité de la gestion de classe.

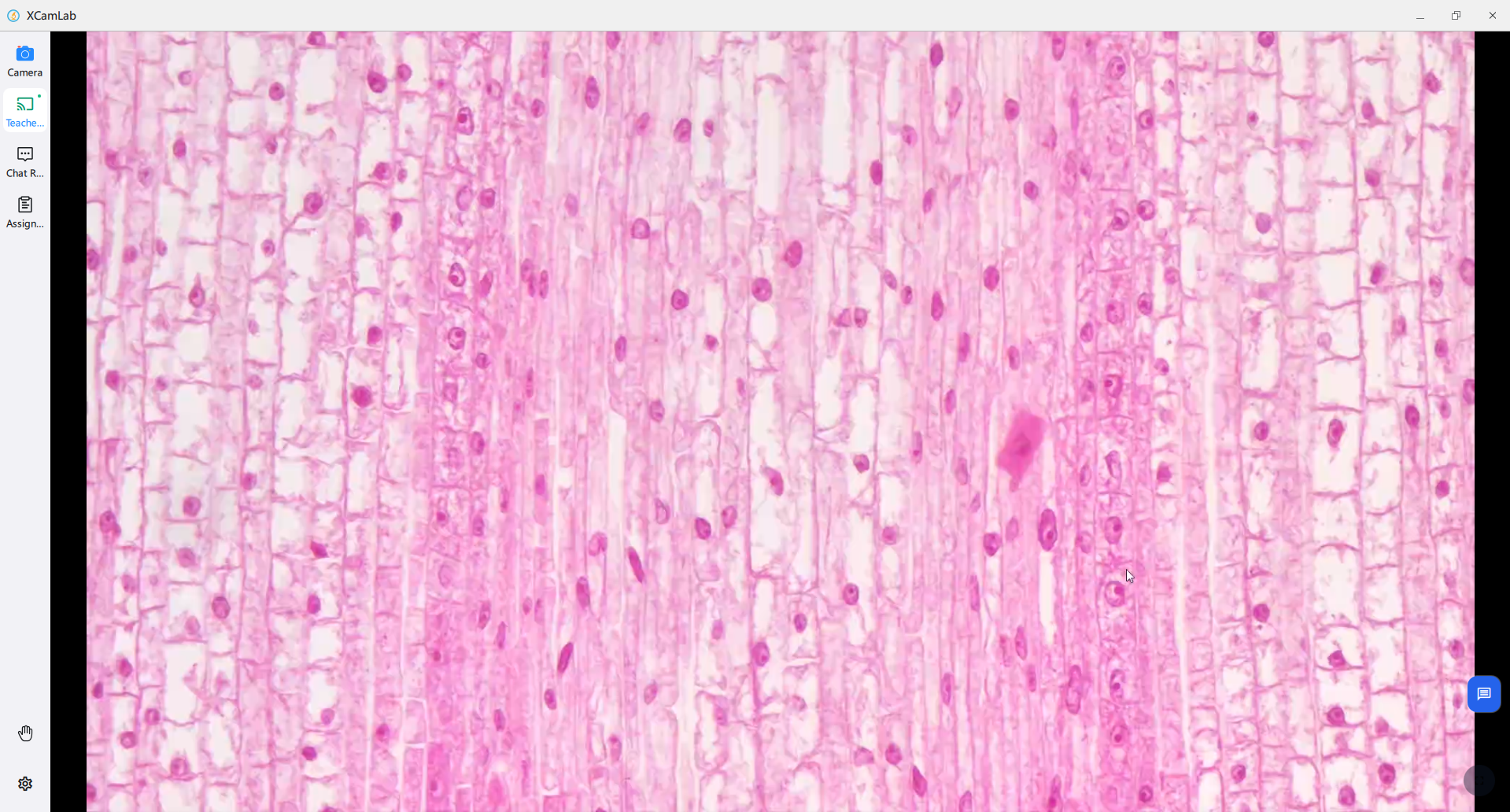

Diffusion
Diffusez en temps réel l’écran de l’enseignant ou l’image de la caméra de microscopie vers les terminaux élèves.

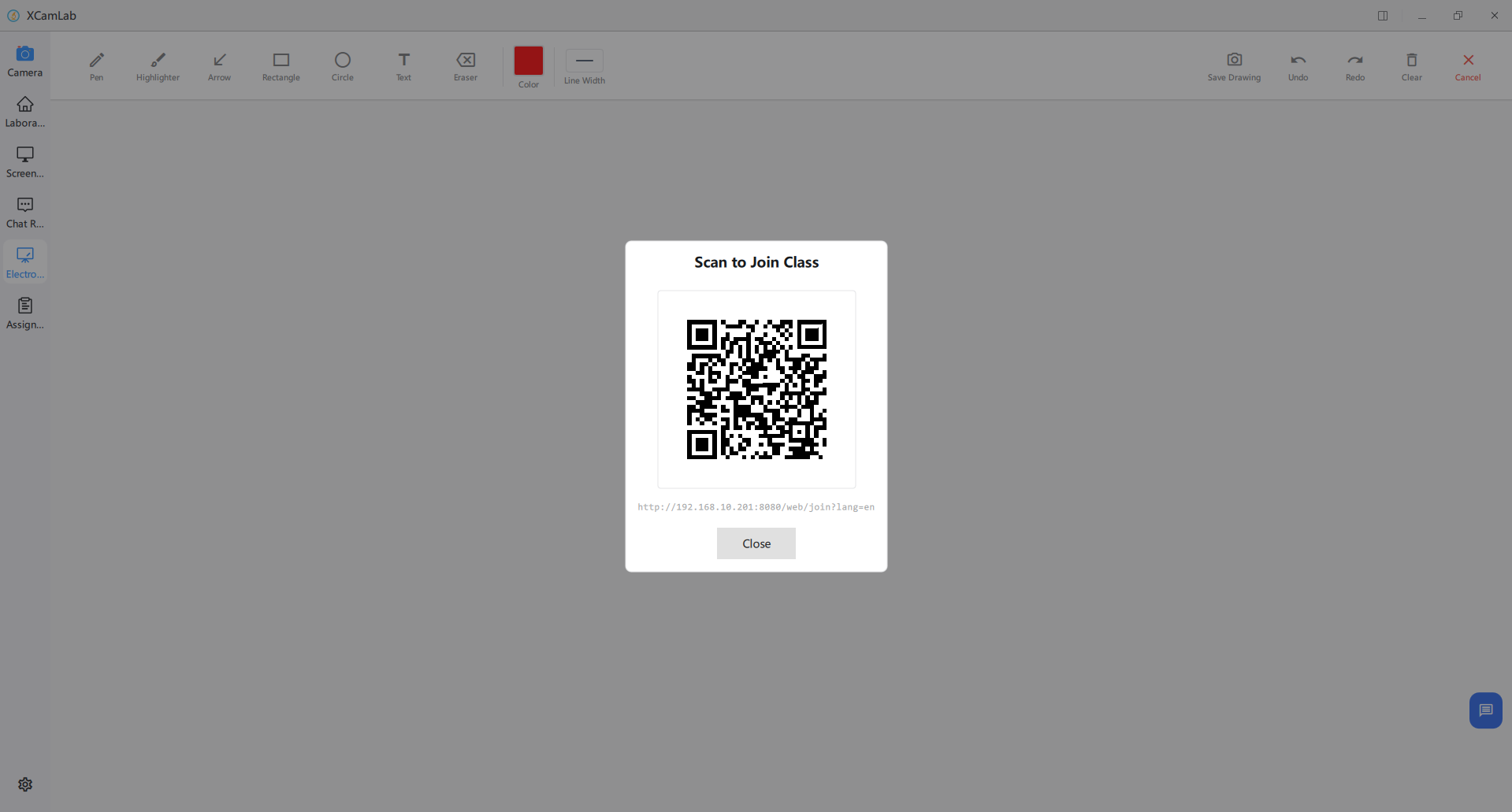

Scanner pour rejoindre
Les enseignants peuvent générer en un clic un code QR propre à la classe. Après avoir rejoint le réseau local de la classe, les élèves le scannent avec une tablette ou un téléphone pour ouvrir la classe Web et se connecter avec leur numéro d’élève et leur mot de passe.

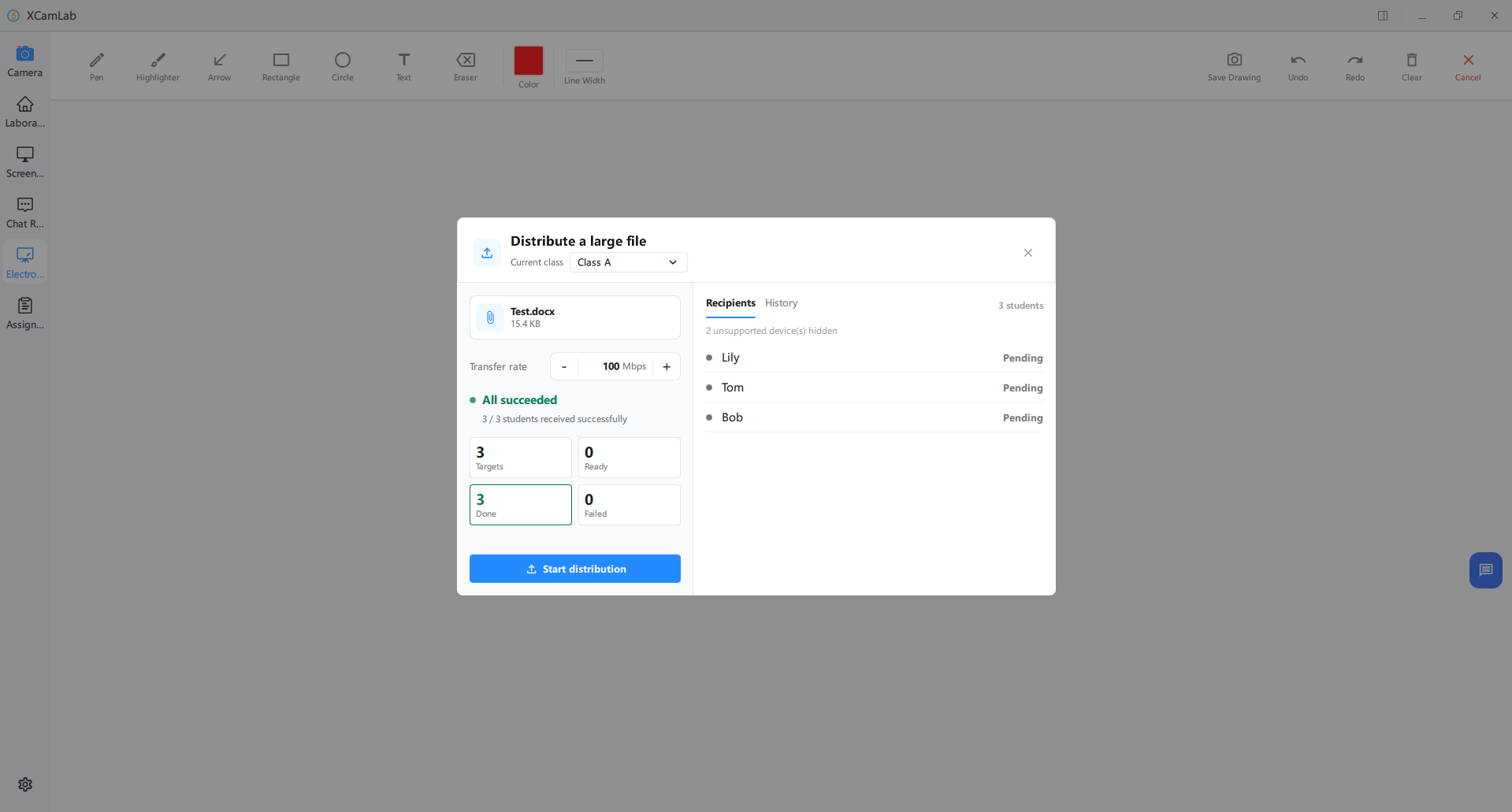

Distribution de fichiers
Les enseignants peuvent sélectionner une classe et envoyer en une fois les supports de cours, protocoles de travaux pratiques et fichiers de spécimens à tous ses terminaux élèves. Les élèves reçoivent et enregistrent directement les fichiers. Cette fonction est réservée aux terminaux tout-en-un Windows.
Téléchargements
Manuels XCamLab
Téléchargez le manuel du logiciel XCamLab et le manuel de configuration matérielle.
