sCCD01AM Cámara científica
Introducción del producto
sCCD01AM es una cámara CCD científica basada en E2 V CCD261 y diseñada para aplicaciones espectrales de alta precisión y con poca luz. El sensor cubre 300–1000 nm, logra hasta 95 % eficiencia cuántica en 800 nm y combina 15 µm × 15 µm píxeles con una lectura de línea de 2048 píxeles en 12 fps. Junto con un área de sensor efectiva de 30,7 mm × 4,0 mm, el modelo es particularmente adecuado para espectroscopia Raman, detección de fluorescencia, fotoluminiscencia y detección hiperespectral.
Características principales
- E2 V CCD261 con 300–1000 nm rango espectral
- Eficiencia cuántica hasta 95 % @ 800 nm
- Lectura de línea de 2048 píxeles con 12 fps en 15 µm × 15 µm tamaño de píxel
- Ruido de lectura 22 e-rms, capacidad de onda completa 459 ke-
- 512 MB memoria interna (4Gb) para una transmisión estable
- Tiempo de exposición a 60 min, rango dinámico 86,5 dB y ganancia de conversión 7 e-/ADU
- USB3, salida de datos de 8 bits/16 bits
- TEC enfriando hasta 55 °C por debajo de la temperatura ambiente
- Paquete de software con ToupView, CLView, LabView y MATLAB
- Compatibilidad con SDK para C, C++, C# y Python en Windows y Linux
- Incluye soporte ToupView, CLView, LabVIEW, MATLAB y SDK para C, C++, C# y Python
- Ideal para espectroscopia Raman, imágenes de fluorescencia con poca luz e imágenes hiperespectrales
Detalles del producto
| Datos básicos | |
| Modelo | sCCD01AM |
| Sensor | E2V CCD261 |
| Tipo de sensor | Sensor de imagen CCD |
| Tipo de color | Monocromo |
| Resolución | 2048 × 1 |
| Rango espectral | 300–1000 nm |
| Tamaño del sensor | 30.7 mm × 4.0 mm |
| Diagonal del sensor | 1.9" (30.97 mm) |
| Tamaño de píxel | 15 µm × 15 µm |
| Memoria | 512 MB (4 Gb) |
| Parámetros de rendimiento | |
| Velocidad de fotogramas | 12 fps @ 2048 × 1 |
| Ganancia de conversión | 7 e-/ADU |
| Rango dinámico | 86.5 dB |
| Relación señal-ruido | 56.6 dB |
| Sensibilidad | TBD |
| Corriente oscura | 184 e-/pixel/s @ -35 °C @ 2048 × 1 binning |
| Eficiencia cuántica | 95% @ 800 nm |
| No uniformidad de señal oscura | TBD |
| No uniformidad de respuesta fotoeléctrica | TBD |
| Rango de ganancia | TBD |
| Tipo de obturador | TBD |
| Formato de datos | 8-bit / 16-bit |
| Capacidad de refrigeración | 55 °C por debajo de la temperatura ambiente |
| Profundidad de bits | 8-bit / 16-bit |
| Interfaces y alimentación | |
| Digital-I/O | TBD |
| Montura del objetivo | — |
| Interfaz de datos | USB3 |
| Alimentación | Alimentado mediante adaptador de 12 V / 5 A |
| Consumo de energía | — |
| Mecánica y entorno | |
| Dimensiones | 100 × 80 × 79.25 mm |
| Peso | 800 g |
| Temperatura de funcionamiento | -20 °C a +45 °C |
| Humedad de funcionamiento | 0–95% |
| Temperatura de almacenamiento | -40 °C a +60 °C |
| Humedad de almacenamiento | TBD |
| Software y sistema | |
| Software | ToupView, CLView basado en Delsa frame grabber, LabVIEW, MATLAB, etc. |
| SDK | C, C++, C#, Python |
| Sistema operativo | Windows/Linux |
| Certificación | TBD |
Productos
sCCD01AM es una cámara CCD científica basada en E2V CCD261, diseñada para aplicaciones espectrales de alta sensibilidad y poca luz. Con un rango espectral de 300–1000 nm, eficiencia cuántica de hasta 95% @ 800 nm y lectura lineal de 2048 píxeles, el sistema es especialmente adecuado para espectroscopia Raman, detección de fluorescencia, fotoluminiscencia e imagen hiperespectral.
- Sensor de alto rendimiento: 2048 × 1, tamaño de píxel 15 µm × 15 µm y área efectiva de sensor de 30.7 mm × 4.0 mm
- Rango espectral: el sensor cubre 300–1000 nm y es adecuado para cuantificación espectral precisa en sistemas Raman, de fluorescencia e hiperespectrales
- Interfaz de datos flexible: admite USB3 con 8-bit / 16-bit y memoria interna de 512 MB (4 Gb) para transmisión estable
- Sistema de refrigeración eficiente: la refrigeración TEC integrada alcanza 55 °C por debajo de la temperatura ambiente y reduce eficazmente la corriente oscura y el ruido térmico durante exposiciones prolongadas
- Exposición prolongada y lectura lineal: tiempos de exposición de hasta TBD y lectura a 12 fps @ 2048 × 1 permiten adaptarse a distintas intensidades de señal
- Diseño robusto y duradero: con dimensiones de 100 × 80 × 79.25 mm y rango de temperatura de funcionamiento de -20 °C a +45 °C, la carcasa está pensada para laboratorios e integración en sistemas
- Software y soporte de desarrollo: incluye ToupView, CLView basado en Delsa frame grabber, LabVIEW, MATLAB, etc. y soporte SDK para C, C++, C#, Python en Windows/Linux
Métricas clave de rendimiento
Resolución del sensor
2048 × 1
Tamaño de píxel
15 µm × 15 µm
Eficiencia cuántica
Hasta 95% @ 800 nm
Capacidad de refrigeración
55 °C por debajo de la temperatura ambiente

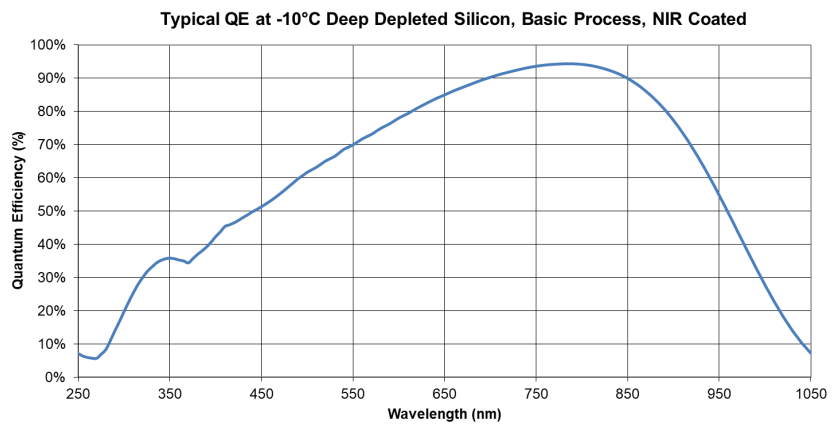

Curva de sensibilidad espectral
La siguiente curva muestra la sensibilidad espectral del sensor en el rango operativo de 300–1000 nm.
Características profesionales de imagen
Optimización de imagen espectral
El rango de trabajo de 300–1000 nm y la alta eficiencia cuántica a 800 nm permiten mediciones Raman, de fluorescencia e hiperespectrales precisas.
Tecnología de enfriamiento profundo
La refrigeración TEC regulada mantiene el sensor normalmente hasta 55 °C por debajo de la temperatura ambiente y mejora la estabilidad a largo plazo con señales débiles.
Memoria interna y salida de datos
512 MB de memoria interna y salida de datos de 8-Bit / 16-Bit por USB3 facilitan una integración estable en espectrómetros y sistemas de análisis.
Imagen de baja luz
El ruido de lectura de 22 e- rms, la capacidad de pozo completo de 459 ke- y exposiciones de hasta 60 min permiten mediciones fiables con baja luz.
Escenarios típicos de aplicación
Espectroscopia Raman
La alta eficiencia cuántica y el bajo ruido permiten captar señales Raman precisas en líneas espectrales débiles.
Imagen hiperespectral
El amplio rango espectral y la refrigeración estable son adecuados para análisis de materiales y mediciones hiperespectrales.
Fluorescencia de baja luz
Los tiempos de exposición prolongados y el bajo ruido facilitan la detección de señales débiles de fluorescencia y luminiscencia.
Por qué elegir sCCD01AM
La sCCD01AM combina el E2V CCD261 con alta eficiencia cuántica, ruido de lectura de 22 e- rms, refrigeración TEC e interfaz USB3. Por ello, el modelo es especialmente adecuado para espectroscopia Raman precisa, detección de fluorescencia, fotoluminiscencia y otras aplicaciones espectrales de baja luz donde la estabilidad y los datos reproducibles son esenciales.
Kit de desarrollo SDK
Compatible con Windows, Linux, macOS y otras plataformas
Archivos de modelo 3D
Formato STEP, para integración en diseño mecánico
Preguntas frecuentes
Conozca mejor las cámaras CCD científicas
Ventajas: eficiencia cuántica muy alta, respuesta lineal, bajo ruido y excelente calidad de imagen, adecuadas para aplicaciones de alta precisión como espectroscopia, astronomía y microscopía.
Limitaciones: velocidad de lectura más baja, mayor consumo de energía y coste de fabricación relativamente más alto.
Introducción técnica detallada
Estructura CCD y principio de funcionamiento
Los sensores CCD están formados por matrices de condensadores que transfieren la carga línea por línea para formar la imagen. Tras cada exposición, las cargas de los píxeles se desplazan secuencialmente y se convierten en señal de tensión. Este método analógico ofrece ruido extremadamente bajo y alta uniformidad.
Sensibilidad y estabilidad excepcionales
Gracias a su gran capacidad de pozo completo y a circuitos de lectura optimizados, los CCD ofrecen una relación señal-ruido y una eficiencia cuántica (QE) muy elevadas. Esto permite detectar señales de luz extremadamente débiles, como fluorescencia, señales espectrales e imagen astronómica.
Velocidad de lectura y selección de arquitectura
Las cámaras CCD científicas suelen admitir velocidades de lectura ajustables de 0,1 a 20 MHz para adaptarse a distintos requisitos de aplicación. Las arquitecturas full-frame maximizan la QE, las frame-transfer permiten almacenamiento rápido y las interline reducen el smear.
Refrigeración criogénica y control de corriente oscura
Las sCCD suelen utilizar refrigeración termoeléctrica (TE) o nitrógeno líquido para reducir la corriente oscura, mejorar la SNR y mantener la estabilidad de imagen en exposiciones prolongadas y condiciones de poca luz.
Alto rango dinámico y respuesta lineal
Los CCD ofrecen alta linealidad y amplio rango dinámico, adecuados para cuantificación de niveles de gris en escenas complejas, análisis espectral y aplicaciones HDR.
Principales áreas de aplicación
Aplicaciones de cámaras CCD científicas en distintos campos
Imagen astronómica
El ruido extremadamente bajo y la alta eficiencia cuántica hacen que las sCCD sean ideales para observación de espacio profundo, imagen planetaria y análisis espectral, con soporte para exposiciones prolongadas de luz estelar débil.
Microscopía de fluorescencia y espectroscopia
La alta sensibilidad y la respuesta lineal son adecuadas para FRET, espectroscopia Raman, imagen de vida media de fluorescencia y otras aplicaciones de análisis cuantitativo.
Imagen de alto rango dinámico
El amplio rango dinámico y la alta profundidad de bits permiten capturar detalles claros y oscuros al mismo tiempo, adecuados para inspección de materiales, control de calidad e imagen HDR industrial.
Imagen de rayos X y neutrones
La alta eficiencia cuántica y el bajo ruido, combinados con centelleadores, permiten imagen de rayos X y neutrones de alta calidad para inspección no destructiva e investigación en ciencia de materiales.
Imagen de átomos fríos y cuántica
El ruido ultrabajo y la alta sensibilidad, junto con refrigeración profunda, permiten detectar eventos de fotón único en BEC, trampas de iones, puntos cuánticos y otras investigaciones de física avanzada.
Análisis espectral
La excelente respuesta lineal y estabilidad, combinadas con espectrómetros, permiten mediciones espectrales precisas en análisis químico, monitorización ambiental y otros campos.
Ventajas técnicas de sCCD – Resumen
- Ruido de lectura extremadamente bajo
- Alta eficiencia cuántica (QE >95 %)
- Excelente respuesta lineal
- Admite tiempos de exposición prolongados
- Imágenes de alto rango dinámico
- Capacidad de refrigeración profunda
- Capacidad de detección de fotones individuales
- Calidad de imagen estable y fiable
