SWIR1302KMB-E0417-U200 Cámara SWIR
Introducción del producto
La SWIR1302KMB-E0417-U200 es una cámara SWIR USB de 1,3 MP refrigerada con un sensor InGaAs 1280×1024 de fabricación china. Cubre 400–1700 nm, alcanza 200 fps @ 1280×1024 y combina obturador global, ADC de 14 bits y refrigeración TEC para aplicaciones industriales y de investigación exigentes, como inspección de semiconductores, metrología láser y análisis de materiales.
Características principales
- 1280×1024 sensor fabricado en China
- 1,3 MP Resolución, 15 µm × 15 µm píxeles
- 400–1700 nm Rango espectral
- 200 fps @ 1280×1024 vía USB3
- ADC de 14 bits
- QE ≥ 70 @ 1,55 µm
- Enfriamiento TEC, 40 °C por debajo de la temperatura ambiente
- Obturador global
- M42 montura de lente
- M42-Montura de lente
- Mono 8 / Mono 14 / Paquete12
- Paquete completo de desarrollo de SDK / ToupView
Detalles del producto
| Datos técnicos | |
| Modelo | SWIR1302KMB-E0417-U200 |
| Sensor | Sensor 1280 × 1024 de fabricación china |
| Tipo de sensor | Sensor de imagen CMOS InGaAs |
| Tipo de obturador | Obturador global |
| Tipo de color | Monocromo |
| Resolución | 1.3 MP (1280 × 1024) |
| Tamaño del sensor | 1.5" |
| Diagonal del sensor | 1.5" |
| Tamaño de píxel | 15 µm × 15 µm |
| Rango espectral | 400–1700 nm |
| Datos de rendimiento | |
| Velocidad de fotogramas | 200 fps @ 1280 × 1024 |
| ADC | 14-bit |
| Profundidad de bits | 14-bit |
| Memoria | 512 MByte |
| Eficiencia cuántica | ≥70% @ 1.55 µm |
| Ganancia de conversión | 1 µV/e- (LG), 16 µV/e- (MG), 53.3 µV/e- (HG) |
| Rango dinámico | 70.59 dB (LG), 67.96 dB (MG), 47.98 dB (HG) (solo como referencia) |
| Maximum SNR | 62.98 dB (LG), 49.43 dB (MG), 42.34 dB (HG) (solo como referencia) |
| Sensibilidad | TBD |
| Formato de datos | Mono 8 / Mono 14 / Packet12 |
| Capacidad de refrigeración | 40 °C por debajo de la temperatura ambiente |
| Interfaces | |
| GPIO | 1 entrada aislada por optoacoplador, 1 salida aislada por optoacoplador, 2 puertos de E/S no aislados |
| Montura del objetivo | M42 |
| Interfaz de datos | USB3 |
| Alimentación | DC 12 V alimentación |
| Consumo de potencia | TBD |
| Datos mecánicos | |
| Dimensiones | 68 mm × 68 mm × 89.8 mm |
| Peso | 485 g |
| Condiciones ambientales | |
| Temperatura de funcionamiento | Temperatura de trabajo: -30 °C a 60 °C |
| Humedad de funcionamiento | 20% a 80%, sin condensación |
| Temperatura de almacenamiento | Temperatura de almacenamiento: -40 °C a 85 °C |
| Humedad de almacenamiento | 20% a 80%, sin condensación |
| Otros parámetros | |
| Sistemas operativos | Win32/WinRT/Linux/macOS/Android |
| Software | Kit de desarrollo completo SDK / ToupView |
| Certificaciones | TBD |
Productos
SWIR1302KMB-E0417-U200 es una cámara industrial de infrarrojo de onda corta (SWIR) con sensor InGaAs-CMOS de alto rendimiento Sensor 1280 × 1024 de fabricación china y ofrece las siguientes características:
- Amplia sensibilidad espectral: cubre desde luz visible hasta SWIR y alcanza un rango espectral de 400–1700 nm.
- Imagen de alta resolución: 1.3 MP (1280 × 1024) con tamaño de píxel de 15 µm × 15 µm permite velocidades de fotogramas de hasta 200 fps @ 1280 × 1024 con salida de 14-bit.
- Obturador global: Obturador global evita distorsiones de imagen en escenas rápidas.
- Refrigeración regulada: módulo TE integrado con rendimiento de refrigeración de 40 °C por debajo de la temperatura ambiente para una calidad de imagen estable durante funcionamiento prolongado.
- Interfaces versátiles: conexión USB3, compatible con monturas de objetivo M42, así como control de trigger, GPIO y binning.
- Diseño compacto: dimensiones compactas (68 mm × 68 mm × 89.8 mm) con un peso aproximado de 485 g, ideal para integración industrial.
- Soporte multiplataforma completo: compatible con Win32/WinRT/Linux/macOS/Android, proporciona Kit de desarrollo completo SDK / ToupView y cumple TBD.
Datos de rendimiento clave
Velocidad de fotogramas
Hasta 200 fps @ 1280 × 1024
Resolución
1.3 MP (1280 × 1024)
Rango dinámico
70.59 dB (LG), 67.96 dB (MG), 47.98 dB (HG) (solo como referencia)
Resumen
La cámara SWIR1302KMB-E0417-U200 combina imagen SWIR, alta velocidad de fotogramas, refrigeración TE estable e integración flexible del sistema, por lo que es ideal para aplicaciones industriales y científicas con altas exigencias de velocidad, sensibilidad y estabilidad de proceso.
Folleto del producto SWIR1302KMB-E0417-U200
Formato PDF con datos técnicos detallados y dibujos dimensionales.
Paquete SDK
Compatible con Windows, Linux, macOS y otras plataformas.
Modelo 3D
Formato STEP para integración en diseños mecánicos.

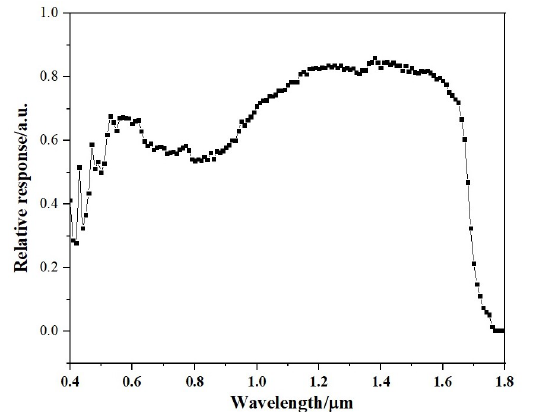

Curva de eficiencia cuántica #
Eficiencia cuántica típica de SenSWIR de 400–2500 nm en todo el espectro
Lista de embalaje #
Lista de empaque del modelo SWIR1302KMB-E0417-U200 (USB3 refrigerada)
- A Caja exterior (no mostrada): L 28.2 cm W 25.2 cm H 16.7 cm
- B Maletín de seguridad 3-A: L 28.0 cm W 23.0 cm H 15.5 cm (1 ud., ≈2.8 kg/caja)
- C Cámara USB3 refrigerada serie 400–2500 (C-Mount, refrigeración TEC profunda)
- D Fuente de alimentación 12 V / 3 A + cable de alimentación correspondiente (CN/US/EU/UK)
- E Cable USB3.0 A a B de alta velocidad (1,5 m)
- F Disparador externo / cable IO ×1
Dimensiones del producto #
Dimensiones del modelo SWIR1302KMB-E0417-U200 (Interfaz USB3)
