serie X5CAM4K cámara multiinterfaz
Productos
La serie X5CAM4K- admite salida síncrona de interfaz múltiple HDMI, USB y de red y está especialmente diseñada para sistemas de enseñanza microscópicos interactivos. El sistema permite compartir múltiples terminales y operar en colaboración para una enseñanza efectiva.
Características principales
- Sony Starvis 2 sensores CMOS retroiluminados
- Salida síncrona 4K multiinterfaz por HDMI, red y USB
- 4K/1080P Salida HDMI con conmutación adaptativa
- Alta velocidad de fotogramas, admite hasta 4K 75 fps
- Admite 4K 60 fps modo de salida HDMI de baja latencia con latencia promedio 40 ms
- Tarjeta SD/almacenamiento en memoria USB para vídeos o imágenes grabados con ubicación de almacenamiento personalizable y vista previa local/reproducción
- Admite teclado externo con entrada en chino e inglés
- Admite captura y visualización de imágenes en formato JPEG, TIFF, PNG y RAW
- Admite SSD externo USB3.0; Ahorro automático en caso de corte de energía
- Admite la función de edición de video, marca de tiempo opcional en videos o imágenes grabados
- Admite la carga automática de fotografías al servidor a través de la red
- Admite módulo de control de audio USB para control por comando de voz de fotografía, grabación de video y congelación
- Nueva interfaz de usuario con extensas operaciones de archivos, comparación de imagen a imagen, comparación de imagen a video en vivo, síntesis y unión de profundidad de campo de múltiples imágenes
- Potentes funciones ISP con nitidez significativa y reducción de ruido 3D, balance de blancos ROI preciso
- Proporciona síntesis de profundidad de campo de vídeo en tiempo real y salida WDR de vídeo en tiempo real.
- Proporciona capacidad de unión en tiempo real para una mayor calidad de imagen a través del procesamiento en tiempo real
- Proporciona parámetros ISP estándar conmutables para microscopios biológicos y estereoscópicos para una fácil optimización secundaria
- El software XCamView integrado proporciona funciones avanzadas de medición y procesamiento de imágenes, admite detección automática de bordes y medición automática.
- ToupView/ToupLite software para un funcionamiento más cómodo del PC
- iOS/Android aplicaciones móviles, descarga gratuita desde tiendas de aplicaciones
serie X5CAM4K
Cámara multi-interfaz para enseñanza interactiva
| Modelo | Sensor/tamaño | Píxeles efectivos | Resolución de salida | Velocidad de fotogramas (fps) | Interfaz de salida | Enfoque automático | Montura del objetivo | Soporte de almacenamiento | Funciones especiales |
|---|---|---|---|---|---|---|---|---|---|
| X5CAM4K8MPB |
Sony IMX585(C)
1/1.2" (11.14×6.26 mm)
|
2.9 µm × 2.9 µm | 8 MP | 60 fps @ 3840×2160 | HDMI NETWORK USB3 WiFi | Montura C | tarjeta SD / memoria USB | Medición de imagen Transmisión de red Lecciones interactivas Sensor de gran formato | |
| X5CAM4K8MPA |
Sony IMX678(C)
1/1.8" (7.68×4.32 mm)
|
2.0 µm × 2.0 µm | 8 MP | 60 fps @ 3840×2160 | HDMI NETWORK USB3 WiFi | Montura C | tarjeta SD / memoria USB | Medición de imagen Transmisión de red Lecciones interactivas | |
| X5CAM4K8MMA |
Sony IMX678(M)
1/1.8" (7.68×4.32 mm)
|
2.0 µm × 2.0 µm | 8 MP | 60 fps @ 3840×2160 | HDMI NETWORK USB3 WiFi | Montura C | tarjeta SD / memoria USB | Medición de imagen Transmisión de red Lecciones interactivas |
X5CAM4K cámara multi-interfaz | Lista de empaque #
Contenido estándar del paquete
- A Embalaje de la cámara: 25,5 cm × 17,0 cm × 9,0 cm (1 unidad, aprox. 1,7 kg/caja)
- B X5CAM4K Cámara ×1
- C Adaptador de corriente: entrada AC 100–240 V 50/60 Hz, salida DC 12 V 1 A; US POWER-U-12V1A (MSA-C1000IC12.0-12H-US), EU POWER-E-12V1A (MSA-C10001C12.0-12H-DE)
- D Ratón USB
- E Cable HDMI 2.0
- F Cable USB 3.0 A macho ↔ A macho, chapado en oro (1,5 m)
Accesorios opcionales
- G Módulo de control de audio
- H Tarjeta SD (mín. 16 GB, Class 10)
- I Memoria USB
-
J Adaptador de tubo ocular ajustable
Diámetro 23,2 mm a C-Mount: 108001/AMA037, 108002/AMA050, 108003/AMA075 (seleccionar según la cámara y el modelo de microscopio).
-
K Adaptador de tubo ocular fijo
Diámetro 23,2 mm a C-Mount: 108005/FMA037, 108006/FMA050, 108007/FMA075. Nota: para J/K, confirme el modelo de cámara y el uso; nuestro equipo puede ayudarle con la selección.
- L 108015 (Dia. 23,2 mm→30,0 mm) Anillo adaptador para tubo ocular Ø 30 mm
- M 108016 (Dia. 23,2 mm→30,5 mm) Anillo adaptador para tubo ocular Ø 30,5 mm
- O Adaptador USB Wi-Fi (para modo WiFi; la forma varía según el modelo)
- P Cable Ethernet
Resumen del embalaje de X5CAM4K (fig. 3-47)
X5CAM4K Cámara multi-interfaz | Dimensiones del producto #

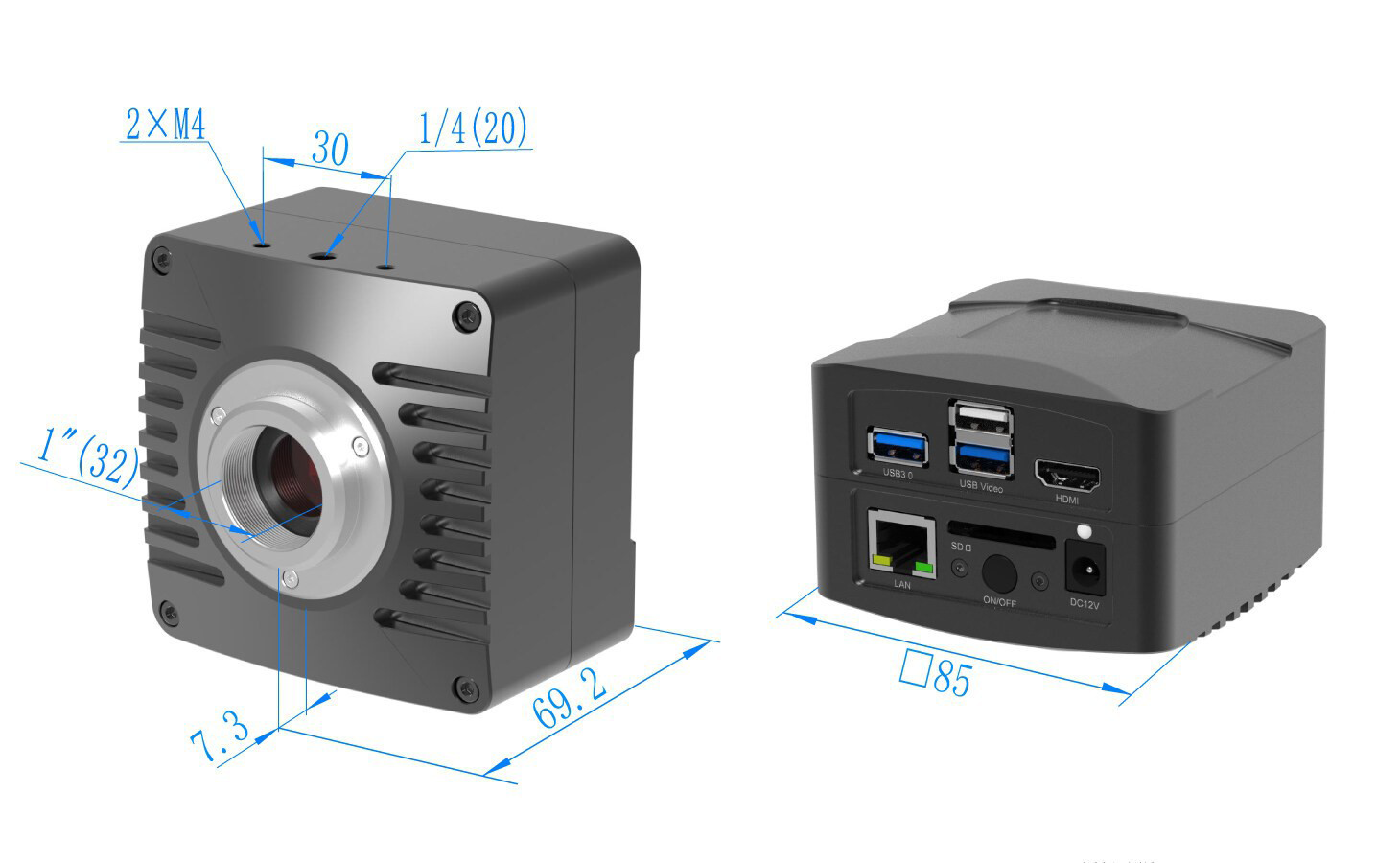

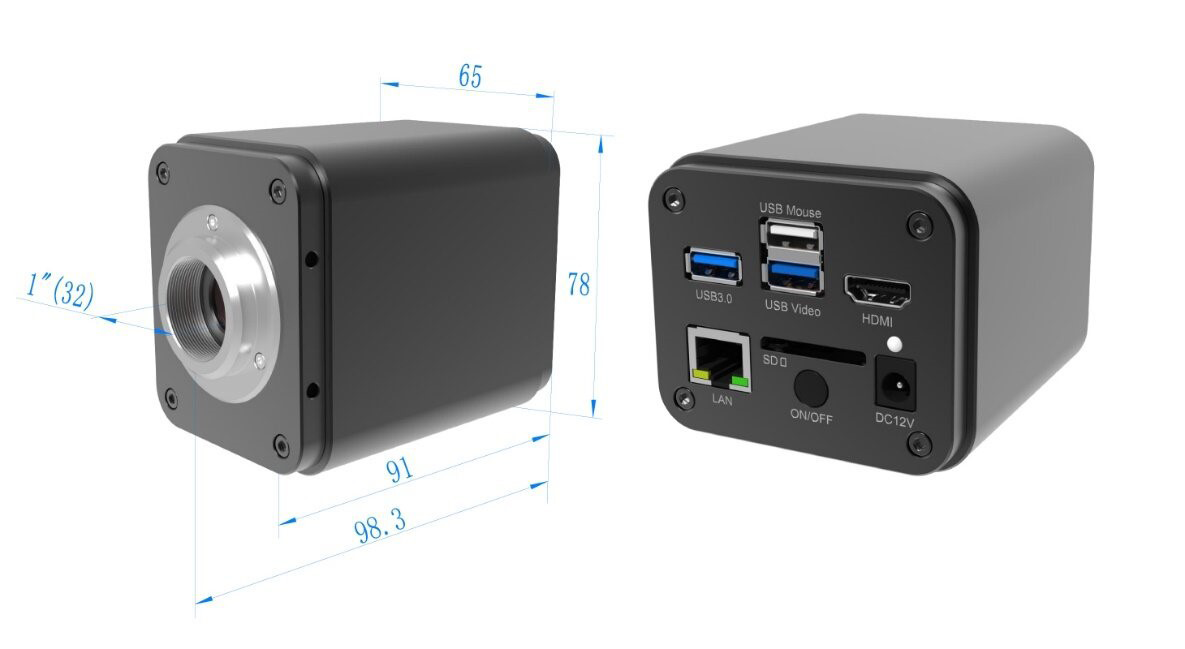

Dimensiones de la carcasa y disposición de interfaces
X5CAM4K Dimensiones
Detalles en el manual, figs. 3-46/3-47
Antes de la instalación, verifique los puntos de fijación y la dirección de la interfaz según el dibujo dimensional.
Introducción detallada
La serie X5CAM4K de ToupTek es una cámara HDMI multi-interfaz de funcionamiento autónomo para captura de imágenes y video de alta resolución en microscopios estéreo y biológicos. A través de LAN permite crear una red interactiva de enseñanza de microscopía para demostraciones en clase y uso compartido entre varios equipos.
Utiliza sensores CMOS Sony Starvis 2 retroiluminados y de alta sensibilidad, admite conmutación automática HDMI 4K/1080P y ofrece 4K 60 fps con latencia muy baja (Ø40 ms), ideal para investigación, enseñanza, inspección industrial y presentaciones.
Características técnicas
- Salida multi-interfaz síncrona: HDMI 4K60, USB 3.0 y Gigabit LAN en paralelo para visualización local, adquisición en PC y uso compartido remoto
- Sensor e ISP de alto rendimiento: sensor Sony Starvis 2 con reducción de ruido 3D integrada, mejora de nitidez, reproducción del color y control gamma
- Control inteligente: módulo de control por voz integrado para foto, video y congelación mediante audio USB; admite carga automática de imágenes/videos al servidor
- Gestión flexible de archivos y funciones profesionales: interfaz intuitiva para comparación de imágenes/videos, comparación de imagen fija/en vivo, apilamiento de profundidad en vivo y stitching
- Ecosistema de plataformas: compatible con ToupView/ToupLite en Windows, macOS y Linux; el SDK estándar facilita la integración y el desarrollo posterior
Ventajas clave
-
1
Plug & Play para múltiples entornos Uso sin PC y salida paralela por interfaces para enseñanza, investigación e inspección industrial
-
2
Alta resolución y latencia muy baja 4K 60 fps con retardo medio de 40 ms para visualización en vivo, grabación y streaming
-
3
Interacción inteligente El control por voz y la carga automática simplifican el flujo de trabajo y aumentan la eficiencia
-
4
Optimización profesional de imagen Reducción de ruido 3D por hardware, mejora de nitidez y optimización del color para resultados detallados y naturales
-
5
Amplio soporte de plataformas La compatibilidad de software y SDK facilita la integración del sistema y la colaboración con varios dispositivos
