PLM100-Sistema de microscopio de polarización de serie microscopía de polarización
Productos
El microscopio de luz polarizada se utiliza para examinar materiales anisotrópicos transparentes y opacos. Las sustancias con birrefringencia se pueden distinguir claramente en el microscopio de polarización; Aunque algunos pueden observarse mediante tinción, muchos no pueden, por lo que requieren el microscopio polarizador. El microscopio de polarización reflectante utiliza las propiedades de polarización de la luz y es una herramienta esencial para examinar e identificar materiales birrefringentes.
Características principales
- serie de lentes de distancia de trabajo estándar / serie de lentes de distancia de trabajo larga (opcional)
- Óptica de imagen: 1× (distancia focal de la lente tubular 180 mm), lentes reductoras específicas del cliente con diferentes aumentos posibles
- Campo de imagen de la óptica de imagen: 25 mm
- Rango espectral de la óptica de imagen: luz visible
- Interfaz de cámara: C/M42/M52 opcional
- Tipo de iluminación: iluminación crítica / iluminación Köhler opcional
- Iluminación: LED de luz blanca/azul de 10 W opcional
Configuración y parámetros del sistema
Sistema profesional de microscopía de polarización para análisis preciso de materiales anisotrópicos
Principio del sistema
La serie PLM100- utiliza las propiedades de polarización de la luz. Mediante la interacción del polarizador y el analizador, se observan y analizan materiales birrefringentes.
Polarizador
Convierte la luz natural en luz linealmente polarizada, se ubica en la trayectoria del haz de iluminación y proporciona luz polarizada a la muestra.
Efecto de la muestra
Los materiales birrefringentes dividen la luz polarizada en dos haces que oscilan perpendicularmente entre sí con diferentes velocidades de propagación y crean una diferencia de trayectoria.
Analizador
Orientado a 90° con respecto al polarizador, analiza el estado de polarización después de la muestra y genera imágenes de interferencia.
Sistema de imágenes
Amplía y transmite la imagen de interferencia a la cámara o al ocular y muestra la anisotropía y la distribución de tensiones del material.
Parámetros de la serie de objetivos
serie de lentes de distancia de trabajo estándar (Distancia parfocal de 60 mm con lente de tubo de 200 mm)
| Modelo | Aumento | Apertura numérica (NA) | Distancia de trabajo | Distancia focal | Resolución | Campo del objeto | Campo de imagen |
|---|---|---|---|---|---|---|---|
| DIC5XA | 5X | 0.15 | 23.5mm | 39mm | 2.2 µm | 5mm | 25 mm |
| DIC10XA | 10X | 0.3 | 22.8mm | 20 mm | 1.1 µm | 2.5mm | 25 mm |
| DIC20XA | 20X | 0.4 | 19.2mm | 10 mm | 0.8 µm | 1.1mm | 25 mm |
| DIC50XA | 50X | 0.55 | 11mm | 4 mm | 0.6 µm | 0.44mm | 25 mm |
serie de lentes de larga distancia de trabajo (Distancia parfocal de 95 mm con lente de tubo de 200 mm)
| Modelo | Aumento | Apertura numérica (NA) | Distancia de trabajo | Distancia focal | Resolución | Campo del objeto | Campo de imagen |
|---|---|---|---|---|---|---|---|
| DICL2XA | 2X | 0.055 | 33.7mm | 95 mm | 6.1 µm | 12.5mm | 25 mm |
| DICL5XA | 5X | 0.14 | 33.6mm | 40 mm | 2.2 µm | 5mm | 25 mm |
| DICL10XA | 10X | 0.28 | 33.4mm | 20 mm | 1.2 µm | 2.5mm | 25 mm |
| DICL20XA | 20X | 0.34 | 29.5mm | 10 mm | 0.8 µm | 1.25mm | 25 mm |
| DICL50XA | 50X | 0.5 | 18.9mm | 4 mm | 0.7 µm | 0.5mm | 25 mm |

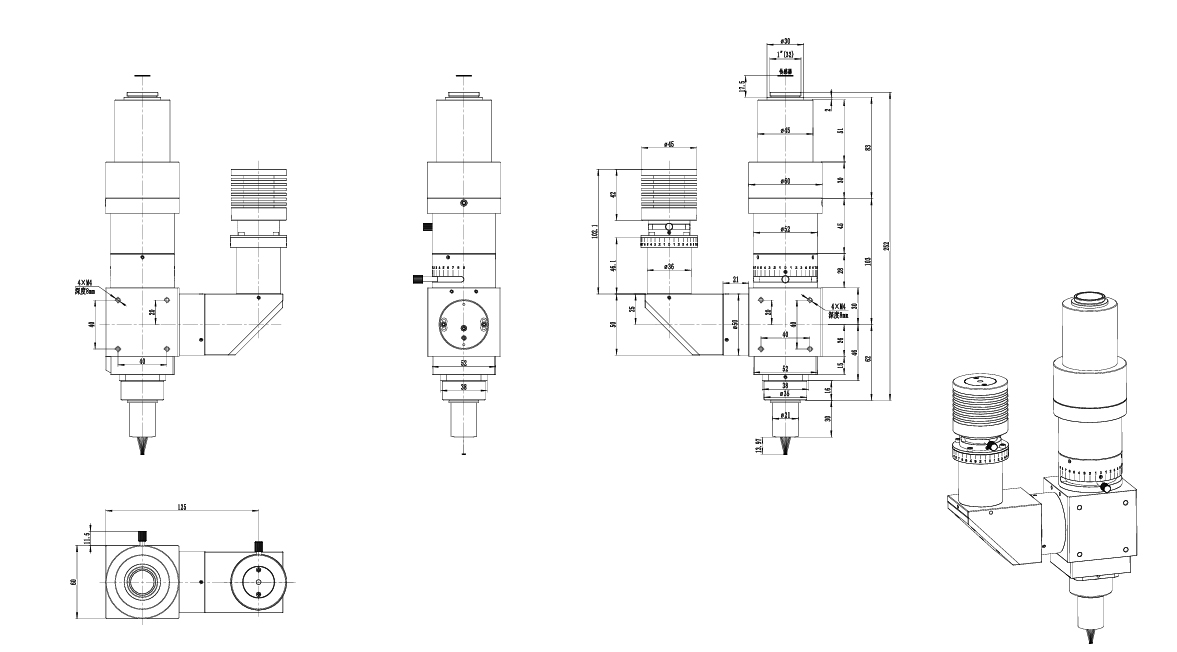

Especificaciones técnicas del sistema
Sistema óptico
- Trayectoria de imagen
- 1X (lente de tubo con distancia focal de 200 mm), óptica reductora personalizada disponible
- Tamaño del campo de imagen
- 25 mm
- Rango espectral
- Luz visible
- Distancia focal de la lente tubular
- 200 mm
Sistema de iluminación
- Tipo de iluminación
- Iluminación crítica o Köhler seleccionable
- Fuente de luz
- 10W LED
- Opciones de fuente de luz
- LED blanco o azul opcional
Sistema de polarización
- Interfaz de cámara
- Interfaces seleccionables: C / M42 / M52
- Rosca del objetivo
- M26×0.705
- Configuración de polarización
- Polarizador + analizador (90° ortogonal)
Casos de uso típicos
Aplicaciones profesionales del sistema PLM100 en diferentes sectores
Geología, petrología y análisis de minerales
La serie PLM100- desempeña un papel central en la investigación geológica, permitiendo un análisis preciso de la estructura cristalina y la composición de los minerales. Especialmente adecuado para el análisis de minerales metálicos (óxidos, sulfuros, silicatos), así como para el análisis de fibras de amianto y rocas de carbón.
- Identificación precisa de minerales y estructuras cristalinas.
- Caracterización de la composición del mineral.
- Detección cuantitativa de fibras de amianto
- Análisis de componentes de carbón
- Medición de las propiedades ópticas del cristal.
Ensayos de birrefringencia de tensión de materiales
El sistema detecta con precisión la distribución de tensiones en materiales de vidrio, plástico y polímeros. Utilizando el efecto fotoelástico, las tensiones internas se visualizan como patrones de color de interferencia y proporcionan datos cruciales para el control de calidad y el análisis de errores.
- Pruebas de tensión no destructivas
- Mapas visuales de estrés
- Identificación de zonas de concentración de tensiones.
- Evaluación de inclusiones de vidrio
- Control de calidad de plásticos moldeados por inyección
Casos de uso concretos
- Evaluación de tensiones residuales en productos de vidrio
- Análisis de tensión en los bordes en carcasas de plástico
- Evaluación de uniformidad de películas poliméricas.
- Detección de defectos en composites
Otras áreas de aplicación
Pruebas de textiles y fibras.
La serie PLM100- es importante en la industria textil para el control de calidad y permite la identificación de tipos de fibras, la evaluación de la orientación de las fibras y el análisis de la estructura del tejido. Proporciona una base científica para las evaluaciones de contenido y calidad.
- Diferenciación de fibras naturales y sintéticas
- Análisis cuantitativo de orientación de fibras.
- Caracterización de la estructura del tejido.
Comparación con otras técnicas de microscopía
| Técnica comparada | Ventajas del sistema PLM100 |
|---|---|
| Microscopía de campo claro | PLM visualiza la birrefringencia y la anisotropía que los sistemas de campo claro no pueden revelar. |
| microscopía DIC | PLM proporciona contraste basado en polarización, ideal para análisis de minerales y estrés, mientras que DIC enfatiza el contraste similar al relieve en muestras transparentes. |
| Microscopía de fluorescencia | PLM no requiere etiquetado fluorescente y destaca en el análisis de estructuras cristalinas y patrones de tensión en materiales transparentes. |
Configuración del sistema y accesorios
Configuración estándar
- PLM100 sistema principal
- Módulos polarizadores y analizadores
- Conjunto de placas de retardo
- Módulo de iluminación polarizada coaxial
- Etapa de enfoque de precisión
Accesorios opcionales
- serie de lentes de distancia de trabajo estándar (2,5×–50×)
- serie de lentes de larga distancia de trabajo (2×–50×)
- Adaptador de cámara M42/M52
- Sistema de lentes de reducción
- Módulos de iluminación críticos/iluminación Köhler
- Fuente de luz LED blanca/azul
- Kit compensador
- Etapa giratoria
La serie PLM100 adopta un diseño modular y puede configurarse con flexibilidad según requisitos analíticos específicos.
Ventajas del sistema PLM100
La tecnología profesional de microscopía de polarización revela propiedades de materiales anisotrópicos
Análisis de estructura cristalina
Identifica con precisión tipos de cristales minerales y analiza características ópticas cristalinas para aportar datos fiables a la investigación geológica.
Detección de birrefringencia por tensión
Detecta de forma no destructiva la distribución interna de tensiones y permite visualizarla mediante efectos fotoelásticos.
Identificación de materiales fibrosos
Distingue con precisión fibras naturales y sintéticas, evalúa la orientación de las fibras y apoya el control de calidad textil.
Diseño de alta relación de extinción
Los objetivos de polarización reducen interferencias por tensión interna y garantizan calidad de imagen y precisión de medición.
Sin tratamiento especial de muestras
Permite observar directamente las propiedades ópticas intrínsecas sin tinción ni preparación especial, preservando el estado original de la muestra.
Capacidad de análisis cuantitativo
Con compensadores, permite medir diferencias de trayectoria óptica para análisis cuantitativo de espesor y birrefringencia.
