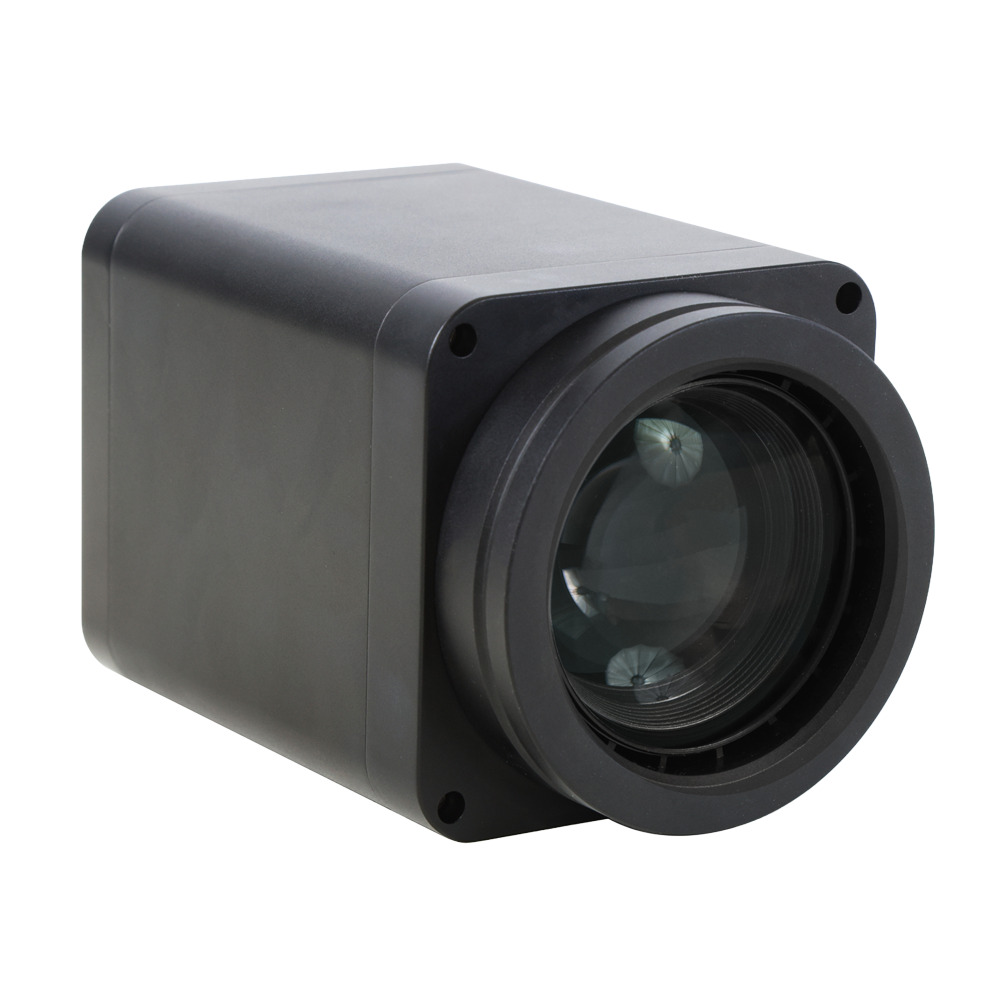

AFDM434
Produkteinführung
AFDM ist eine Serie elektrisch gesteuerter All-in-One-Digitalmikroskope von ToupTek Photonics mit stufenlosem Zoom, Autofokus und großem Sichtfeld. Sie integriert eine HDMI-Kamera und ein elektrisch gesteuertes Autofokusobjektiv mit kontinuierlichem Zoom. AFDM steht für Autofocus Digital Microscope. Unterschiedliche Komponenten ermöglichen verschiedene Produktkonfigurationen entsprechend den Anwendungsanforderungen.
AFDM kann an verschiedenen Stativen oder Armen montiert werden und bietet je nach Objektiv unterschiedliche kontinuierliche Zoombereiche. Autofokus und manueller Fokus werden unterstützt. Ein leistungsfähiger Sony-CMOS-Sensor und ein eingebetteter ARM-Kern ermöglichen den direkten Anschluss an einen HDMI-Monitor. Das integrierte XCamView umfasst Kamerasteuerung, Autofokussteuerung, Messwerkzeuge und eine kombinierte Steuerleiste. Die Kamera und ihre Funktionen lassen sich direkt mit einer USB-Maus bedienen.
Aufgenommene Bilder und Videos können für die Analyse vor Ort und spätere Untersuchungen auf einem USB-Speicher gespeichert werden. AFDM wird in industrieller Inspektion, medizinischer Beobachtung, Lehre und Forschung sowie Automatisierungssystemen eingesetzt.
AFDM434 unterstützt Steuerung und Videoausgabe über HDMI/NETWORK/USB (ToupView), mit 4K bei 30 fps und 5,1–91,9 mm Brennweite. Elektrischer Zoom und Autofokus sind verfügbar. Das Handgerät ermöglicht elektrischen Zoom, Autofokus, manuellen Fokus, Bildspiegelung sowie Fernanpassung und Aufnahmeauslösung.
Produktmerkmale
- EMZO-Optik mit 5 Gruppen, 11 Elementen und 14 Linsen, 5,1–91,9 mm Brennweite sowie Auto- und manuellem Fokus
- Arbeitsabstand von 260–1000 mm
- Sony IMX715 1/2,8-Zoll-4K-STARVIS-CMOS-Sensor mit hohem Signal-Rausch-Verhältnis
- 4K-Ausgabe über HDMI, Netzwerk und USB
- Automatische 4K/1080P-Umschaltung entsprechend der Monitorauflösung
- USB-Stick-Speicherung mit lokaler Vorschau und Wiedergabe
- Handgerät für Aufnahme, Video, Autofokus und Bilddrehung
- Eingebettetes XCamView; sämtliche Funktionen sind mit einer USB-Maus bedienbar
- Kamerasteuerung, Messwerkzeugleiste, Gesamtsteuerung und Autofokus-Bedienfeld
- ISP mit lokalem Tone Mapping und 3D-Rauschunterdrückung
- ToupView/ToupLite für Computer
- iOS- und Android-Apps für Smartphones und Tablets
- Kompatibel mit 76-mm-Adapterhalterung für ein elektrisch gesteuertes AFDM-System mit stufenlosem Zoom
AFDM434 Objektivmodul-Spezifikationen
| Objektivcode | EMZO-18XA-1000 |
|---|---|
| Optischer Zoom | 18X |
| Arbeitsabstand | 260 mm ~ 1000 mm |
| Brennweite | 5.1 mm ~ 91.9 mm |
| TV-Verzeichnung | -1.54% (wide); -0.05% (tele) |
| Projektionsauflösung | Wide: 240 lp/mm (center), 200 lp/mm (0.8 field); tele: 200 lp/mm (center), 170 lp/mm (0.8 field) |
| Sichtfeld | 260 mm WD: 332×181 mm (1X), 37.5×26 mm (18X); 1000 mm WD: 1235×684 mm (1X), 115×65 mm (18X) |
1X und 18X werden durch die relative Brennweite definiert: 1X entspricht 5,1 mm und 18X entspricht 91,9 mm.
Modelle
| Modell | Sensor | Auflösung | Bildrate | Schnittstelle | Sensorgröße | Pixelgröße | Objektivanschluss | Speicher | Belichtungszeit |
|---|---|---|---|---|---|---|---|---|---|
| AFDM434 | Sony IMX715 (C) | 8 MP (3840×2160) | 30 fps @ 3840×2160 | HDMI1.4; USB2.0; NETWORK | 1/2.8" (5.57×3.13 mm) | 1.45 µm × 1.45 µm | EMZO-18XA-1000 | USB flash drive | 0.04 ms ~ 1000 ms |
Ausführliche Beschreibung
Technische Daten
| Allgemeine Angaben | |
| Farbtyp | Farbe |
|---|---|
| Sensorparameter | |
| Sensormodell | Sony IMX715 (C) |
| Sensorgröße | 1/2.8" (5.57×3.13 mm) |
| Pixelgröße | 1.45 µm × 1.45 µm |
| Auflösung | 8 MP (3840×2160) |
| G-Empfindlichkeit | 348 mV @ 1/30 s |
| Dunkelstrom | 0.13 mV @ 1/30 s |
| Ausgabe und Leistung | |
| Bildrate | 30 fps @ 3840×2160 |
| Belichtungszeit | 0.04 ms ~ 1000 ms |
| Ausgangsschnittstellen | HDMI1.4; USB2.0; NETWORK |
| Sampling / Binning | 1×1 |
| Speicher | USB flash drive |
| Sensorausgabe | 30 fps @ 3840×2160 |
| Videoaufzeichnung | 30 fps @ 3840×2160 |
| HDMI-Ausgabe | 30 fps @ 3840×2160; 30 fps @ 1920×1080 |
| USB-Ausgabe | 30 fps @ 3840×2160; 30 fps @ 2688×1512; 30 fps @ 1920×1080 |
| Netzwerkausgabe | 30 fps @ 1920×1080 |
| Mechanik und Umgebung | |
| Stromversorgung | DC 12 V / 1 A |
| Abmessungen | 80 mm × 80 mm × 118 mm |
| Gewicht | 0.75 kg (shipping weight) |
| Betriebstemperatur | -10 °C ~ +50 °C |
| Lagertemperatur | -20 °C ~ +60 °C |
| Betriebsfeuchte | 30%–80% RH |
| Lagerfeuchte | 10%–60% RH |
| Software und Kompatibilität | |
| Software | XCamView; ToupView; ToupLite |
Ausführliche Beschreibung

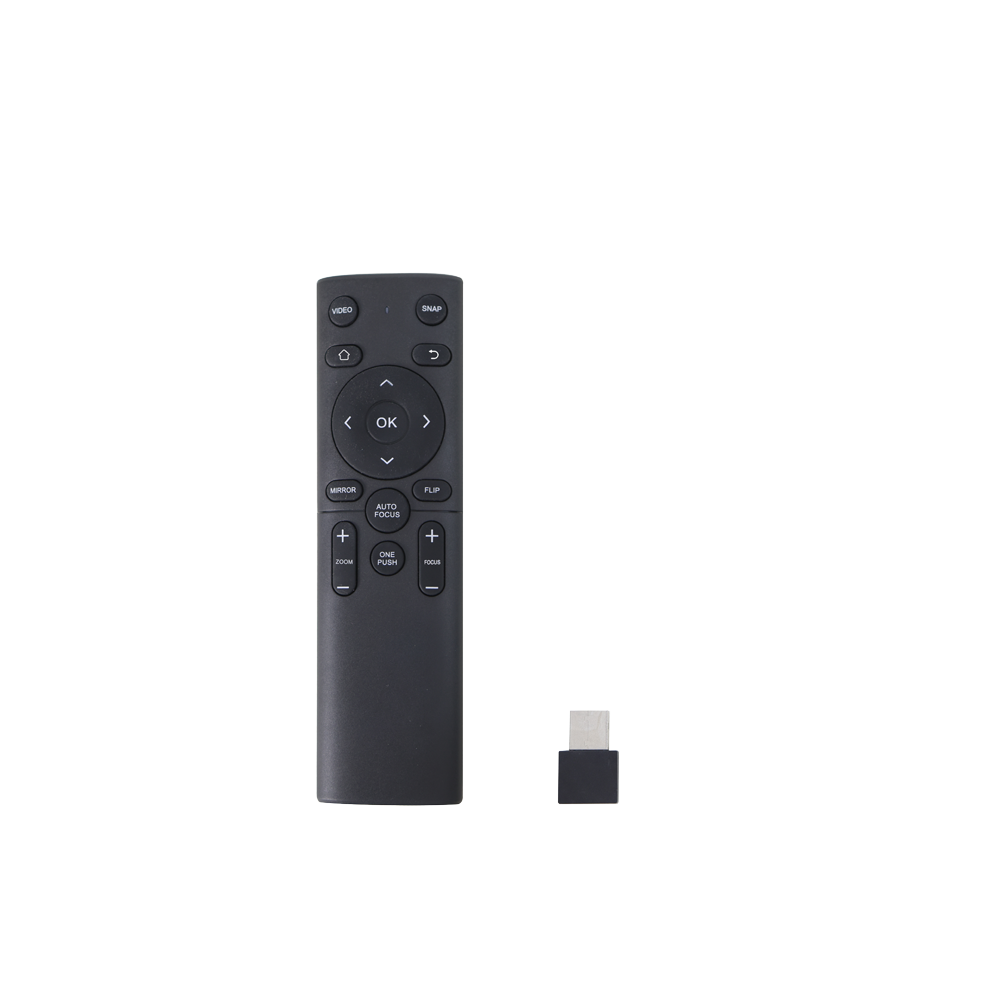

Produktaufbau und Fernsteuerung
AFDM434 besteht aus der H4KPA-Kamera und dem Objektiv EMZO-18XA-1000. Das Handgerät steuert Brennweite, Auto- und manuellen Fokus, Bilddrehung, Aufnahme und Video aus der Distanz.
Stufenloser Zoom und Fokussierung
Das optische System deckt 5,1–91,9 mm Brennweite und 260–1000 mm Arbeitsabstand ab. Autofokus, One-Push-Fokus und manueller Fokus sind über XCamView oder das Handgerät verfügbar.
Speicherung und XCamView
Bilder und H.264-MP4-Videos lassen sich auf USB-Stick speichern, lokal anzeigen und wiedergeben. XCamView bietet Kamerasteuerung, Messwerkzeuge, Autofokus und Bildverarbeitung per USB-Maus.

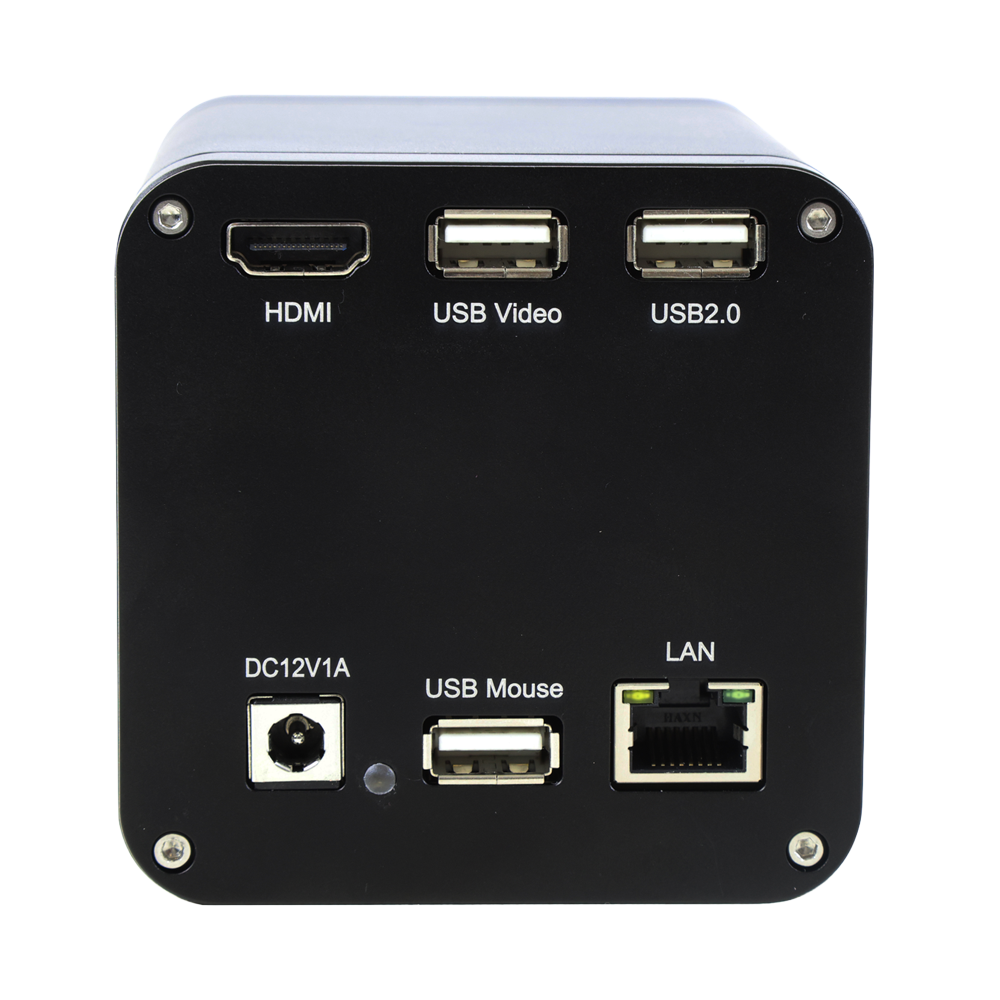

Computer- und Netzwerkbetrieb
USB Video und LAN übertragen Video an ToupView/ToupLite. HDMI1.4 liefert 4K/1080P und schaltet passend zum angeschlossenen Monitor automatisch um.
USB-Verbindung und Computersoftware
Bei Verbindung mit einem Computer über USB Video ist die Mausbedienung an der Kamera im HDMI-Modus nicht verfügbar. Trennen Sie das USB-Video-Kabel, um die Kameramaus zu verwenden. ToupView unterstützt Windows 8/10/11 (32/64 Bit); ToupLite unterstützt macOS ab 10.10 und Linux-Distributionen mit Kernel ab 2.6.27.
Produktmerkmale
EMZO-Optik mit 5 Gruppen, 11 Elementen und 14 Linsen, 5,1–91,9 mm Brennweite sowie Auto- und manuellem Fokus
Arbeitsabstand von 260–1000 mm
Sony IMX715 1/2,8-Zoll-4K-STARVIS-CMOS-Sensor mit hohem Signal-Rausch-Verhältnis
4K-Ausgabe über HDMI, Netzwerk und USB
Automatische 4K/1080P-Umschaltung entsprechend der Monitorauflösung
USB-Stick-Speicherung mit lokaler Vorschau und Wiedergabe
Handgerät für Aufnahme, Video, Autofokus und Bilddrehung
Eingebettetes XCamView; sämtliche Funktionen sind mit einer USB-Maus bedienbar
Kamerasteuerung, Messwerkzeugleiste, Gesamtsteuerung und Autofokus-Bedienfeld
ISP mit lokalem Tone Mapping und 3D-Rauschunterdrückung
ToupView/ToupLite für Computer
iOS- und Android-Apps für Smartphones und Tablets
Kompatibel mit 76-mm-Adapterhalterung für ein elektrisch gesteuertes AFDM-System mit stufenlosem Zoom
Industrielle Inspektion
Medizinische Beobachtung
Lehre und Forschung
Automatisierungssysteme

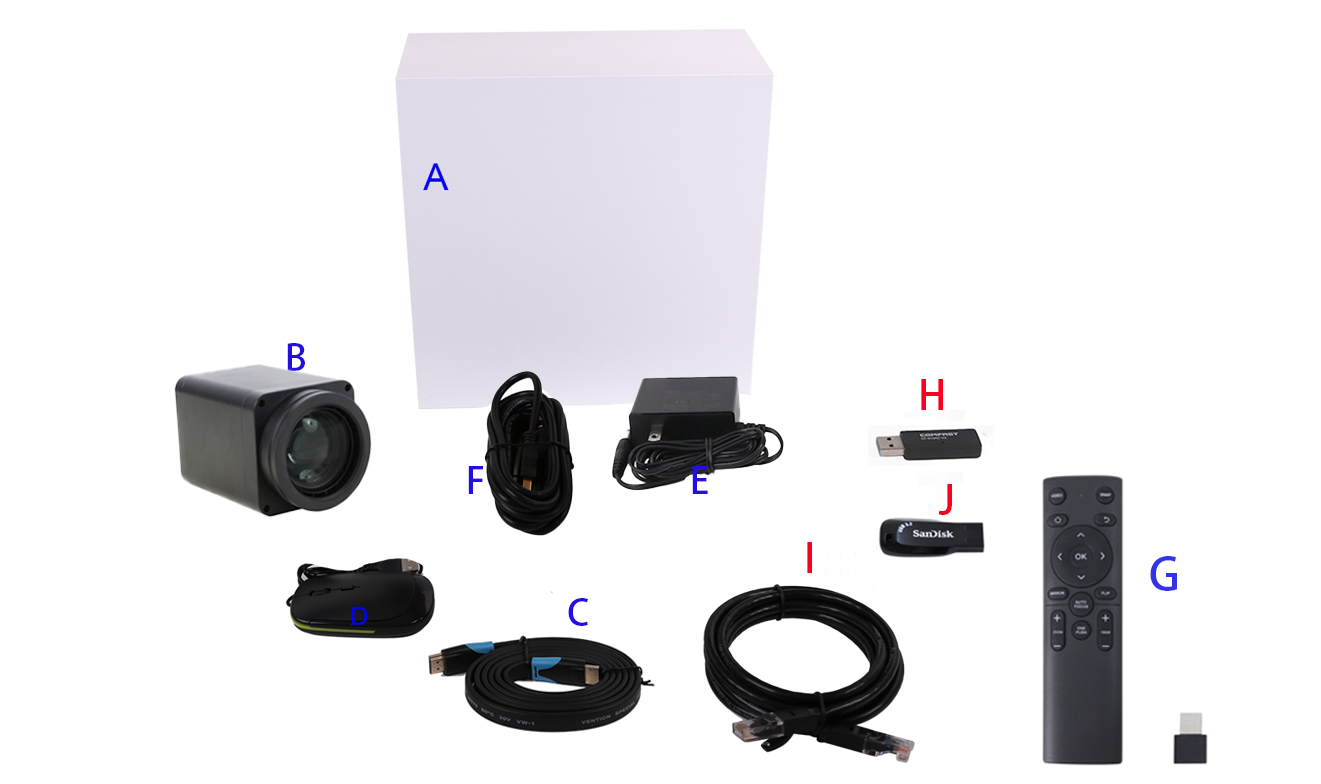

Lieferumfang#
Standardlieferumfang
- AGeschenkbox
- BDigitalmikroskop AFDM434
- CHDMI-Kabel
- DUSB-Maus
- ENetzteil: Eingang AC 100–240 V, 50/60 Hz; Ausgang DC 12 V / 1 A
US-Standard: POWER-U-12V1A (MSA-C1000IC12.0-12W-US) — UL/CE/FCC
Europäischer Standard: POWER-E-12V1A (MSA-C10001C12.0-12W-DE) — UL/CE/FCC
Britischer Standard: POWER-UK-12V1A (NGE12I12-P1J) - F2,0 m USB2.0-Type-A-Stecker-auf-Type-A-Stecker-Kabel
- GHandgerät
Optionales Zubehör
- H USB-WLAN-Adapter
- I Ethernet-Kabel
- J USB-Stick

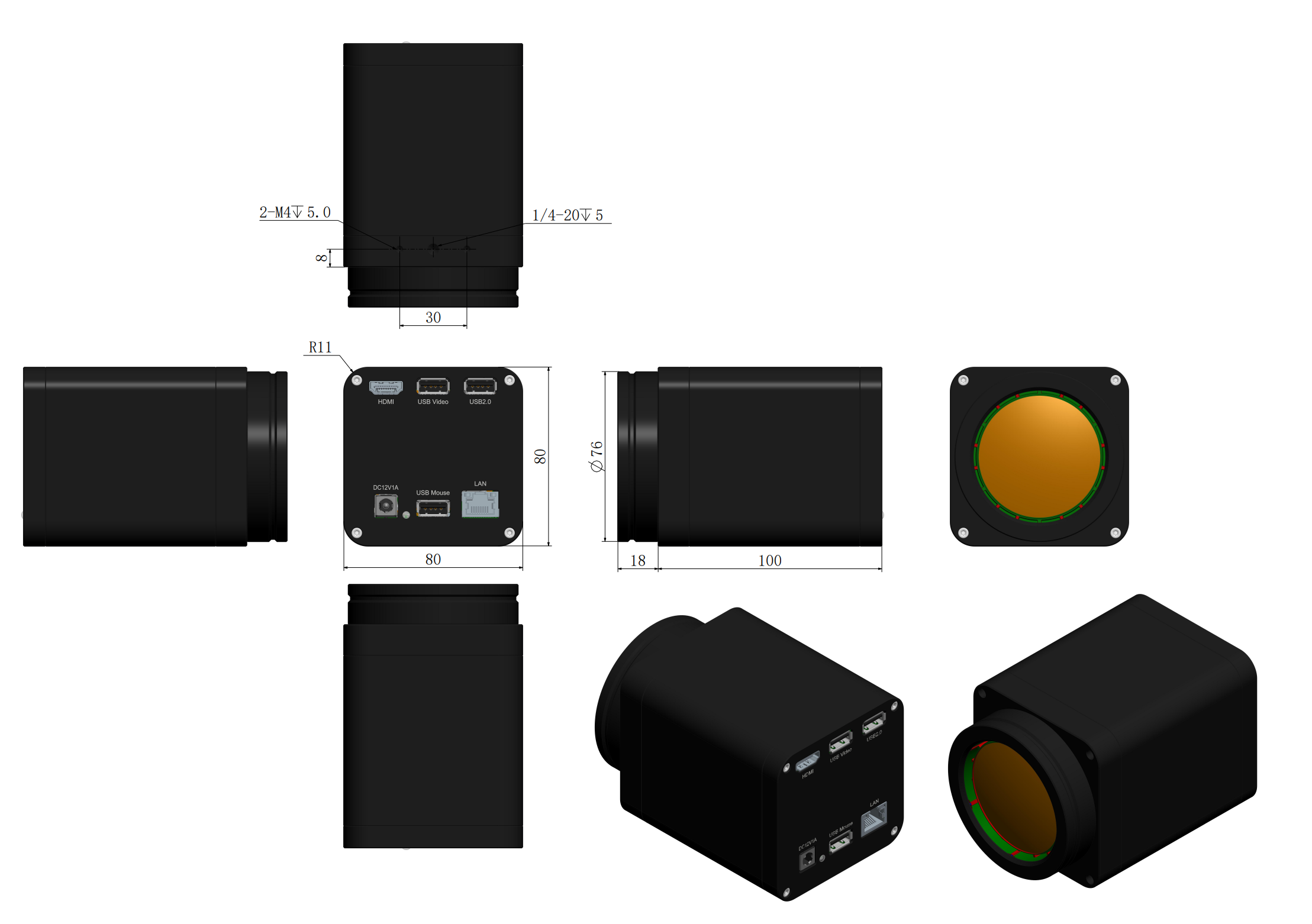

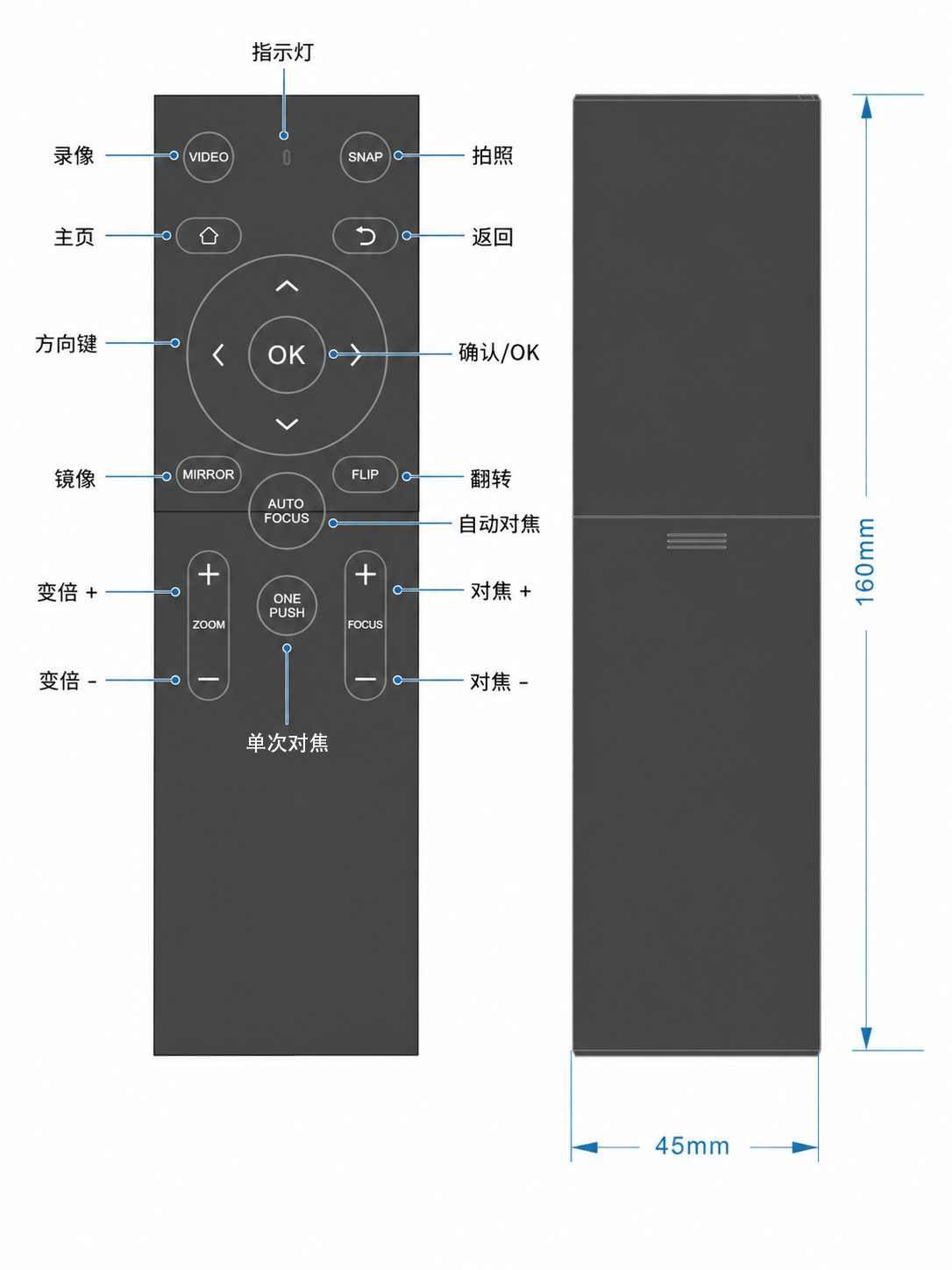

Abmessungen
Abmessungen
